CX-Programmer에서 '회로가 중복됩니다'라는 오류가 나면서 모선이 붉어진다.원인을 알려주세요.

CX-Programmer에서 '회로가 중복됩니다'라는 오류가 나면서 모선이 붉어진다.원인을 알려주세요.

CX-Programmer에서 "회로가 중복됩니다"라는 오류가 표시된 경우 하나의 회로 블록 안에 여러 회로를 생성한 상태입니다.
이 경우 왼쪽 모선이 빨간색으로 표시됩니다.컴파일(프로그램 체크)시에도 「치명적인 에러」가 되어 PLC로의 프로그램의 전송이 되지 않습니다.회로의 중첩을 해소해 1 회로 블록당 1 회로가 되도록 프로그램을 작성해 주세요.

【보충】
회로 블록 안에 복수 회로가 존재하는 경우, 다음에 나타내는 방법으로 복수 회로의 분할을 실시할 수 있습니다.

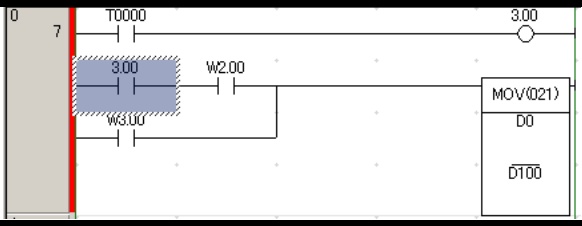

1. 분할할 회로의 선두행 중 하나의 셀로 커서를 이동합니다.

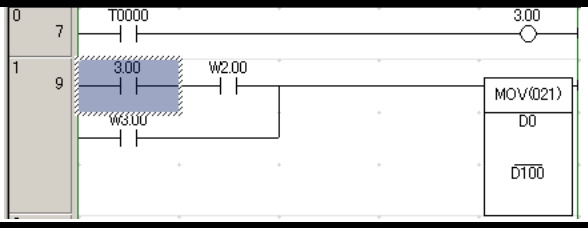

위 메뉴바에서 [편집]-[회로]-[분할]을 선택합니다(또는 오른쪽 클릭으로 표시되는 메뉴에서 [회로분할]을 선택합니다).다음과 같이 회로가 분할됩니다.

회로 블록 내에서의 조작 방법에 대해 자세한 내용은
CXONE-AL□□D-V4 CX-Programmer Ver.9.□ 운영 매뉴얼 (SBCA-337)
「4-2장 프로그래밍 전에」 「4-4장 래더 섹션 창에서의 프로그램 작성」을 참조해 주세요.
