CPM1A에서 CP2E로 교체 후 유닛의 출력 LED가 ON되지 않습니다.대처 방법을 알려주세요.

CPM1A에서 CP2E로 교체 후 유닛의 출력 LED가 ON되지 않습니다.대처 방법을 알려주세요.

【질문 상세】
CPM1A에서 CP2E로 교체한 결과, 래더 상에서는 출력 코일이 ON되고 있음에도 불구하고 유닛의 출력 LED가 점등되지 않습니다.
생각할 수 있는 원인을 알려주세요.

【조건 / 환경】
·CPM1A-40CDR-A-V1에서 CP2E-N40DR-A로 교체 실시.
·CX-Programmer를 사용하여 PLC 기종 변경에 따라 프로그램 변환 작업 중.
·CPM1A의 프로그램에서는 출력 주소가 10CH에서 할당되어 있다.

【해결책】
·CP2E에서는 출력 주소의 할당이 다르기 때문에 변환 후 프로그램에서 출력 코일의 주소를 10CH에서 100CH 이후로 변경해야 합니다.
(자세한 내용은 아래 그림의 빨간색 테두리를 참조해 주세요)

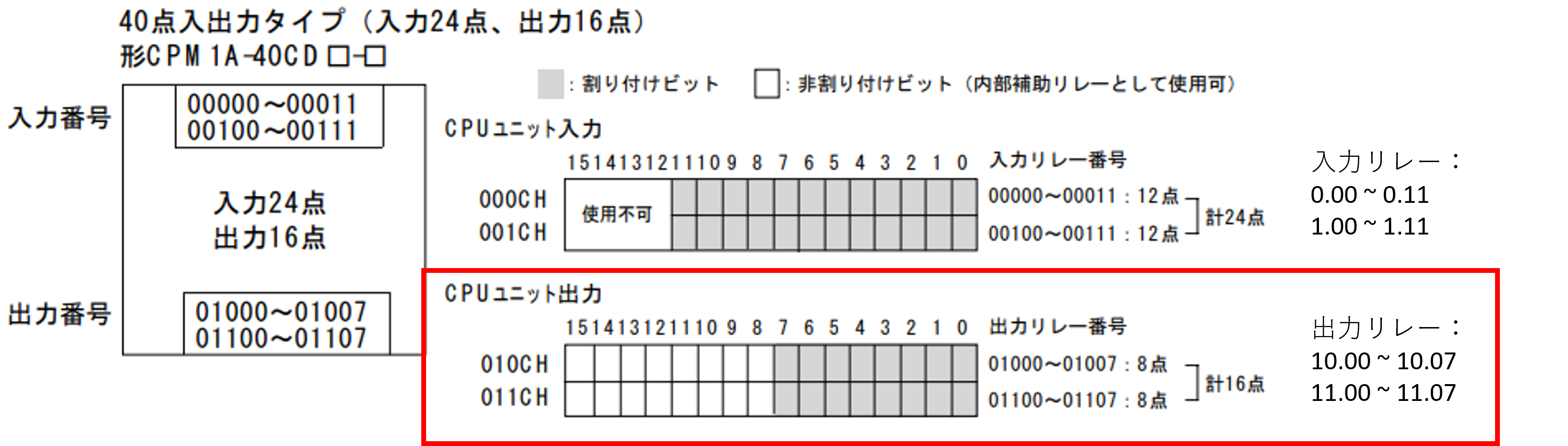

■ CPM1A 40점 입출력 타입 (입력 24점, 출력 16점)

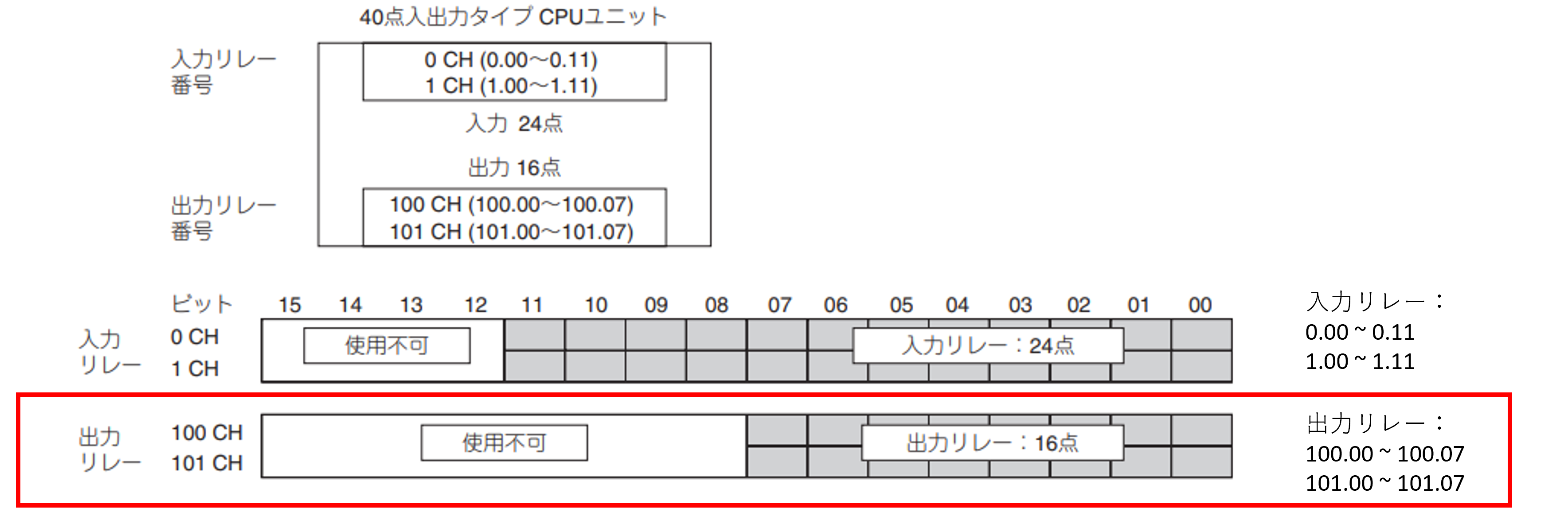

■ CP2E 40점 입출력 타입 (입력 24점, 출력 16점)

·CX-Programmer의 '일괄변경' 기능 등을 활용하여 해당 주소를 수정해 주세요.
순서에 대해서는 CX-Programmer로 어드레스를 일괄적으로 치환하는 방법을 가르쳐 주세요.를 참조해 주세요.
·CP2E, CPM1A의 CPU 유닛, 확장 I/O 유닛 및 확장 유닛이 점유하는 입출력 CH 수에 대한 자세한 내용은 아래 사용자 설명서를 참고하시기 바랍니다. *1
　'SYSMAC CP 시리즈 CP2E CPU 유닛 사용자 매뉴얼 소프트웨어편(SBCA-478□)'6-1 입력 릴레이, 출력 릴레이의 할당'
　CPM1A 사용자 매뉴얼(SCCC-331□) 8-1 릴레이 번호 할당
*1. 메뉴얼 다운로드를 위해서는 무료 회원가입, 로그인이 필요합니다.
