NX102, NX1P2의 모션제어축과 단축위치제어축은 구체적으로 무엇이 다른지 알려주세요.

NX102, NX1P2의 모션제어축과 단축위치제어축은 구체적으로 무엇이 다른지 알려주세요.

주요 차이점은 다음과 같습니다.
·일축위치제어축: 1축으로 독립된 동작만이 수행할 수 있는 축(NX102, NX1P2시리즈만).
·모션 제어축:단축 위치 제어 동작뿐만 아니라 동기 제어 등 모든 동작이 가능한 축.

모션 제어편 매뉴얼 (SBCE-433□) 「제9장 모션 제어 기능」에 모션 제어의 각 기능이 정리되어 있습니다.
그 중 단축위치 제어축에서 사용 가능한 기능은 '9-1장 단축위치 제어' 내에 기재된 내용뿐입니다.
(MC_MoveVelocity 명령을 통한 의사적 속도 제어 가능)

사용할 수 있는 명령을 확인하는 경우 명령 참조 매뉴얼 모션편 (SBCE-434□) '2-2장 명령 일람'을 확인해 주십시오.
단축 위치 제어축에서 사용 가능한 명령은 '단축' 란에 동그라미가 있습니다.

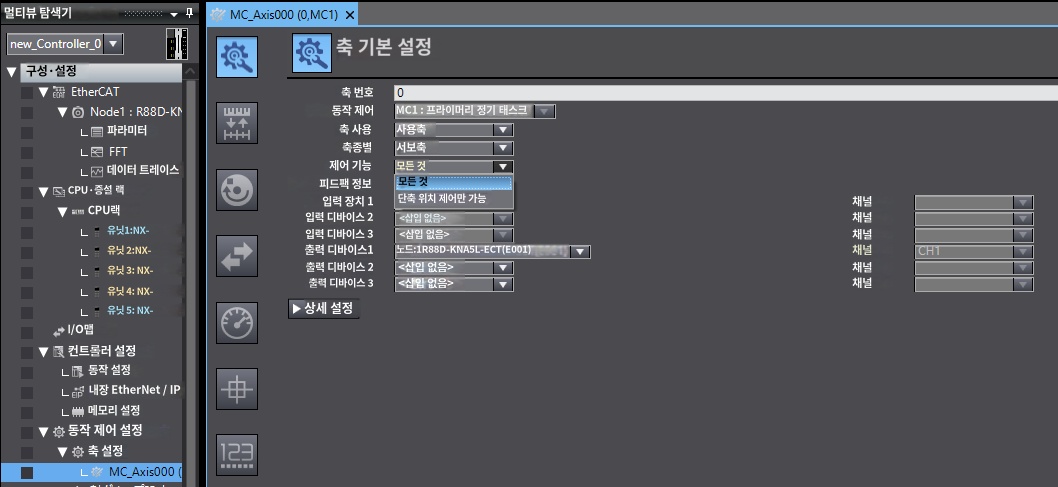

모션 제어축과 단축 위치 제어축 중 어느 쪽으로 할지는 축 설정에 설정 항목이 있습니다.
·모션제어축: [제어기능]의 항목을 '모든 것'으로 한다.
·일축위치제어축: [제어기능]의 항목을 '단축위치제어만'으로 한다.




매뉴얼 다운로드에는 무료 회원가입, 로그인이 필요합니다.
