CP2E-S의 V+/V- 단자에는 외부 전원의 입력이 필요합니까?

CP2E-S의 V+/V- 단자에는 외부 전원의 입력이 필요합니까?

CP2E-S□□는, V+와 V-에 외부 전원의 입력이 필요합니다.출력단자 100.00/01용 내부회로에 공급됩니다. (*)

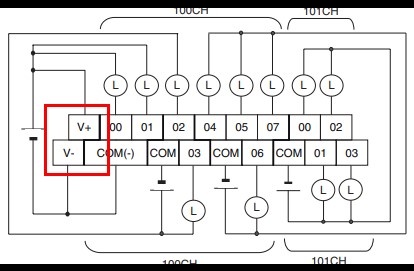

참고 : CP2E-S30DT-D 배선도

■ 외부 전원 입력이 필요한 형식
CP2E-S□□D**-D
□□(I/O 점수): 30/40/60　
**(출력 종류) : T(싱크)/T1(소스)

■ 준비하는 외부 전원 입력 사양
DC20.4~26.4V 30mA 이하

【보충】
(*) CP2E-E/N□□D*-A의 외부 공급 단자 +/-는 상기와 취급이 다릅니다.CP2E-S□□의 V+/V와 같이 전원을 접속하지 말아 주세요.
(이하, 외부 공급 단자 +/-는 입력 기기용의 서비스 전원으로서 사용합니다.)

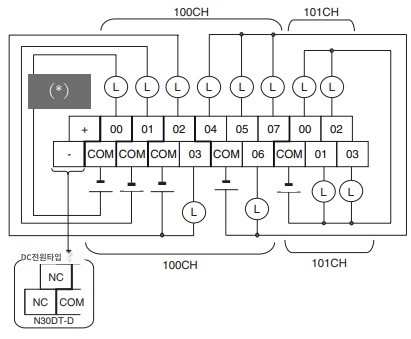

참고 : CP2E-N30DT- □ 배선도

자세한 내용은 'CP2E-E/S/N□□D□-□ CPU 유닛 사용자 매뉴얼(하드웨어편)(SBCA-477)'
「3-1-3 공통 입출력 사양」을 참조해 주십시오.
다운로드를 위해서는 무료 회원가입, 로그인이 필요합니다.
