CX-Programmer에서 주소 앞에 "I"나 "Q"가 표시되는 의미를 알려주세요.

CX-Programmer에서 주소 앞에 "I"나 "Q"가 표시되는 의미를 알려주세요.

【질문 상세】
CX-Programmer의 래더 프로그램 상에서, 주소 선두에 「I」나 「Q」가 표시되는 의미를 가르쳐 주세요.

【해결책】

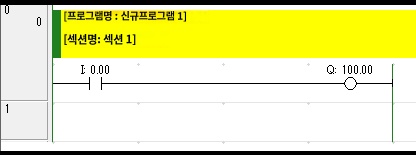

래더 프로그램 상에서 입력/출력이 할당된 주소에 대해 입력이면 'I', 출력이면 'Q'가 자동으로 부여됩니다.

·CJ/CS시리즈의 경우
CX-Programmer 상의 I/O 테이블 내용에 의거하여, 입출력 주소를 판별합니다.

·CP1/CP2E 시리즈의 경우
프로젝트의 CPU 형식에 근거해, CPU 내장의 입출력만 I/Q 표시를 실시합니다.
확장 유닛(형식:CP1W-□)의 점유 주소는 I/Q 표시되지 않습니다.

【보충】

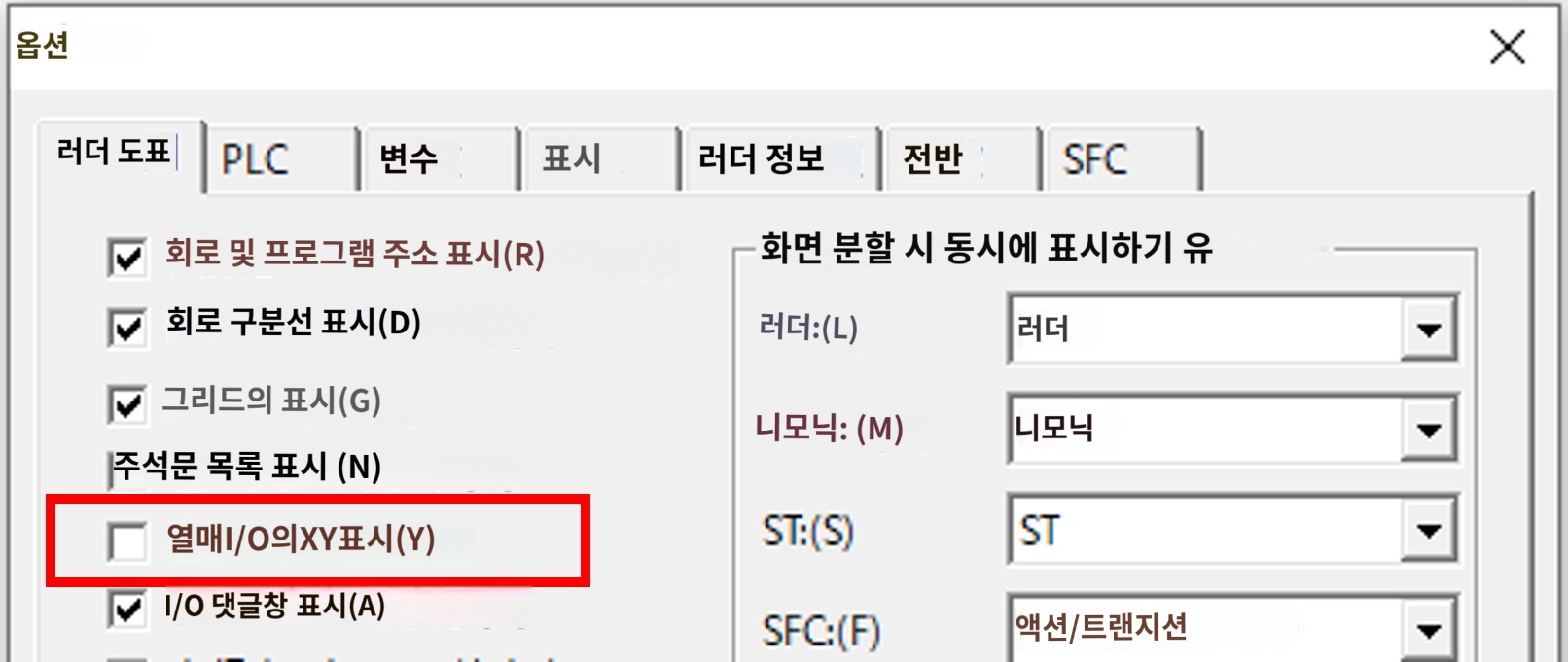

CX-Programmer의 옵션 설정에 의해, 입력의 I를 「X」, 출력의 Q를 「Y」로 변경하는 것이 가능합니다.


주소의 I/Q 표시에 대한 자세한 내용은 'CXONE-AL□□D-V4CX-Programmer Ver.9.□ 운영 매뉴얼 (SBCA-337)'
「4-4 래더 섹션 창에서의 프로그램 작성」 「주소의 실제 I/O 표시」 을 참조하십시오.
