PLC에서 NA 화면 전환을 하는 방법에 대해 알려주세요.

PLC에서 NA 화면 전환을 하는 방법에 대해 알려주세요.

아래의 방법으로 PLC에서 NA 화면을 전환할 수 있습니다.

1. PLC 의 글로벌 변수에 DINT형 변수를 설정합니다.

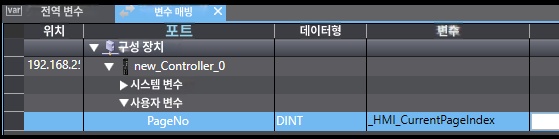

2. NA5 변수 매핑에서 1. 변수에 대해 NA5 내 시스템 정의 변수 "_HMI_CurrentPageIndex"를 설정합니다.

PLC에서 1.의 변수에 값을 적으면 NA5의 화면이 바뀝니다.또한 NA5에서 화면을 변경해도 PLC 측에 통보됩니다.

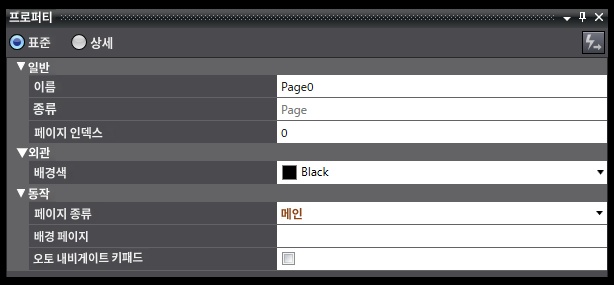

"_HMI_CurrentPageIndex"는 HMI 편집화면의 페이지 속성에 있는 "페이지 인덱스"에 해당하며, 여기에서 값 입력, 확인이 가능합니다.
(*1)여러 페이지에 같은 번호를 설정할 수 없습니다.


(*2) NA5의 시스템 정의 변수로 "_HMI_CurrentPage"라고 하는 String형 변수가 있습니다.
"_HMI_CurrentPage"에서도 동일한 절차로 String형 변수를 변수 매핑하고 PLC에서 값을 입력하면 NA 화면 전환이 가능합니다.
