CX-Programmer에서 PLC의 미사용 I/O 메모리를 확인하는 방법을 알려주세요.

CX-Programmer에서 PLC의 미사용 I/O 메모리를 확인하는 방법을 알려주세요.

CX-Programmer를 사용해, 미사용의 I/O 메모리 구역을 확인하려면, 크로스 레퍼런스 리포트를 이용해 주세요.
구체적인 절차는 다음과 같습니다.

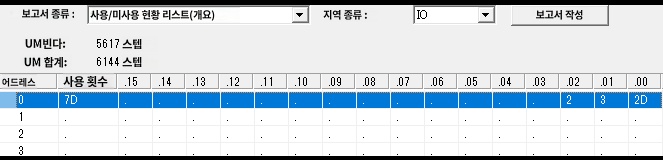

1. CX-Programmer 프로젝트 데이터를 연 상태에서 메뉴바에서 "보기" → "크로스 레퍼런스 리포트"를 선택합니다.리포트 작성 화면이 표시합니다.
2. 리포트 종별을 「사용/미사용 상황 리스트(개요)」로 설정합니다.
3. 확인하고 싶은 지역종별을 선택해, 리포트 작성을 실시합니다.

• "사용 횟수"란에는 프로젝트 데이터 내의 해당 주소에서 채널 및 비트의 총 사용 횟수가 표시됩니다.
• 「.15」~「.00」란에는, 각 비트의 사용 회수가 표시됩니다.
• "D"는 변수 테이블에 등록되어 있음을 나타냅니다.예를 들어, "6D"는 6번의 사용이 있으며 변수 테이블에 등록되어 있음을 의미합니다.
• 「.(닷)」만은, 미사용인 것을 나타냅니다.

크로스 레퍼런스 리포트 기능의 자세한 것은, 이하 메뉴얼을 참조해 주세요.

「CXONE-AL□□D-V4 CX-Programmer Ver.9.□ 운영 매뉴얼 (SBCA-337)」 「4-9장 크로스 레퍼런스 기능」
다운로드를 위해서는 무료 회원가입, 로그인이 필요합니다.
