K7DD의 메인 표시가-----'에서 'FREQ(주파수 범위 외 이상)'가 점등되어 있다.원인을 알려주세요.

K7DD의 메인 표시가-----'에서 'FREQ(주파수 범위 외 이상)'가 점등되어 있다.원인을 알려주세요.

생각할 수 있는 원인은 다음과 같습니다.

【원인 1】전압 또는 전류의 입력이 너무 작다.
【원인 2】전류가 미입력으로 주파수를 계측하고 있지 않다.

해결 방법으로 아래 표의 내용을 확인하시고 대응해 주시기 바랍니다.

№	확인 사항	상세

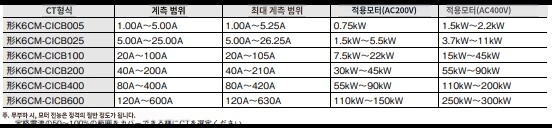

1	모터 용량에 적합한 전용 CT를 사용하고 있습니까?	아래 표에서 계측 대상의 모터 용량에 적합한 전용 CT를 사용하고 있는지 확인해 주십시오. 참조: K7DD 카탈로그(SGTE-667) P32 <테크니컬 데이터(참고)>

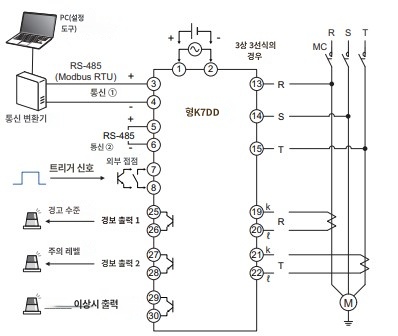

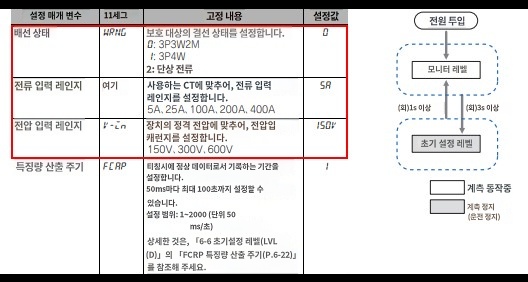

2	전용 CT의 배선 및 설정(입력 레인지)은 정확합니까?	■ 배선(전용 CT의 접속)이 올바른지 확인해 주십시오. 예: 3P3W2M(3상 3선 2전력계법)의 경우 참조: K7DD 사용자 설명서(SGTE-726) P2-7 "(2) 배치 및 배선" ■ 초기 설정 레벨의 입력 설정이 올바르게 설정되어 있는지 확인해 주세요. 참조: K7DD 사용자 매뉴얼(SGTE-726) P2-10 "(3) K7DD 입력 설정"
3	모터의 전류는 입력 허용 범위(표시 가능 범위)의 범위 내입니까? *1	아래 표에서 계측 대상의 모터 전류가 설정한 전류 레인지의 입력 허용 범위(표시 가능 범위)에 들어가 있는지 확인해 주십시오.참조: K7DD 카탈로그(SGTE-667) P20 「계측 사양」예: 전용 CT(5A)의 K6CM-CICB005를 사용하고 있는 경우, 모터의 전류값이 「5A 레인지: 0.275~5.5A」의 범위내인 것을 확인해 주세요. 전류값을 측정할 때는 실제로 클램프미터를 사용하여 정상 운전 시 모터의 전류값을 확인하십시오. 부하가 작은 경우 전류의 '입력 허용 범위(표시 가능 범위)'의 하한측으로 벗어날 가능성이 있습니다. 특히, 서보나 인버터의 경우는 전류가 작아지는 경향이 있어, 충분히 확인이 필요합니다. 모터의 전류값이 낮은 경우는 부하를 크게 해, 입력 허용 범위(표시 가능 범위)내가 되도록 해 주세요.

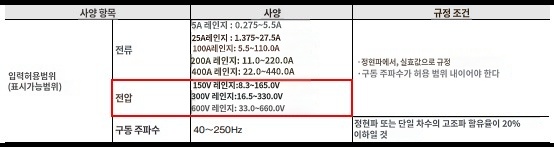

4	모터의 전압은 입력 허용 범위(표시 가능 범위) 내입니까? *1	아래 표에서 계측 대상의 모터 전압이 설정한 전압 레인지의 입력 허용 범위(표시 가능 범위)에 들어가 있는지 확인하십시오. 참조: K7DD 카탈로그(SGTE-667) P20 <계측 사양>

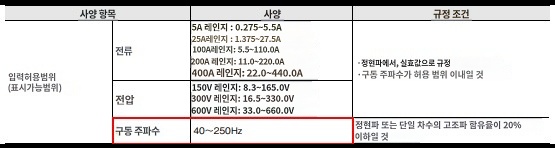

5	모터의 구동 주파수는 입력 허용 범위(표시 가능 범위) 내입니까? *1	아래 표에서 계측 대상의 모터 구동 주파수가 입력 허용 범위(표시 가능 범위)에 들어가 있는지 확인해 주십시오. 참조: K7DD 카탈로그(SGTE-667) P20 <계측 사양> 서보나 인버터 모터의 회전수는 주파수를 변경하여 제어하기 때문에 회전수를 높이면 주파수가 올라갑니다. 모터의 구동 주파수가 낮은 경우는, 회전수를 올리는 것으로 범위내가 되도록 해 주세요.

*1전압, 전류, 주파수의 계측치는 어느 하나라도 K7DD의 '입력허용범위(표시가능범위)'를 벗어난 경우 계측치 표시(전압실효치/전류실효치/구동주파수)는 모두 계측범위 밖에서-----'가 됩니다.

【관련 정보】
K7DD 카탈로그(SGTE-667)
K7DD 파워 라인 데이터 생성기 사용자 매뉴얼 (SGTE-726)
(사용자 매뉴얼의 다운로드에는 무료 회원가입이 필요합니다.)
