F3SG-SR의 케이블 선정 방법을 알려주세요.

F3SG-SR의 케이블 선정 방법을 알려주세요.

F3SG-SR 시리즈의 케이블의 선정은, 이하를 확인해 주세요.

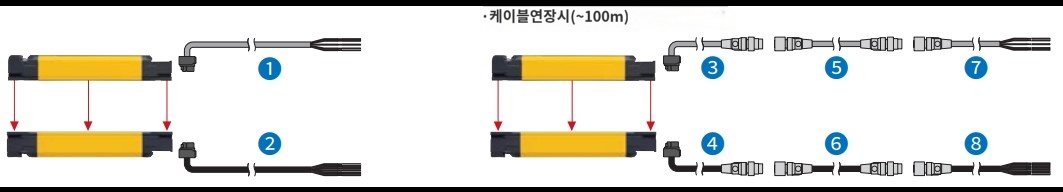

■단독 사용시

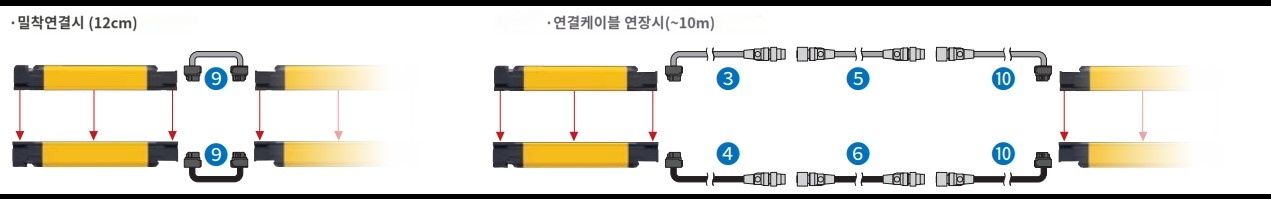

■ 직렬연결로 사용할때

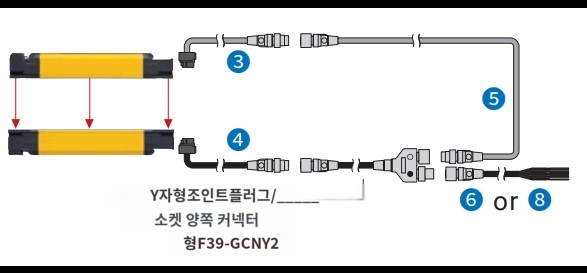

■성배선 커넥터로 정리하는 경우

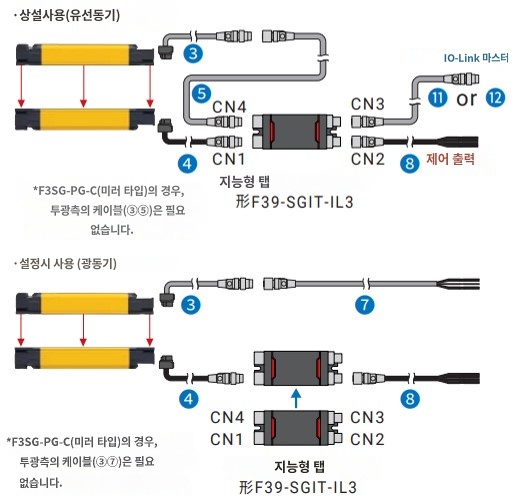

■ 인텔리전트 탭 사용 시

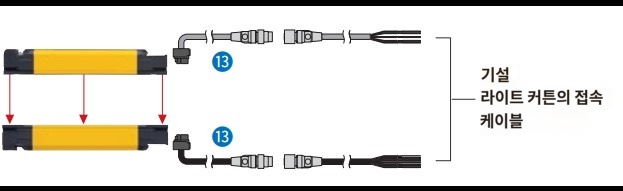

■ 오므론제 라이트 커튼을 교체하는 경우

■ 케이블 일람(별도 판매)

번호	명칭	형상	형식	케이블 길이	비고
①	본체 케이블 (장미선)		F39-JG□C-L	3, 7, 10m	투광기용, 색상: 재
②			F39-JG□C-D	3, 7, 10m	수광기용,색상:검정
③	본체 케이블 연장용		F39-JGR3K-L	0.3m	투광기용, 색상: 재
④			F39-JGR3K-D	0.3m	수광기용,색상:검정
⑤	연장 케이블 (양쪽 커넥터)		F39-JG□B-L	0.5, 1, 3, 5, 7, 10, 15, 20m	투광기용, 색상: 재
⑥			F39-JG□B-D	0.5, 1, 3, 5, 7, 10, 15, 20m	수광기용,색상:검정
⑦	연장 케이블 (한쪽 커넥터)		F39-JG□A-L	3, 7, 10, 15, 20m	투광기용, 색상: 재
⑧			F39-JG□A-D	3, 7, 10, 15, 20m	수광기용,색상:검정
⑨	밀착 연결 케이블		F39-JGR12L	12cm	투광기용/수광기용 각 1개 / 1세트 (총 2개)
⑩	연결 케이블 연장용		F39-JGR3W	0.3m	투광기용/수광기용 각 1개 / 1세트 (총 2개)
⑪	IO-Link 케이블 (양쪽 커넥터)		F39-JG□B-L	3, 10, 20m	GX-ILM08C접속용
⑫	IO-Link 케이블 (한쪽 커넥터)		XS5F-D521-DJ0-IL	2m	NX-ILM400접속용
⑬	본체 케이블 호환용		F39-JGR3K-SJ	0.3m	F3SN,F3SJ-A/-B,F3SR 호환용
			F39-JGR3K-RE	0.3m	F3SG-RE호환용
			F39-JGR3K-MS	0.3m	MS4800 호환용

자세한 내용은 F3SG-SR/PG 시리즈 카탈로그 (SGFM-086) 의 셀렉션 가이드 「STEP3 배선 방법을 선택」을 참조해 주세요.

(*1) (연결) 케이블 연장 시의 구성으로 ⑤, ⑥의 연장 케이블(양쪽 커넥터)은 통상적으로 불필요하지만 필요시에만 선정해 주십시오.
(*2) 인텔리전트 탭은 상기 카탈로그 "F3SG-SR/PG"항의 기능 일람의 출하시 설정에서 변경이 필요할 때 사용합니다.
(*3) A형과 B형의 차이:
