E2E-X7D212-M1TGJ□M에 사용 가능한 케이블이 있는 커넥터의 형식을 가르쳐 주십시오. (센서 I/O 커넥터·단측 커넥터·소켓)

대표적인 형식은 아래 표와 같습니다.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식
M12 스마트클릭	①차 ②하쿠 ③파랑 ④쿠로	내유 강화 PVC 케이블	스트레이트	1	XS5F-D421-C80-X
				2	XS5F-D421-D80-X
				3	XS5F-D421-E80-X
				5	XS5F-D421-G80-X
				10	XS5F-D421-J80-X
		내유 강화 PVC 로봇 케이블	스트레이트	1	XS5F-D421-C80-XR
				2	XS5F-D421-D80-XR
				3	XS5F-D421-E80-XR
				5	XS5F-D421-G80-XR
				10	XS5F-D421-J80-XR

배선할 때는 센서의 핀 배치(①(+), ②(-))와 각 표의 결선 항목에서 배선색을 확인해 주십시오.

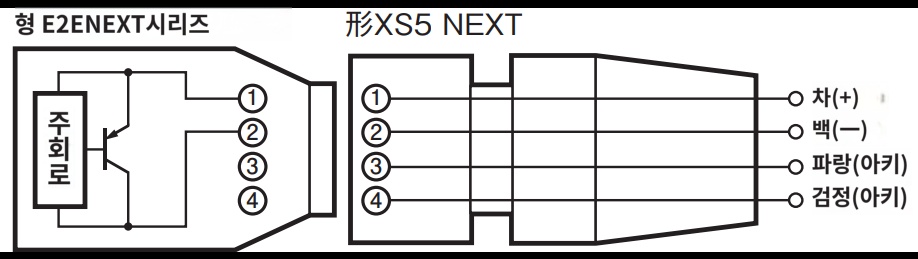

아래 그림의 조합의 예에서는 차를 (+), 흰색을 (-)로 사용합니다.

（例）E2E-X7D212-M1TGJ □M　XS5F-D421-D80-X



그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하는 접속 방식, 케이블 사양, 케이블 길이 등에 따라 선택하십시오.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식
M12 스마트클릭	①차 ②하쿠 ③파랑 ④쿠로	난연성, PVC 로봇 케이블	스트레이트	1	XS5F-D421-C80-F
				2	XS5F-D421-D80-F
				3	XS5F-D421-E80-F
				5	XS5F-D421-G80-F
				10	XS5F-D421-J80-F
			L형 목록
