E2E NEXT 직류 2선식(E2E-X□D)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?
- 등록일
- 2025. 12. 17.
E2E NEXT 직류 2선식(E2E-X□D)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?
직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
단, 아래 그림과 같이 릴레이를 통해 연결해야 합니다.
| 접속 종류 | 접속 방법 | 내용 |

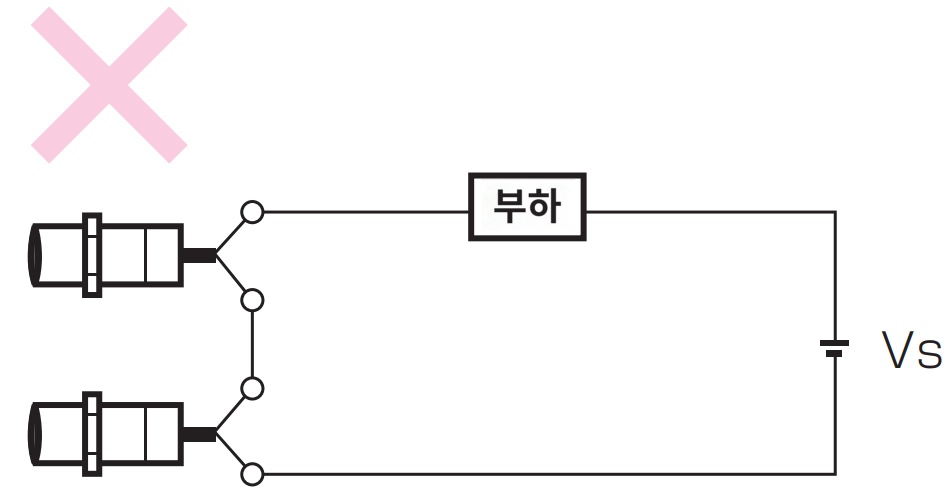

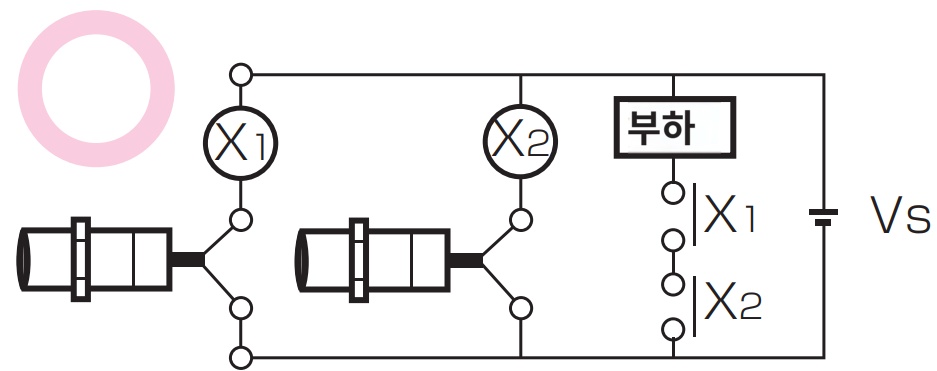

| 직렬연결(AND회로) |   | 왼쪽 그림과 같이 릴레이를 통해 사용해 주세요. |

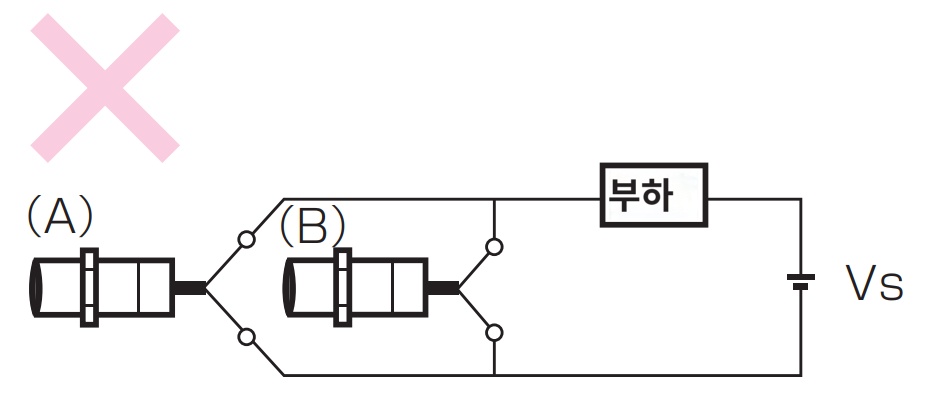

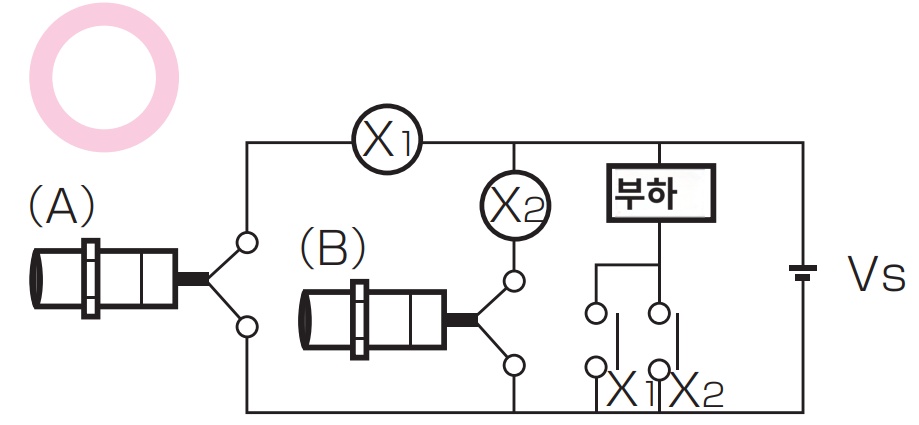

| 병렬접속(OR회로) |   | 2개 이상의 근접 센서를 병렬로 하여 병렬 접속(OR 회로)으로 사용하는 것은 원칙적으로 할 수 없습니다. ● 2대의 센서(A)(B)가 동시에 동작하지 않아 부하를 유지시킬 필요가 없는 경우 병렬 접속으로 사용할 수 있습니다. 단, 소비 전류(누출 전류)가 n배가 되어 복귀 불량이 발생하기 쉬워집니다. n:접속하는 센서수 ● 2대의 센서(A)(B)를 동시에 동작시켜 부하를 유지시키는 경우, 사용할 수 없습니다. 왼쪽 그림과 같이 릴레이를 통해 사용해 주세요. |
■대표적 형식
*2022년 10월부터 E2E에서 E2ENEXT로 이행하였습니다.
E2E 시리즈와 E2ENEXT 시리즈의 구분 방법은, 이쪽에서 「E2E에서 E2ENEXT 이행에의 안내」를 참조해 주세요.
2022년 9월 이전 상품의 경우 여기 FAQ를 참고하시기 바랍니다.
*기존의 E2E와 E2ENEXT를 조합해 사용하는 경우도 릴레이를 통해 사용하셔야 합니다.
| 타이프 | 사이즈 | 형식 | |
| 동작 모드: NO | 동작 모드 : NC | ||
| 장거리 타입(실드) | M8 | E2E-X3D18 | E2E-X3D28 |
| M12 | E2E-X7D112 | E2E-X7D212 | |
| M18 | E2E-X11D118 | E2E-X11D218 | |
| M30 | E2E-X20D130 | E2E-X20D230 | |
| 장거리 타입(비실드) | M8 | E2E-X6MD18 | E2E-X6MD28 |
| M12 | E2E-X10MD112 | E2E-X10MD212 | |
| M18 | E2E-X20MD1L18 | E2E-X20MD2L18 | |
| M30 | E2E-X40MD1L30 | E2E-X40MD2L30 | |
| 표준 타입(실드) | M8 | E2E-X2D1-N＊ | E2E-X2D2-N＊ |
| M12 | E2E-X3D1-N＊ | E2E-X3D2-N＊ | |
| M18 | E2E-X7D1-N＊ | E2E-X7D2-N＊ | |
| M30 | E2E-X10D1-N＊ | E2E-X10D2-N＊ | |
| 표준 타입(비실드) | M8 | E2E-X4MD1＊ | E2E-X4MD2＊ |
| M12 | E2E-X8MD1＊ | E2E-X8MD2＊ | |
| M18 | E2E-X14MD1＊ | E2E-X14MD2＊ | |
| M30 | E2E-X20MD1＊ | E2E-X20MD2＊ | |
| 중거리 타입(실드) | M12 | E2E-X4D1-T | E2E-X4D2-T |
| M18 | E2E-X8D1-T | E2E-X8D2-T | |
| M30 | E2E-X15D1-T | E2E-X15D2-T | |
| 중거리 타입(비실드) | M18 | E2E-X16MD1L-T | E2E-X16MD2L-T |
| M30 | E2E-X30MD1L-T | E2E-X30MD2L-T | |
| 단거리 타입(실드) | M8 | E2E-X1R5D1-N | E2E-X2R5D1-N |
| M12 | E2E-X2R5D1-N | E2E-X2R5D2-N | |
| M18 | E2E-X5D1-N | E2E-X5D2-N | |
*2022년 10월부터 E2E에서 E2ENEXT로 이행하였습니다.
E2E 시리즈와 E2ENEXT 시리즈의 구분 방법은, 이쪽에서 「E2E에서 E2ENEXT 이행에의 안내」를 참조해 주세요.
2022년 9월 이전 상품의 경우 여기 FAQ를 참고하시기 바랍니다.
*기존의 E2E와 E2ENEXT를 조합해 사용하는 경우도 릴레이를 통해 사용하셔야 합니다.
