E2E NEXT 직류 3선식 NPN(E2E-X□C)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
접속 가능 대수, 접속 방법, 조건은 아래 표를 참조해 주세요.

접속 종류	접속 방법	내용

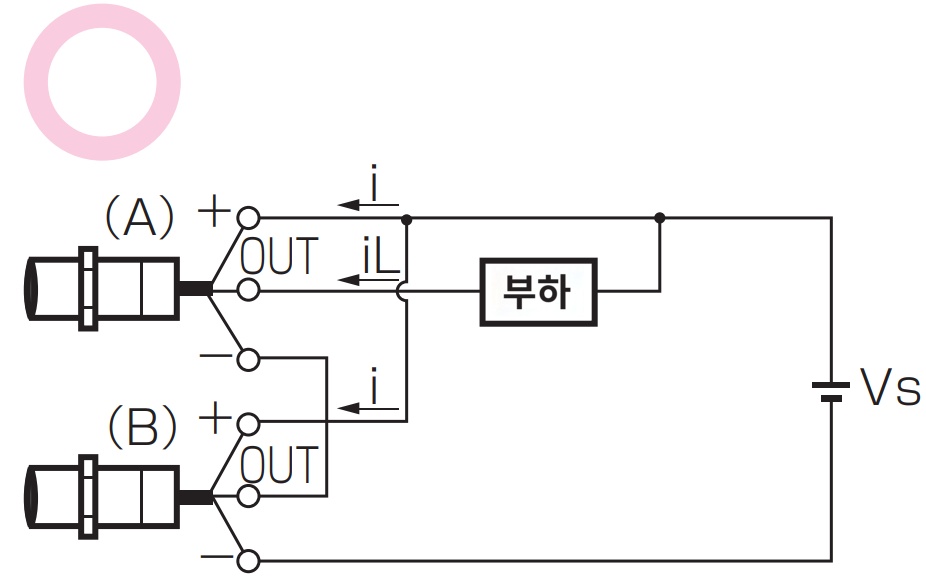

직렬연결(AND회로)		접속 센서 수(N)는 다음 식을 만족하는 범위로 해 주십시오. iL+(N-1)×i? 근접 센서의 제어 출력 상한치 VS-N×VR?부하 동작 전압 　N: 접속 가능 센서 수 　VR: 근접 센서의 출력 잔류 전압 　VS: 전원 전압 　i: 근접 센서의 소비 전류 　iL: 부하 전류 [주의 주의] ·응답이 빠른 부하의 경우 오작동에 이를 수 있으므로 주의하십시오. 직렬접속(AND접속)을 하면 센서(B)의 근접센서가 동작함으로써 센서(A)의 근접센서에 전원이 공급되기 때문에 센서(A)의 근접센서에는 전원 투입 시 오펄스(약 1ms)가 발생할 수 있습니다. 주. 직류 3선식의 E2E 시리즈와 E2ENEXT 시리즈는 혼재해 접속할 수 없습니다.

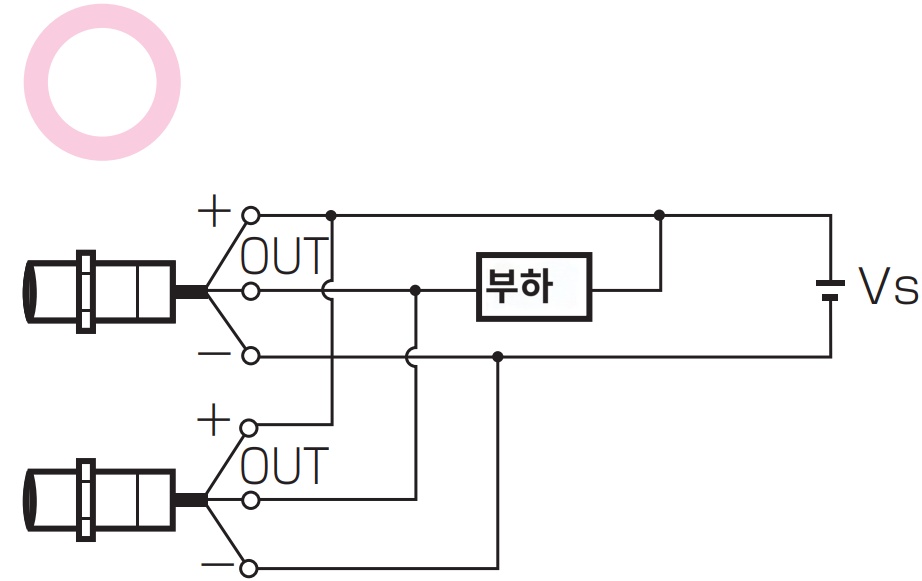

병렬접속(OR회로)		전류 출력을 가진 센서에서는 최소 3대의 병렬 접속(OR 접속)이 가능합니다. 4대 이상의 접속 여부는 형식에 따라 달라집니다.

■대표적 형식

타이프	사이즈	형식
		NO	NC	NO+NC
초장거리/장거리 타입(쉴드)	M8	E2E-X4C18 E2E-X4C1L8 E2E-X3C18 E2E-X3C1L8	E2E-X4C28 E2E-X4C2L8 E2E-X3C28 E2E-X3C2L8	－
	M12	E2E-X9C112 E2E-X9C1L12 E2E-X6C112 E2E-X6C1L12	E2E-X9C212 E2E-X9C2L12 E2E-X6C212 E2E-X6C2L12	－ － E2E-X6C312 E2E-X6C3L12
	M18	E2E-X14C118 E2E-X14C1L18 E2E-X12C118 E2E-X12C1L18	E2E-X14C218 E2E-X14C2L18 E2E-X12C218 E2E-X12C2L18	－ － E2E-X12C318 E2E-X12C3L18
	M30	E2E-X23C130 E2E-X23C1L30 E2E-X22C130 E2E-X22C1L30	E2E-X23C230 E2E-X23C2L30 E2E-X22C230 E2E-X22C2L30	－ － E2E-X22C330 E2E-X22C3L30
초장거리/장거리 타입(비실드)	M8	E2E-X8MC18 E2E-X8MC1L8 E2E-X6MC18 E2E-X6MC1L8	E2E-X8MC28 E2E-X8MC2L8 E2E-X6MC28 E2E-X6MC2L8	－
	M12	E2E-X16MC112 E2E-X16MC1L12 E2E-X10MC112 E2E-X10MC1L12	E2E-X16MC212 E2E-X16MC2L12 E2E-X10MC212 E2E-X10MC2L12	－ － E2E-X10MC312 E2E-X10MC3L12
	M18	E2E-X30MC1L18 E2E-X20MC1L18	E2E-X30MC2L18 E2E-X20MC2L18	－ E2E-X20MC3L18
	M30	E2E-X50MC1L30 E2E-X40MC1L30	E2E-X50MC2L30 E2E-X40MC2L30	－
중거리/단거리 타입(실드)	M8	E2E-X2C18 E2E-X2C1L8 E2E-X1R5C18 E2E-X1R5C1L8	E2E-X2C28 E2E-X2C2L8 E2E-X1R5C28 E2E-X1R5C2L8	－
	M12	E2E-X4C112 E2E-X4C1L12 E2E-X2C112 E2E-X2C1L12	E2E-X4C212 E2E-X4C2L12 E2E-X2C212 E2E-X2C2L12	E2E-X4C312 E2E-X4C3L12 E2E-X2C312 E2E-X2C3L12
	M18	E2E-X8C118 E2E-X8C1L18 E2E-X5C118 E2E-X5C1L18	E2E-X8C218 E2E-X8C2L18 E2E-X5C218 E2E-X5C2L18	E2E-X8C318 E2E-X8C3L18 E2E-X5C318 E2E-X5C3L18
	M30	E2E-X15C130 E2E-X15C1L30 E2E-X10C130 E2E-X10C1L30	E2E-X15C230 E2E-X15C2L30 E2E-X10C230 E2E-X10C2L30	E2E-X15C330 E2E-X15C3L30 E2E-X10C330 E2E-X10C3L30
중거리/단거리 타입(비실드)	M8	E2E-X4MC18 E2E-X4MC1L8 E2E-X2MC18 E2E-X2MC1L8	E2E-X4MC28 E2E-X4MC2L8 E2E-X2MC28 E2E-X2MC2L8	－
	M12	E2E-X8MC112 E2E-X8MC1L12 E2E-X5MC112 E2E-X5MC1L12	E2E-X8MC212 E2E-X8MC2L12 E2E-X5MC212 E2E-X5MC2L12	E2E-X8MC312 E2E-X8MC3L12 E2E-X5MC312 E2E-X5MC3L12
