E2E NEXT 직류 3선식 PNP(E2E-X□B)는 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
접속 가능 대수, 접속 방법, 조건은 아래 표를 참조해 주세요.

접속 종류	접속 방법	내용

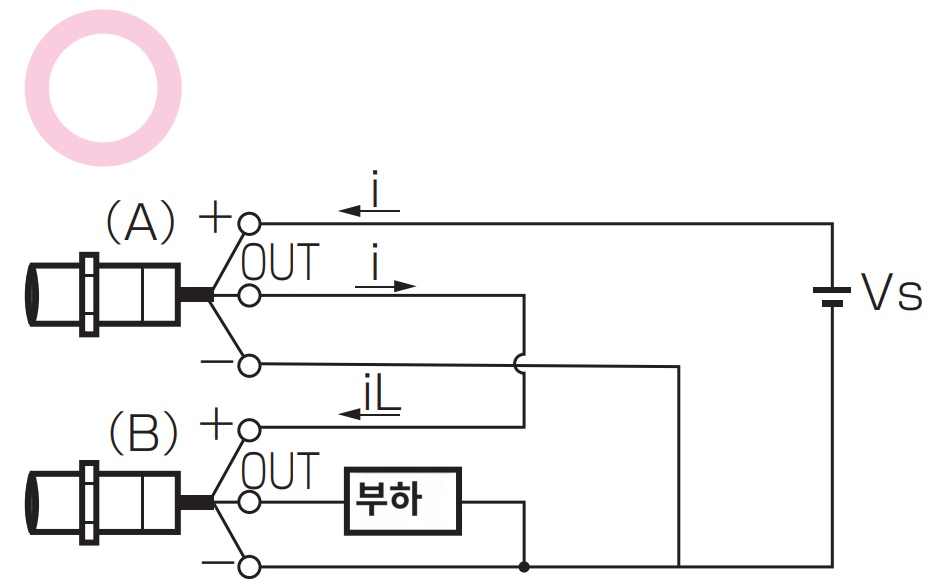

직렬연결(AND회로)		접속 센서 수(N)는 다음 식을 만족하는 범위로 해 주십시오. iL+(N-1)×i? 근접 센서의 제어 출력 상한치 VS-N×VR?부하 동작 전압 　N: 접속 가능 센서 수 　VR: 근접 센서의 출력 잔류 전압 　VS: 전원 전압 　i: 근접 센서의 소비 전류 　iL: 부하 전류 [주의 주의] ·응답이 빠른 부하의 경우 오작동에 이를 수 있으므로 주의하십시오. 직렬접속(AND접속)을 하면 센서(B)의 근접센서가 동작함으로써 센서(A)의 근접센서에 전원이 공급되기 때문에 센서(A)의 근접센서에는 전원 투입 시 오펄스(약 1ms)가 발생할 수 있습니다. 주. 직류 3선식의 E2E 시리즈와 E2ENEXT 시리즈는 혼재해 접속할 수 없습니다.

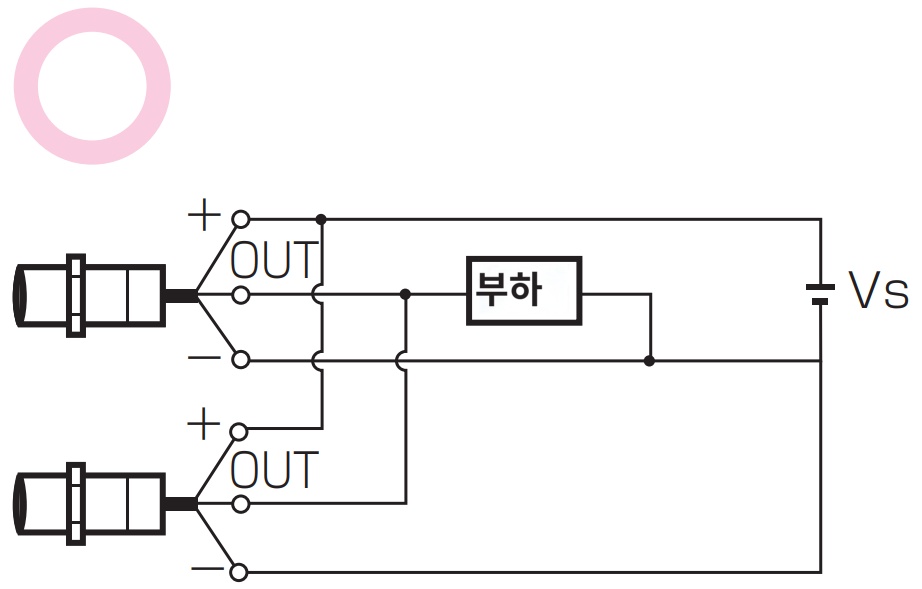

병렬접속(OR회로)		전류 출력을 가진 센서에서는 최소 3대의 병렬 접속(OR 접속)이 가능합니다. 4대 이상의 접속 여부는 형식에 따라 달라집니다.

■대표적 형식

타이프	사이즈	형식
		NO	NC	NO+NC
초장거리/장거리 타입(쉴드)	M8	E2E-X4B1D8 E2E-X4B1DL8 E2E-X3B1D8 E2E-X3B1DL8	E2E-X4B28 E2E-X4B2L8 E2E-X3B28 E2E-X3B2L8	－
	M12	E2E-X9B1D12 E2E-X9B1DL12 E2E-X6B1D12 E2E-X6B1DL12	E2E-X9B212 E2E-X9B2L12 E2E-X6B212 E2E-X6B2L12	－ － E2E-X6B3D12 E2E-X6B3DL12
	M18	E2E-X14B1D18 E2E-X14B1DL18 E2E-X12B1D18 E2E-X12B1DL18	E2E-X14B218 E2E-X14B2L18 E2E-X12B218 E2E-X12B2L18	－ － E2E-X12B3D18 E2E-X12B3DL18
	M30	E2E-X23B1D30 E2E-X23B1DL30 E2E-X22B1D30 E2E-X22B1DL30	E2E-X23B230 E2E-X23B2L30 E2E-X22B230 E2E-X22B2L30	－ － E2E-X22B3D30 E2E-X22B3DL30
초장거리/장거리 타입(비실드)	M8	E2E-X8MB1D8 E2E-X8MB1DL8 E2E-X6MB1D8 E2E-X6MB1DL8	E2E-X8MB28 E2E-X8MB2L8 E2E-X6MB28 E2E-X6MB2L8	－
	M12	E2E-X16MB1D12 E2E-X16MB1DL12 E2E-X10MB1D12 E2E-X10MB1DL12	E2E-X16MB212 E2E-X16MB2L12 E2E-X10MB212 E2E-X10MB2L12	－ － E2E-X10MB3D12 E2E-X10MB3DL12
	M18	E2E-X30MB1DL18 E2E-X20MB1DL18	E2E-X30MB2L18 E2E-X20MB2L18	－ E2E-X20MB3DL18
	M30	E2E-X50MB1DL30 E2E-X40MB1DL30	E2E-X50MB2L30 E2E-X40MB2L30	－
중거리/단거리 타입(실드)	M8	E2E-X2B1D8 E2E-X2B1DL8 E2E-X1R5B1D8 E2E-X1R5B1DL8	E2E-X2B28 E2E-X2B2L8 E2E-X1R5B28 E2E-X1R5B2L8	－
	M12	E2E-X4B1D12 E2E-X4B1DL12 E2E-X2B1D12 E2E-X2B1DL12	E2E-X4B212 E2E-X4B2L12 E2E-X2B212 E2E-X2B2L12	E2E-X4B3D12 E2E-X4B3DL12 E2E-X2B3D12 E2E-X2B3DL12
	M18	E2E-X8B1D18 E2E-X8B1DL18 E2E-X5B1D18 E2E-X5B1DL18	E2E-X8B218 E2E-X8B2L18 E2E-X5B218 E2E-X5B2L18	E2E-X8B3D18 E2E-X8B3DL18 E2E-X5B3D18 E2E-X5B3DL18
	M30	E2E-X15B1D30 E2E-X15B1DL30 E2E-X10B130 E2E-X10B1DL30	E2E-X15B230 E2E-X15B2L30 E2E-X10B230 E2E-X10B2L30	E2E-X15B3D30 E2E-X15B3DL30 E2E-X10B3D30 E2E-X10B3DL30
중거리/단거리 타입(비실드)	M8	E2E-X4MB1D8 E2E-X4MB1DL8 E2E-X2MB1D8 E2E-X2MB1DL8	E2E-X4MB28 E2E-X4MB2L8 E2E-X2MB28 E2E-X2MB2L8	－
	M12	E2E-X8MB1D12 E2E-X8MB1DL12 E2E-X5MB1D12 E2E-X5MB1DL12	E2E-X8MB212 E2E-X8MB2L12 E2E-X5MB212 E2E-X5MB2L12	E2E-X8MB3D12 E2E-X8MB3DL12 E2E-X5MB3D12 E2E-X5MB3DL12
	M18	목록
