E2E 교류 2선식(E2E-X□Y)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

E2E 교류 2선식(E2E-X□Y)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

직렬 접속(AND 회로)은 가능합니다.

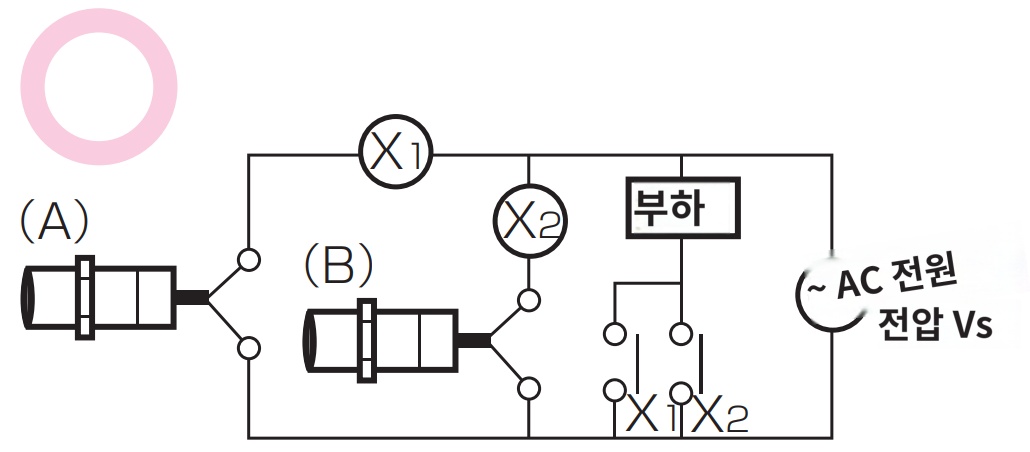

병렬 접속(OR 회로)은 그림과 같이 릴레이를 통해 가능합니다.

접속 종류	접속 방법	내용

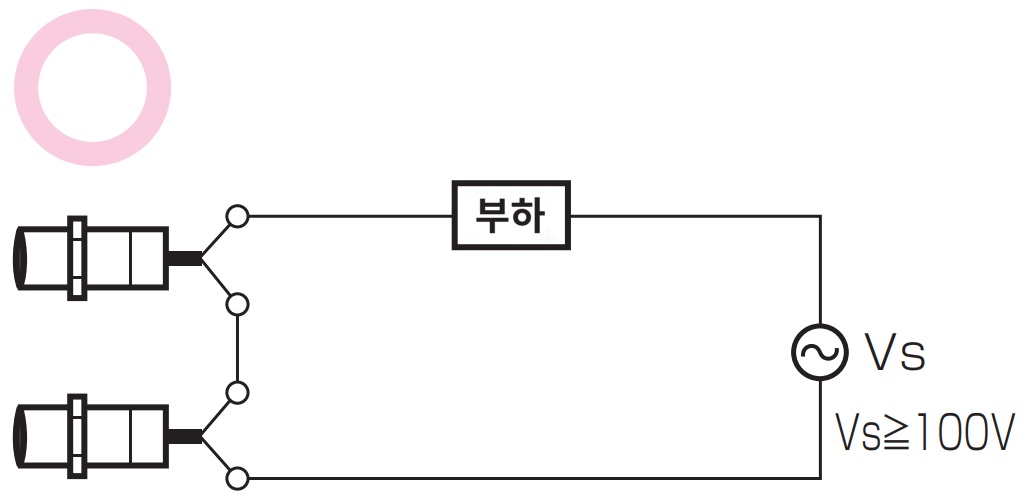

직렬연결(AND회로)		VS?N×VR?부하 동작 전압 　N: 접속 가능 센서 수 　VR: 근접 센서의 출력 잔류 전압 　VS: 전원 전압

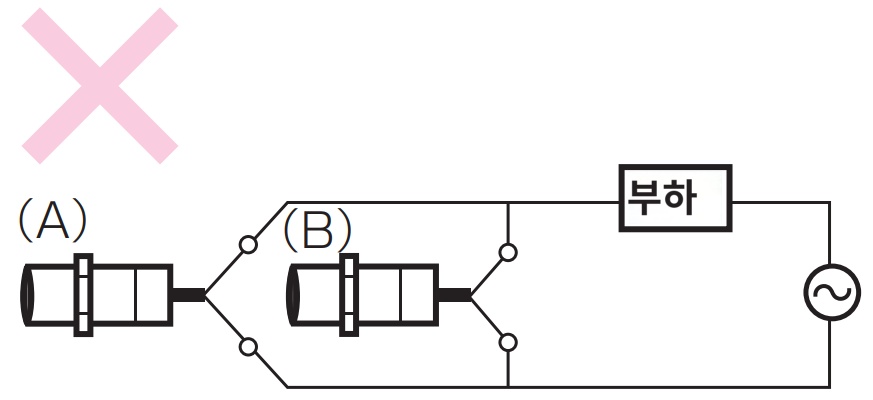

병렬접속(OR회로)		2개 이상의 근접 센서를 병렬로 하여 병렬 접속(OR 회로)으로 사용하는 것은 원칙적으로 할 수 없습니다. ● 2대의 센서(A)(B)가 동시에 동작하지 않아 부하를 유지시킬 필요가 없는 경우 병렬 접속으로 사용할 수 있습니다. 단, 소비 전류(누출 전류)가 n배가 되어 복귀 불량이 발생하기 쉬워집니다. n:접속하는 센서수 ● 2대의 센서(A)(B)를 동시에 동작시켜 부하를 유지시키는 경우, 사용할 수 없습니다. 왼쪽 그림과 같이 릴레이를 통해 사용해 주세요. [참고] 센서(A)가 ON되면 센서(A)와 센서(B) 양끝의 전압이 저하되고 부하전류가 (A)를 통해 흘러 동작합니다. 다음에 검출물체가 센서(B)에 접근했을 경우 센서(B) 양단의 전압이 너무 낮아 센서(B)의 개폐소자를 동작시킬 수 없습니다. 센서(A)가 다시 OFF되면 센서(A)와 센서(B) 양쪽 끝의 전압이 전원전압까지 상승해야 센서(B)가 ON이 될 수 있습니다.
