E2EW 직류 3선식 PNP(E2EW-X□B)는 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?
- 등록일
- 2025. 12. 17.
E2EW 직류 3선식 PNP(E2EW-X□B)는 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?
직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
접속 가능 대수, 접속 방법, 조건은 아래 표를 참조해 주세요.
| 접속 종류 | 접속 방법 | 내용 |

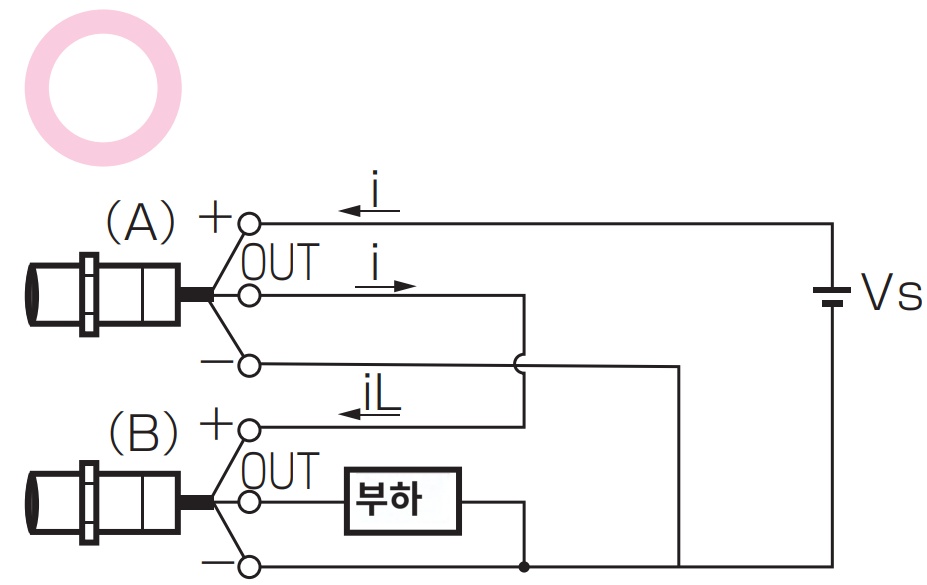

| 직렬연결(AND회로) |  | 접속 센서 수(N)는 다음 식을 만족하는 범위로 해 주십시오. iL+(N-1)×i? 근접 센서의 제어 출력 상한치 VS-N×VR?부하 동작 전압 N: 접속 가능 센서 수 VR: 근접 센서의 출력 잔류 전압 VS: 전원 전압 i: 근접 센서의 소비 전류 iL: 부하 전류 [주의 주의] ·응답이 빠른 부하의 경우 오작동에 이를 수 있으므로 주의하십시오. 직렬접속(AND접속)을 하면 센서(B)의 근접센서가 동작함으로써 센서(A)의 근접센서에 전원이 공급되기 때문에 센서(A)의 근접센서에는 전원 투입 시 오펄스(약 1ms)가 발생할 수 있습니다. |

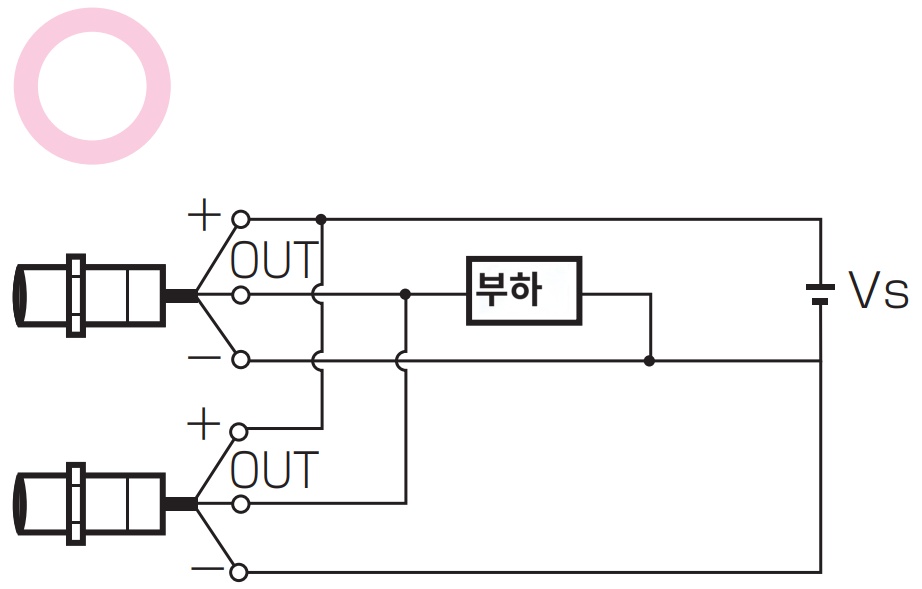

| 병렬접속(OR회로) |  | 전류 출력을 가진 센서에서는 최소 3대의 병렬 접속(OR 접속)이 가능합니다. 4대 이상의 접속 여부는 형식에 따라 달라집니다. |
■대표적 형식
| 시리즈 | 타이프 | 사이즈 | 형식 | |
| 동작 모드: NO | 동작 모드 : NO + NC | |||
| 용접 공정용 E2EW | 중거리형 | M12 | E2EW-X3B112 E2EW-X3B112-M1TJ | E2EW-X3B312 E2EW-X3B312-M1TJ |
| M18 | E2EW-X7B118 E2EW-X7B118-M1TJ | E2EW-X7B318 E2EW-X7B318-M1TJ | ||
| M30 | E2EW-X12B130 E2EW-X12B130-M1TJ | E2EW-X12B330 E2EW-X12B330-M1TJ | ||
| 단거리 타입 | M12 | E2EW-X2B112 E2EW-X2B112-M1TJ | E2EW-X2B312 E2EW-X2B312-M1TJ | |
| M18 | E2EW-X5B118 E2EW-X5B118-M1TJ | E2EW-X5B318 E2EW-X5B318-M1TJ | ||
| M30 | E2EW-X10B130 E2EW-X10B130-M1TJ | E2EW-X10B330 E2EW-X10B330-M1TJ | ||
| 스퍼터대책중거리타입 | M12 | E2EW-QX3B112 E2EW-QX3B112-M1TJ | E2EW-QX3B312 E2EW-QX3B312-M1TJ | |
| M18 | E2EW-QX7B118 E2EW-QX7B118-M1TJ | E2EW-QX7B318 E2EW-QX7B318-M1TJ | ||
| M30 | E2EW-QX12B130 E2EW-QX12B130-M1TJ | E2EW-QX12B330 E2EW-QX12B330-M1TJ | ||
| 스퍼터대책단거리타입 | M12 | E2EW-QX2B112 E2EW-QX2B112-M1TJ | E2EW-QX2B312 E2EW-QX2B312-M1TJ | |
| M18 | E2EW-QX5B118 E2EW-QX5B118-M1TJ | E2EW-QX5B318 E2EW-QX5B318-M1TJ | ||
| M30 | E2EW-QX10B130 | E2EW-QX10B330 E2EW-QX10B330-M1TJ | ||
| 초장거리형 | M12 | E2EW-X7B1T12 E2EW-X7B1T12-M1TJ | E2EW-X7B3T12 E2EW-X7B3T12-M1TJ | |
| M18 | E2EW-X12B1T18 E2EW-X12B1T18-M1TJ | E2EW-X12B3T18 E2EW-X12B3T18-M1TJ | ||
| M30 | E2EW-X22B1T30 E2EW-X22B1T30-M1TJ | E2EW-X22B33T0 E2EW-X22B3T30-M1TJ | ||
| 장거리형 | M12 | E2EW-X6B1T12 E2EW-X6B1T12-M1TJ | E2EW-X6B3T12 E2EW-X6B3T12-M1TJ | |
| M18 | E2EW-X10B1T18 E2EW-X10B1T18-M1TJ | E2EW-X10B3T18 E2EW-X10B3T18-M1TJ | ||
| M30 | E2EW-X20B1T30 E2EW-X20B1T30-M1TJ | E2EW-X20B3T30 E2EW-X20B3T30-M1TJ | ||
| 스퍼터대책초장거리타입 | M12 | E2EW-QX7B1T12 E2EW-QX7B1T12-M1TJ | E2EW-QX7B3T12 E2EW-QX7B3T12-M1TJ | |
| M18 | E2EW-QX12B1T18 E2EW-QX12B1T18-M1TJ | E2EW-QX12B3T18 E2EW-QX12B3T18-M1TJ | ||
| M30 | E2EW-QX22B1T30 E2EW-QX22B1T30-M1TJ | E2EW-QX22B3T30 E2EW-QX22B3T30-M1TJ< | ||
