E2EQ NEXT 직류 3선식 NPN(E2EQ-X□C)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

E2EQ NEXT 직류 3선식 NPN(E2EQ-X□C)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
접속 가능 대수, 접속 방법, 조건은 아래 표를 참조해 주세요.

접속 종류	접속 방법	내용

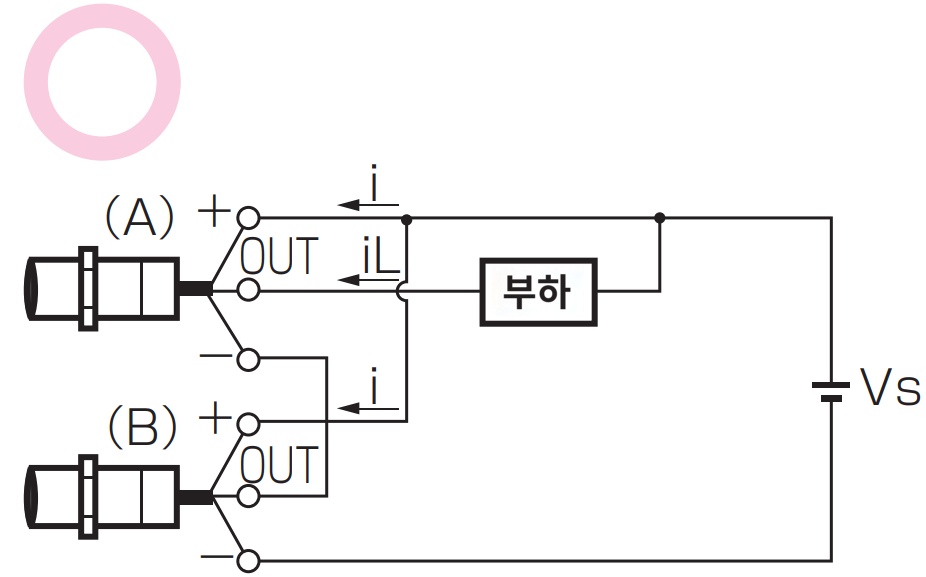

직렬연결(AND회로)		접속 센서 수(N)는 다음 식을 만족하는 범위로 해 주십시오. iL+(N-1)×i? 근접 센서의 제어 출력 상한치 VS-N×VR?부하 동작 전압 　N: 접속 가능 센서 수 　VR: 근접 센서의 출력 잔류 전압 　VS: 전원 전압 　i: 근접 센서의 소비 전류 　iL: 부하 전류 [주의 주의] ·응답이 빠른 부하의 경우 오작동에 이를 수 있으므로 주의하십시오. 직렬접속(AND접속)을 하면 센서(B)의 근접센서가 동작함으로써 센서(A)의 근접센서에 전원이 공급되기 때문에 센서(A)의 근접센서에는 전원 투입 시 오펄스(약 1ms)가 발생할 수 있습니다.

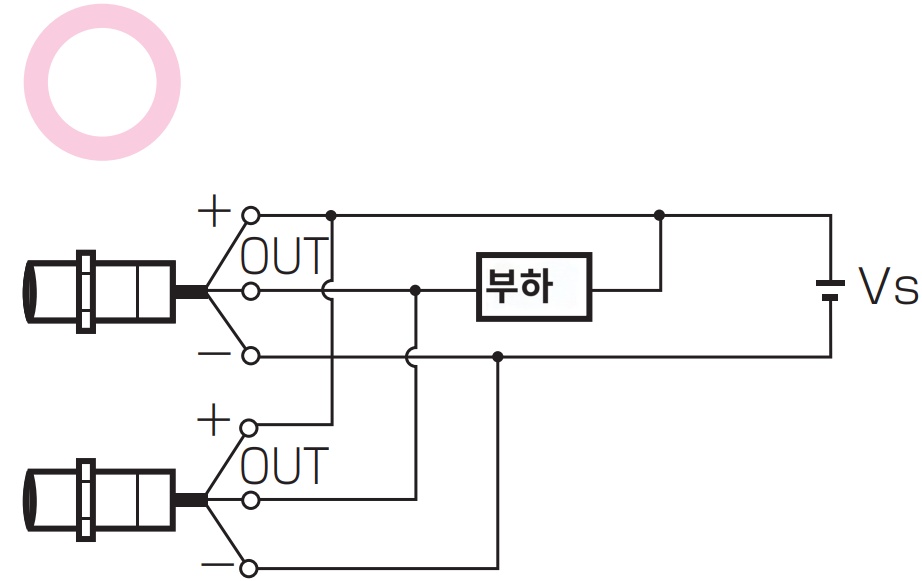

병렬접속(OR회로)		전류 출력을 가진 센서에서는 최소 3대의 병렬 접속(OR 접속)이 가능합니다. 4대 이상의 접속 여부는 형식에 따라 달라집니다.

■대표적 형식
