E2K 교류 2선식(E2K-□MY)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

E2K 교류 2선식(E2K-□MY)은 직렬 접속(AND), 병렬 접속(OR)이 가능합니까?

직렬 접속(AND 회로), 병렬 접속(OR 회로)은 가능합니다.
단, 아래 그림과 같이 릴레이를 통해 연결해야 합니다.

접속 종류	접속 방법	내용

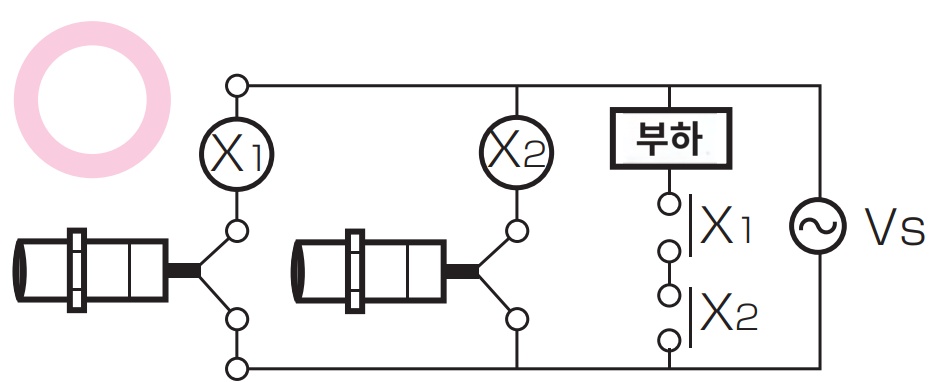

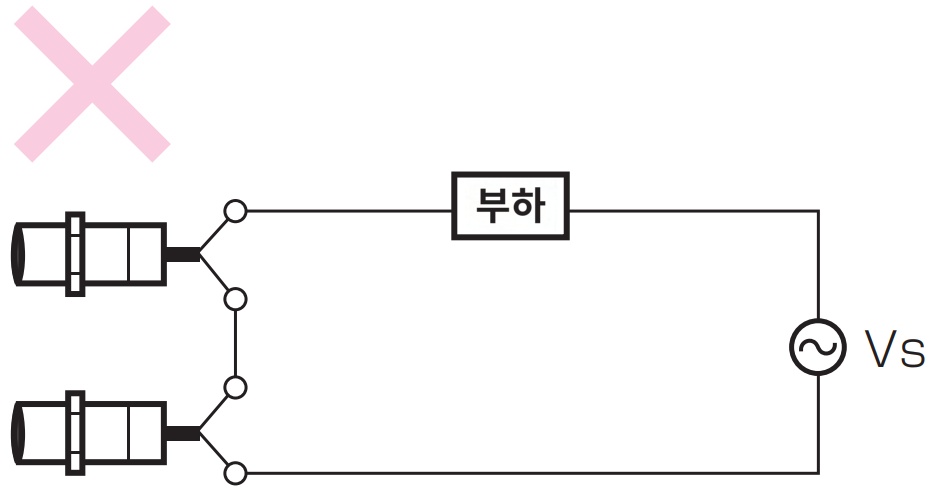

직렬연결(AND회로)		왼쪽 그림과 같이 릴레이를 통해 사용해 주세요.

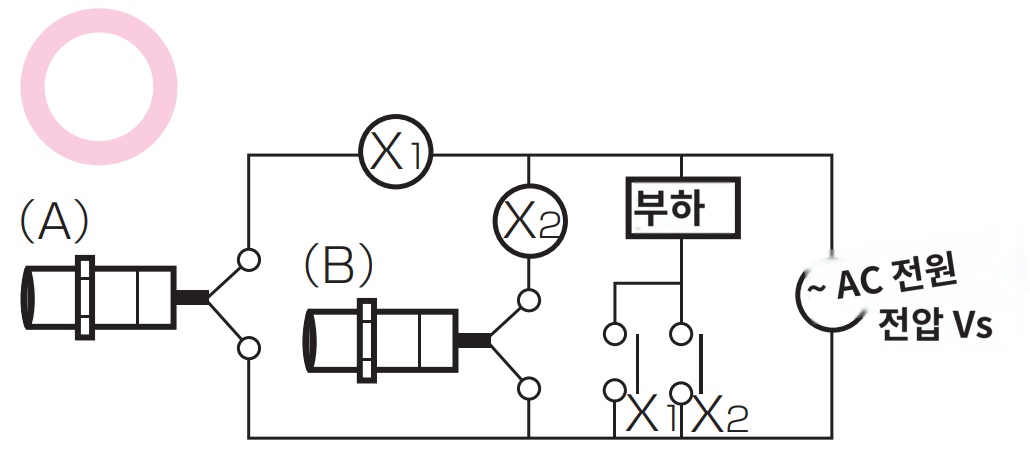

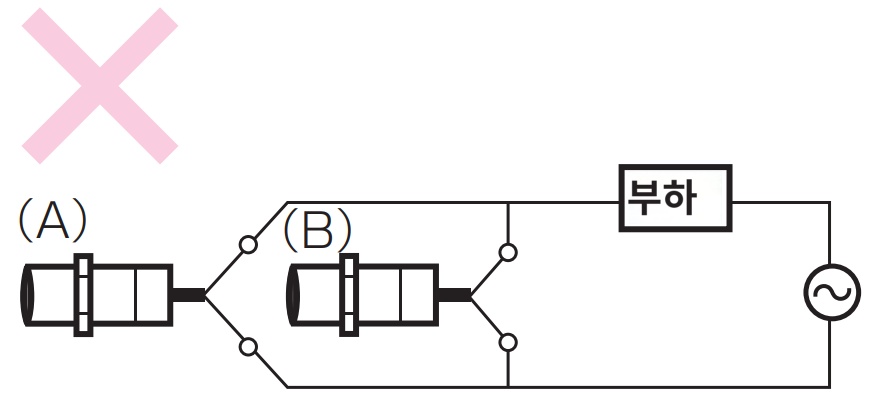

병렬접속(OR회로)		2개 이상의 근접 센서를 병렬로 하여 병렬 접속(OR 회로)으로 사용하는 것은 원칙적으로 할 수 없습니다. ● 2대의 센서(A)(B)가 동시에 동작하지 않아 부하를 유지시킬 필요가 없는 경우 병렬 접속으로 사용할 수 있습니다. 단, 소비 전류(누출 전류)가 n배가 되어 복귀 불량이 발생하기 쉬워집니다. n:접속하는 센서수 ● 2대의 센서(A)(B)를 동시에 동작시켜 부하를 유지시키는 경우, 사용할 수 없습니다. 왼쪽 그림과 같이 릴레이를 통해 사용해 주세요. [참고] 센서(A)가 ON되면 센서(A)와 센서(B) 양끝의 전압이 저하되고 부하전류가 (A)를 통해 흘러 동작합니다. 다음에 검출물체가 센서(B)에 접근했을 경우 센서(B) 양단의 전압이 너무 낮아 센서(B)의 개폐소자를 동작시킬 수 없습니다. 센서(A)가 다시 OFF되면 센서(A)와 센서(B) 양쪽 끝의 전압이 전원전압까지 상승해야 센서(B)가 ON이 될 수 있습니다.
