E2E-X2D1-M3G에 사용 가능한 케이블이 있는 커넥터의 형식을 가르쳐 주십시오. (센서 I/O 커넥터·단측 커넥터·소켓)

대표적인 형식은 아래 표와 같습니다.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식	UL규격
M8(4핀) 커넥터	①차 ②하쿠 ③파랑 ④쿠로	PVC 로봇 케이블	스트레이트	2	XS3F-M421-402-R	UL2238적합 (파일 No. E207683）
				5	XS3F-M421-405-R
				10	XS3F-M421-410-R
			L형	2	XS3F-M422-402-R
				5	XS3F-M422-405-R
				10	XS3F-M422-410-R

배선할 때는 센서의 핀 배치(①(+), ④(-))와 각 표의 결선 항목에서 배선색을 확인해 주십시오.

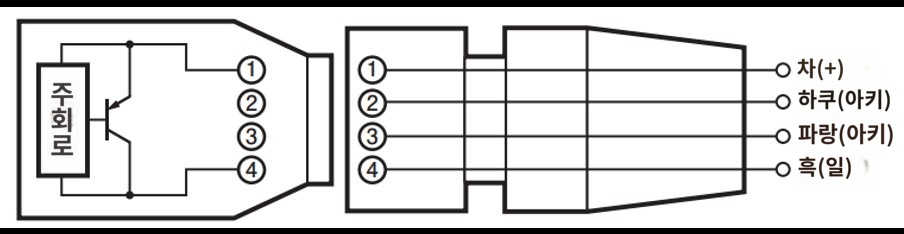

아래 그림의 조합의 예에서는 차를 (+), 검정을 (-)로 사용합니다.

（例）E2E-X2D1-M3G　XS3F-M421-402-R


그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하는 접속 방식, 케이블 사양, 케이블 길이 등에 따라 선택하십시오.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식	UL규격
M8(4핀) 커넥터	①차 ②하쿠 ③파랑 ④쿠로	표준 케이블	스트레이트	2	XS3F-M421-402-A	-
				5	XS3F-M421-405-A
				10	XS3F-M421-410-A
			L형	2	XS3F-M422-402-A
				5	XS3F-M422-405-A
				10	XS3F-M422-410-A

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식	UL규격
M8(4핀) 커넥터	①차 ②하쿠 ③파랑 ④쿠로	내유 강화 (폴리우레탄) 로봇 케이블	스트레이트	2	XS3F-M421-402-PR	목록
