E2E-X10Y1-M1에 사용 가능한 케이블이 있는 커넥터의 형식을 가르쳐 주십시오. (센서 I/O 커넥터·단측 커넥터·소켓)

E2E-X10Y1-M1에 사용 가능한 케이블이 있는 커넥터의 형식을 가르쳐 주십시오. (센서 I/O 커넥터·단측 커넥터·소켓)

대표적인 형식은 아래 표와 같습니다.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식

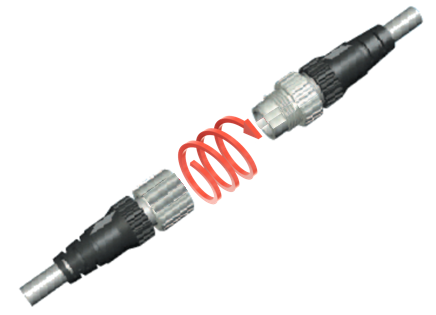

M12 나사식	①― ②― ③차 ④파랑	난연성, PVC 로봇 케이블	스트레이트	1	XS2F-A421-CB0-F
				2	XS2F-A421-DB0-F
				5	XS2F-A421-GB0-F
				10	XS2F-A421-JB0-F
			L형	1	XS2F-A422-CB0-F
				2	XS2F-A422-DB0-F
				5	XS2F-A422-GB0-F
				10	XS2F-A422-JB0-F

배선할 때는 센서의 핀 배치(③④)와 각 표의 결선 항목에서 배선색을 확인해 주십시오.

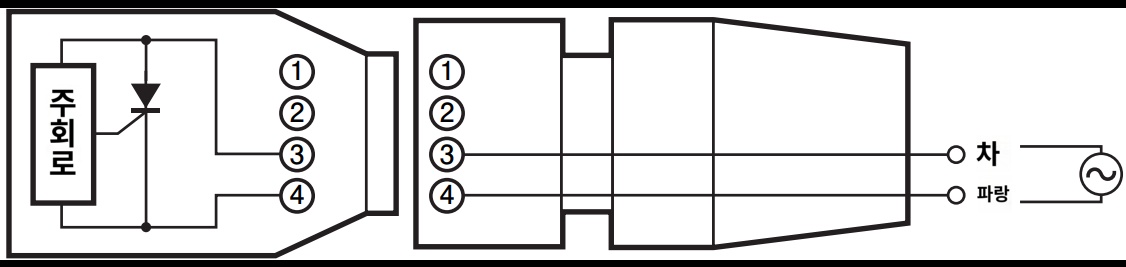

아래 그림 조합의 예에서는 차와 파란색을 사용합니다.

（例）E2E-X10Y1-M1　XS2F-A421-DB0-F


그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하는 접속 방식, 케이블 사양, 케이블 길이 등에 따라 선택하십시오.

접속 방식	결선	케이블 규격	케이블 인출 방향	케이블길이(m)	형식
M12 나사식	①차 ②하쿠 ③파랑 ④쿠로	난연성, PVC 로봇 케이블	스트레이트	1	XS2F-A421-C90-F
				2	XS2F-A421-D90-F
				5	XS2F-A421-G90-F
				10	XS2F-A421-J90-F
