Condition Monitoring Configuration Tool에서는 어떤 일을 할 수 있습니까?

Condition Monitoring Configuration Tool에서는 어떤 일을 할 수 있습니까?

Condition Monitoring Configuration Tool(상태 감시 기기 설정 툴)은, 아래 표의 기기 본체의 설정을 서포트하는 소프트웨어입니다.

품명	형식
모터 상태 감시 장비	K6CM
온도 상태 감시 장치	K6PM
절연 저항 감시 기기	K7GE
히터 상태 감시 장비	K7TM
어드밴스드 모터 상태 감시 기기	K7DD

모터 상태 감시 기기 K6CM은 EIP CPU 버전에 따라 연결 여부가 결정됩니다.

접속 가능	접속 불가
K6CM-CI2M□-EIP （EIP-Ver.1.2）	K6CM-CIM□-EIP （EIP-Ver.1.0/1.1）
K6CM-VBM□-EIP （EIP-Ver.1.2）	K6CM-VBM□-EIP （EIP-Ver.1.0/1.1）
K6CM-ISM□-EIP （EIP-Ver.1.2）	K6CM-ISM□-EIP （EIP-Ver.1.0/1.1）

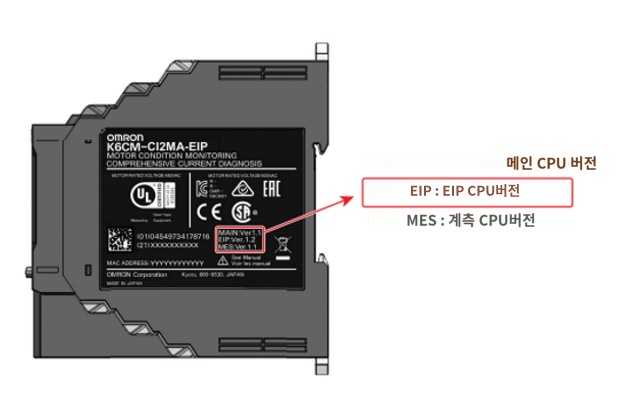

EIP CPU 버전은 본체(아래 그림) 빨간 테두리 부분에 기재가 있습니다.

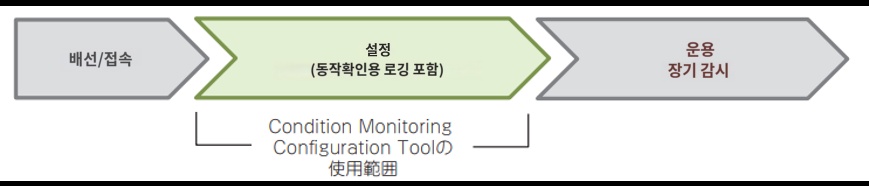

Condition Monitoring Configuration Tool은 상태감시기기와 연결하여 다음과 같은 내용을 수행할 수 있습니다.

·상태 감시 기기의 설정
표시 화면에 따라 직관적으로 설정할 수 있습니다.

·로깅기능*1
상태 감시 기기로부터 취득한 계측 데이터를, 시계열에 기록·축적할 수 있습니다.

·디지털 보전 기록 (K7DD만)
이상 상태의 진행 정도를 추측해, 장치의 상태를 기록으로서 남길 수 있습니다.

■전용 툴 기능/사양

기능/사양	상세
접속 대수	대수 제한 없음(PC 스펙에 의존) 각 기종(K6CM-CI, K6CM-VB, K6CM-IS, K6PM, K7GE, K7TM, K7DD)을 1대씩, 센서나 프 로브는 최대수(K6PM의 비접촉 온도 센서×31대, K7GE 프 로브 유닛×8대 K7TM×2CH)의 조건으로 동작 확인을 하고 있습니다(로깅 간격: 최소 로깅 기간: 7일간).
로깅 대상 데이터	특징량, 상태는 모두 2개까지 표시 가능.
그래프 표시	접힌선*2
로깅 간격	K6CM: 없음(*3), 5초, 1분, 10분, 1시간 K6PM : 1분, 10분, 30분, 1시간, 6시간 K7GE : 1분, 10분, 30분, 1시간, 6시간 K7TM : 5초, 1분, 10분, 30분, 1시간 K7DD : 없음(*3), 5초, 10초, 30초, 1분
로깅기간(최대)	규정 없음 (PC 스펙에 의존) *1
로깅 파일 자동 저장	불가(수동). 로깅 파일은, 화면 왼쪽 위의［파일］메뉴로부터［프로젝트의 보존］을 선택하는 것으로 보존됩니다.로깅 정지 후 '프로젝트 저장'을 수행하지 않고 우측 상단의 '×'로 종료할 경우 로깅 내용이 손실됩니다.
로깅 파일 형식	CSV 파일
PC~상태감시기기간의 통신 방식	K6CM：Ethernet（Modbus TCP） K6PM：Ethernet（Modbus TCP） K7GE、K7TM、K7DD： 개인용 컴퓨터 間：Ethernet（Modbus TCP） 통신 변환기~상태 감시 기기 사이: RS-485 통신(Modbus RTU) RS485-Ethernet 통신 변환기: MOXA사 MGate MB3170으로 평가 완료. (주의:RS485-USB통신 변환기:LINEEYE사 SI-35USB-2는 사용 불가.)

*1·본 툴에는, 계측 데이터를 수집, 보존하는 로깅 기능도 탑재하고 있습니다만, 설정을 서포트하기 위한 기능이며 장기적인 운용을 상정하고 있지 않습니다.장기적인 데이터 수집을 할 경우에는 용도에 따른 시스템(PLC, PT 등)을 구축하여 사용해 주십시오.
상세한 내용은 '상태 감시 기기 설정 툴 사용 가이드'의 '처음으로'를 참조하십시오.

·로깅 기능 실행 중에는 데이터가 저장되지 않으므로 1주일마다 로깅을 중단하고 프로젝트를 저장하십시오.
정기적으로 저장하지 않고 로깅을 계속 실행하면 본 소프트웨어가 예상치 못한 종료시나 메모리 제한 도달에 의한 로깅 정지 시 미저장 데이터를 잃을 수 있습니다.

·로깅데이터파일(Logging_***.csv)을편집하지마세요.
본소프트웨어가 로깅 데이터를 정상적으로 읽어들이지 못하게 될 가능성이 있습니다.

*2 로깅(트렌드 모니터) 화면에서 로깅 시작 시각이 그래프 좌측에서 고정됩니다.
이 때문에 시간이 지남에 따라 그래프가 스크롤되지 않고 플롯점이 오르내리기만 하면 변화를 감시할 수 없는 경우가 있습니다(로깅 정지 후 확대, 축소, 스크롤 가능).사용 가능 여부는 도입 전에 실제 기기로 평가하는 것이 좋습니다.

*3 「간격」=「없음」일 때, 규정은 없습니다만, 수백 msec 정도입니다(참고치: 보증치는 아닙니다).
로깅하는 특징량의 수나 감시기기의 대수나 PC의 성능 등에 따라서도 달라집니다.실제 기기에서의 동작 확인이 필요합니다.
