【질문 상세】
온도 조절기 E5□C를 사용하여 CompoWay/F 통신으로 PLC와 연결하고자 합니다. 통신 설정 각 항목의 의미를 알려주십시오.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5AR/E5ER/E5CD/E5ED
(시리즈명 끝에 -B, -T, -H, -HT가 붙은 것도 대상입니다)

【상황/환경】
・시동 중, 연결 테스트 중
・오므론제 PLC와의 조합

조건

온도 센서 배선 완료

입력 종류 설정 완료

통신 기능 있음

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


■각 파라미터 확인 절차는 여기

	키 조작	표시	조작 내용
1	키 명칭		전원을 켠다

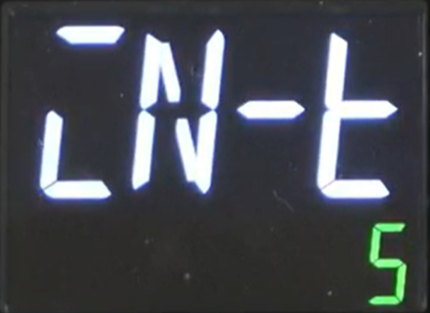

2			레벨 키를 3초 이상 길게 눌러 [iN-T]를 표시합니다(초기 설정 레벨)

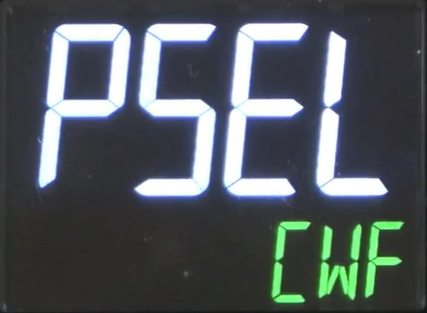

3			레벨 키를 1회 눌러 [PSEL]을 표시합니다(통신 설정 레벨) 설정이 [CWF]로 되어 있는지 확인 Modbus 및 상위 링크(FINS) 등의 설정이 가능

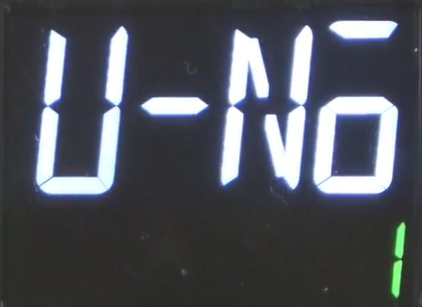

4			모드 키를 1회 눌러 [U-No]를 표시합니다 통신 유닛 번호 설정 [0~99] 설정 가능

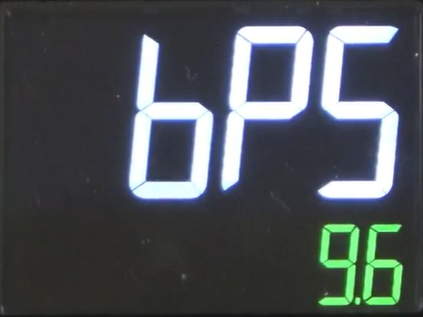

5			모드 키를 1회 눌러 [bPS]를 표시합니다 통신 속도 설정[9.6, 19.2, 38.4, 57.6] 설정 가능

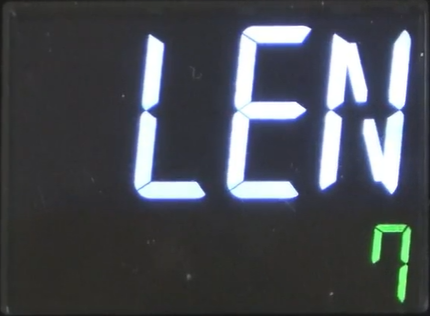

6			모드 키를 1회 눌러 [bPS]를 표시합니다 통신 데이터 길이 설정 [7, 8] 비트 설정 가능

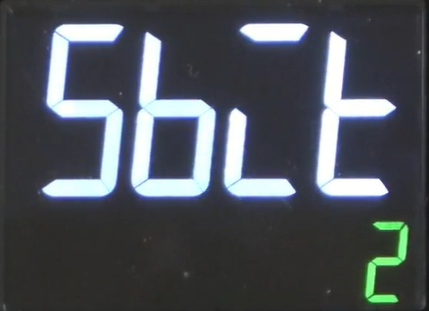

7			모드 키를 1회 눌러 [Sbit]을 표시합니다 통신 스톱 비트 설정 [1, 2] 비트 설정 가능

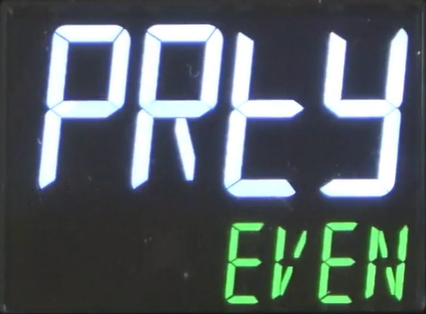

8			모드 키를 1회 눌러 [PRtY]를 표시합니다 통신 패리티 설정[없음, 짝수, 홀수] 설정 가능

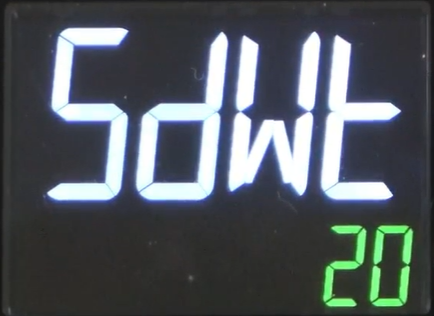

9			모드 키를 1회 눌러 [SdWt]를 표시합니다 송신 대기 시간 설정 [0~99] 설정 가능
10			레벨 키를 1회 눌러 [iN-T]를 표시합니다(초기 설정 레벨)

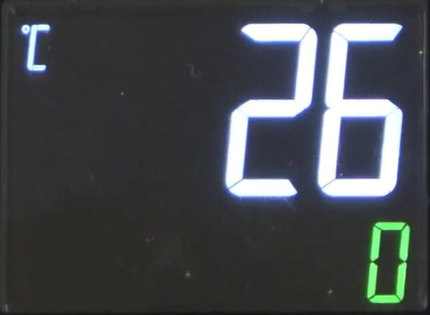

11			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감(운전 레벨)

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -B, -T, -H, -HT 부착 모델도 대상입니다. 시리즈에 따라 모드 전환 절차 및 설정 가능한 항목이 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―

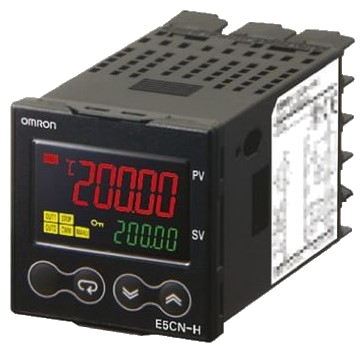

E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR

*1 모드 전환 절차가 다른 시리즈에 대해서는 자세한 내용은 사용자 매뉴얼에서 확인하십시오.
E5□C-T 시리즈 　　E5□N-HT 시리즈　E5□R 시리즈
매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
