【질문 상세】
온도 조절기 E5□C를 사용하며 설정을 변경할 수 없도록 설정값에 보호 기능을 적용하고 싶습니다.
보호 수준 설정이 있는 것으로 보이지만, 조작 절차를 알려주세요.
※ 대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 것도 대상입니다)

【상황/환경】
・시동, 사용 중 등
・키 프로텍트를 설정하고 싶음

조건

온도 센서 배선 완료

입력 종류 설정 완료

파라미터 마스크 설정 완료 *1

*1 파라미터 마스크 기능은 별매 설정 도구 CX-Thermo에서 필요한 파라미터만 표시할 수 있는 기능입니다.

【해결 방법】
■동영상으로 보시려면 여기를 클릭하세요


＜예: 키 조작으로 설정 변경을 제한하는 경우＞
■ 조작 절차

	키 조작	표시	조작 내용

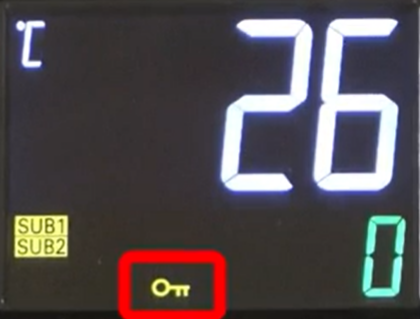

1	키 명칭		전원을 켠다

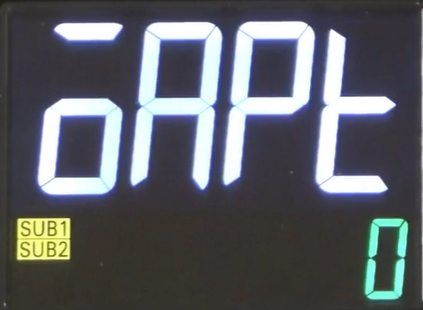

2			레벨 키 + 모드 키를 동시에 3초 이상 길게 눌러 [oAPt]를 표시합니다(보호 레벨). (oAPt는 운전 레벨 및 조정 레벨의 기능을 제한합니다)

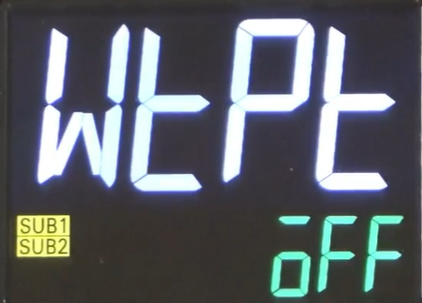

3			모드 키를 2회 눌러 [WtPt]를 표시합니다 (WtPt는 키 조작에 의한 설정 변경을 제한합니다)

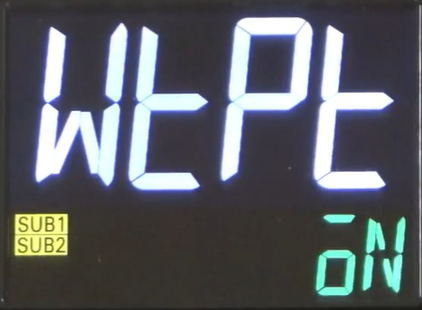

4			위쪽 키를 한 번 눌러 설정값을 [ON]으로 변경합니다.
5			레벨 키와 모드 키를 동시에 1초 이상 길게 눌러 현재값 표시로 돌아갑니다(운전 레벨) 설정 변경 보호를 활성화했기 때문에 열쇠 마크가 점등됩니다

기타 보호 가능한 항목에 대한 설명은 동영상을 참조하십시오.

【대상 기종】

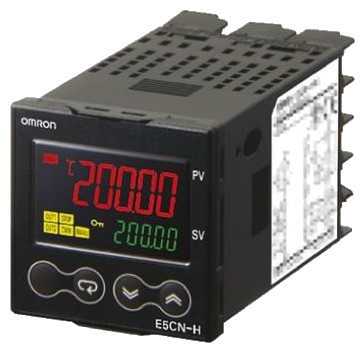

본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다.)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
