【질문 상세】
온도 조절기 E5□C를 사용하여 현재 온도가 낮아지면 경보를 울리고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5AR/E5ER/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

조건

보조 출력 기능이 있는 형식

온도 센서 배선 완료

입력 종별 설정 완료

보조 출력 10% 할당: 경보 1로 설정 완료

【해결책】
예: 현재값이 목표값 25℃보다 5℃ 낮아지면 경보를 발령하는 경우의 설정

설정 항목	설정값 예시
목표값(SV)	25℃
경보 1종별(ALt1)	3
경보값1(AL-1)	5

■동영상으로 보시려면 여기를 클릭하세요


■조작 절차는 여기

	키 조작	표시	조작 내용

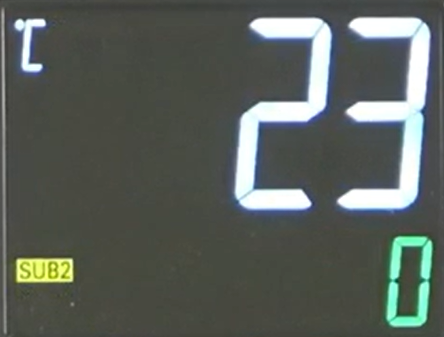

1	키 명칭		전원을 켠다

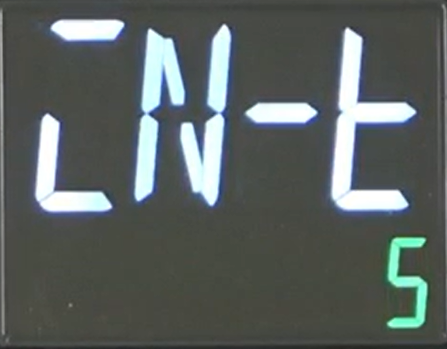

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다(초기 설정 레벨)

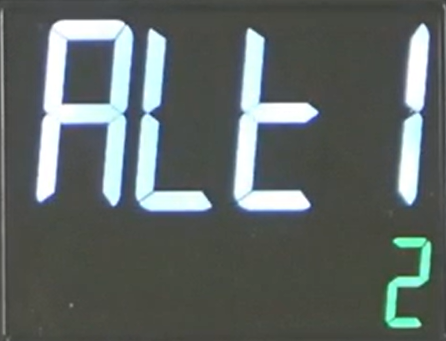

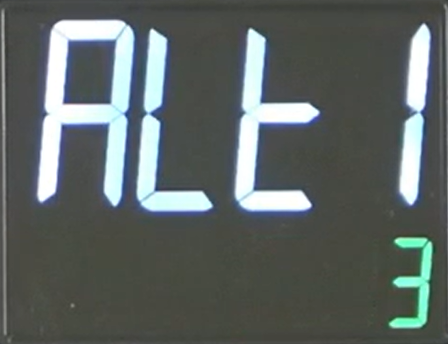

3			모드 키를 여러 번 눌러 [ALt1]을 표시합니다
4			위 키를 1회 눌러 설정값을 [3]으로 변경합니다
5			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감(운전 레벨)

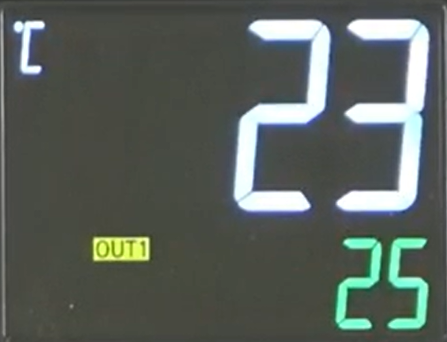

6			업 키를 길게 눌러 목표값을 [25]로 변경합니다

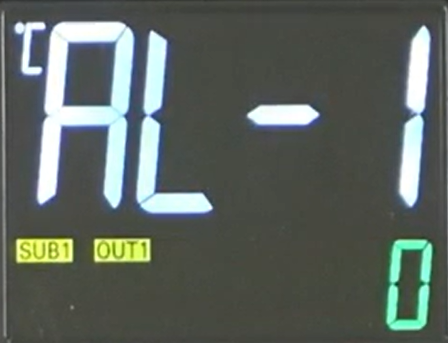

7			모드 키를 1회 눌러 [AL-1]을 표시합니다

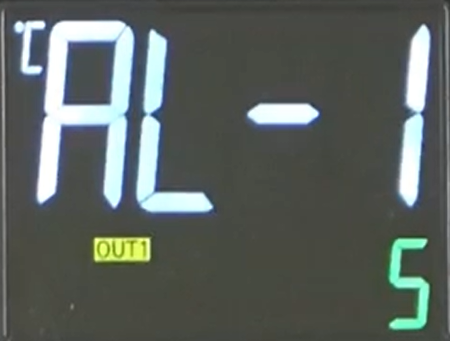

8			위쪽 키를 여러 번 눌러 설정값을 [5]로 변경합니다

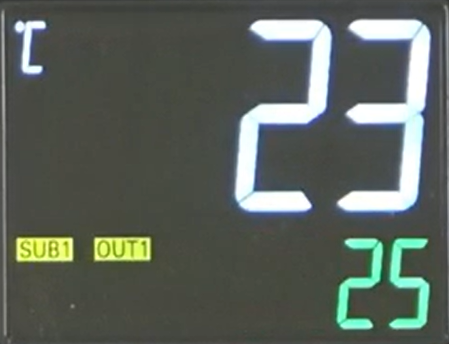

9			모드 키를 여러 번 눌러 현재값 표시로 돌아갑니다(운전 레벨)

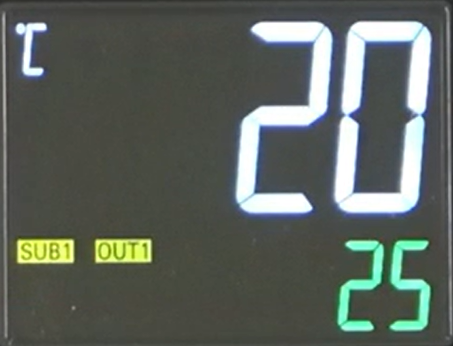

10	―		현재값이 20℃ 미만으로 떨어졌을 때 SUB1이 출력됨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -U, -B, -T, -H, -HT 부착 모델도 대상입니다. 시리즈에 따라 모드 전환 절차가 다릅니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―

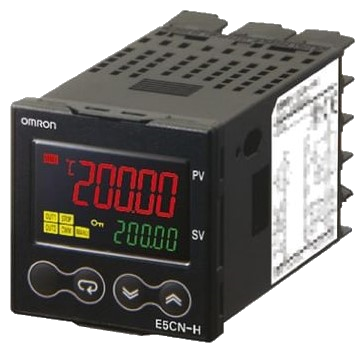

E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
