【동영상】 온도 조절기(디지털 조절계 E5CC 등)와 미쓰비시제 PLC 간의 프로그램리스 통신 초기 설정 절차를 알려주세요.

【동영상】 온도 조절기(디지털 조절계 E5CC 등)와 미쓰비시제 PLC 간의 프로그램리스 통신 초기 설정 절차를 알려주세요.

【질문 상세】
온도 조절기 E5□C를 사용하여 미쓰비시제 PLC와 프로그램리스 통신을 하고자 합니다. 통신 설정 레벨의 초기 설정 조작 절차를 알려주십시오.
※대상 시리즈: E5CC/E5EC/E5AC/E5GC/E5DC/E5CD/E5ED 시리즈의 통신 타입
(시리즈명 말미 -B, -T 부착 제품도 대상입니다)

【상황/환경】
・미쓰비시제 MELSEC-Q 시리즈 1대와 연결하고자 함
・PLC의 DM15000부터 사용

조건

온도 센서 배선 완료(입력 종별 설정 완료)

통신 기능 있음

연결 대수 1대

상위 기종 미쓰비시 MELSEC-Q/-L/-FX/iQ-R 시리즈

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


〈예: 미쓰비시 MELSEC 시리즈 1대와 연결할 경우 설정〉
■ 조작 절차는 여기

	키 조작	표시	조작 내용
1	키 명칭		전원을 켠다

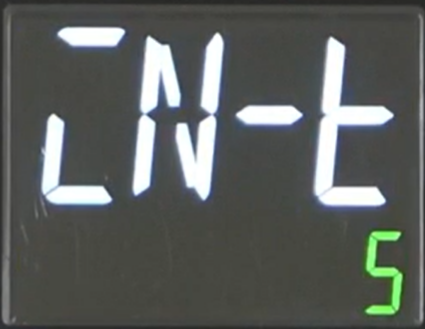

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다(초기 설정 레벨)

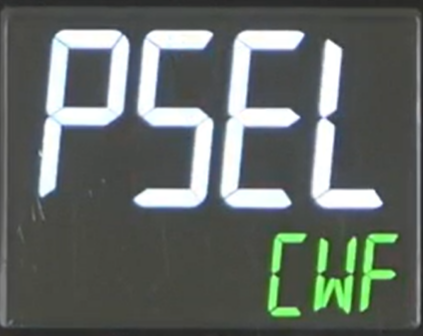

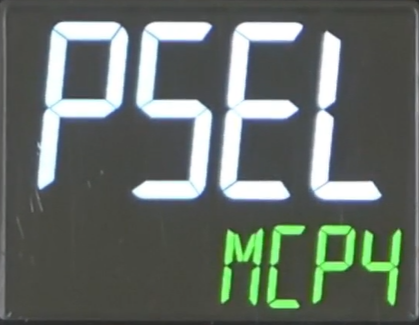

3			레벨 키를 1회 눌러 [PSEL]을 표시합니다(통신 설정 레벨)
4			업 키를 여러 번 눌러 설정값을 변경합니다 ・MELSEC-Q/-L/iQ-R 시리즈의 경우 → [MCP4] ・MELSEC-FX 시리즈의 경우 → [FXP4]

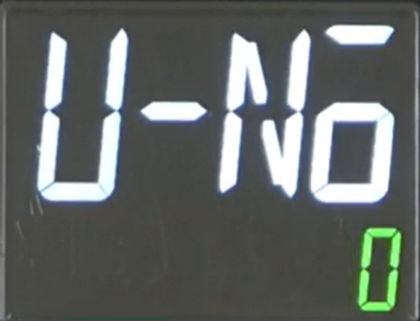

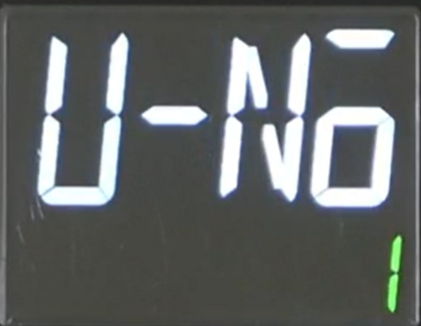

5			모드 키를 1회 눌러 [U-No]를 표시합니다
6			다운 키를 1회 눌러 설정값을 [0]으로 변경한다

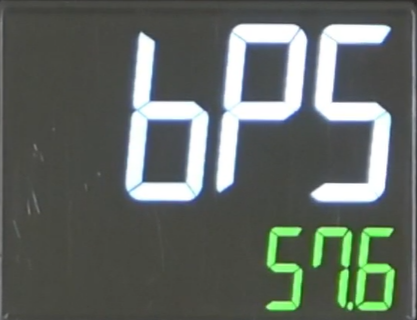

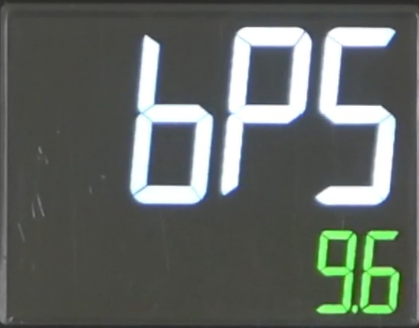

7			모드 키를 1회 눌러 [bPS]를 표시합니다
8			업 키를 여러 번 눌러 설정값을 변경합니다 ・MELSEC-Q/-L/iQ-R 시리즈의 경우 → [57.6] ・MELSEC-FX1/2는 [19.2], FX3의 경우 → [38.4]

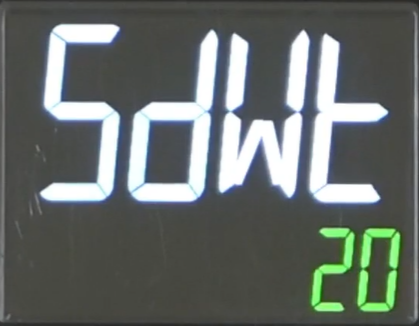

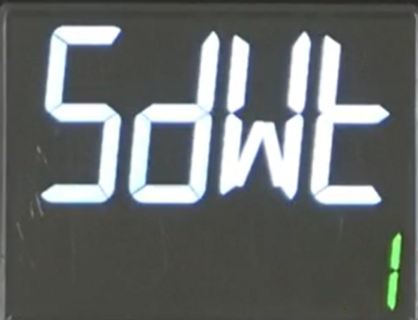

9			모드 키를 1회 눌러 [SdWt]를 표시합니다
10			다운 키를 여러 번 또는 길게 눌러 설정값을 [1]로 변경한다

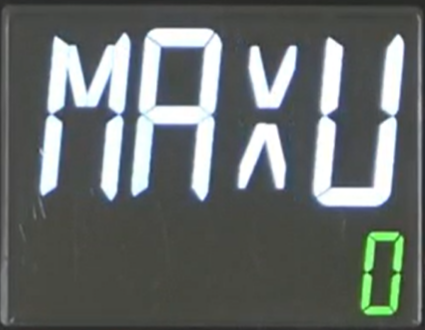

11			모드 키를 1회 눌러 [MAXU]를 표시한다 (이번에는 1대이므로 0으로 설정되어 있는지 확인)

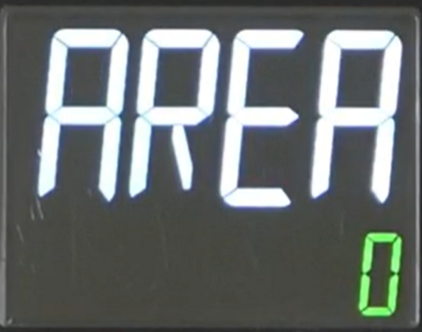

12			모드 키를 1회 눌러 [AREA]를 표시한다 (이번에는 DM을 사용하므로 0인지 확인)

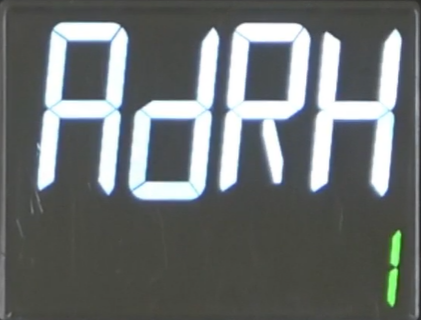

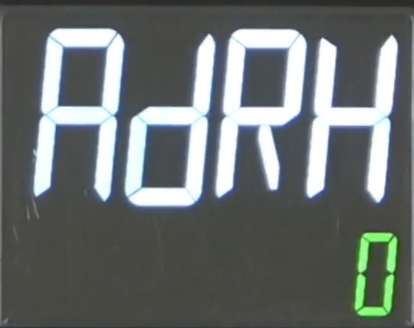

13			모드 키를 1회 눌러 [AdRH]를 표시한다
14			위쪽 키를 한 번 눌러 설정값을 [1]로 변경한다

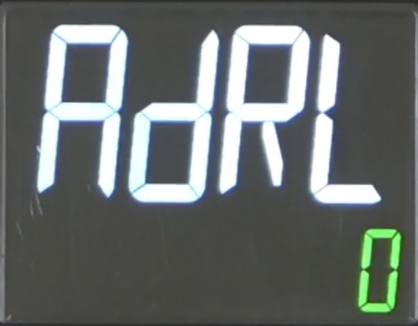

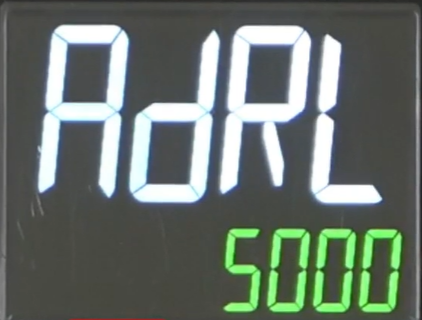

15			모드 키를 1회 눌러 [AdRL]을 표시합니다
16			위쪽 키를 길게 눌러 설정값을 [5000]으로 변경합니다

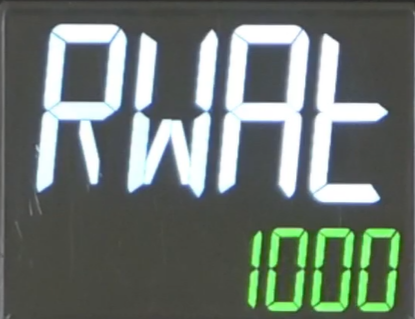

17			모드 키를 한 번 눌러 [RWAt]를 표시한다 (일반적으로 초기값 그대로 사용합니다. 1000으로 설정되어 있는지 확인)

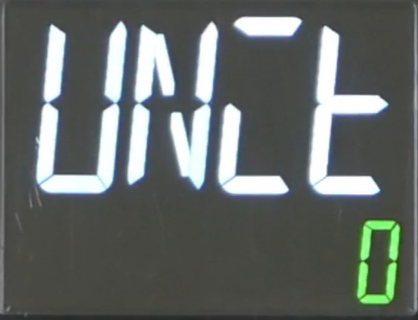

18			모드 키를 1회 눌러 [UNit]을 표시합니다 (일반적으로 초기값 그대로 사용합니다. 미쓰비시 PLC의 국번 설정에 해당)

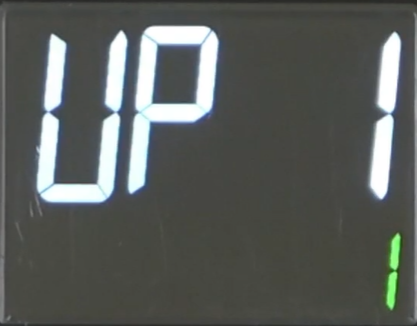

19			모드 키를 1회 눌러 [UP 1]을 표시합니다 (이번에는 초기값 그대로 합니다. 1이 되어 있는지 확인)
20			레벨 키를 1회 눌러 초기 설정 레벨로 복귀( [iN-t] 표시 )

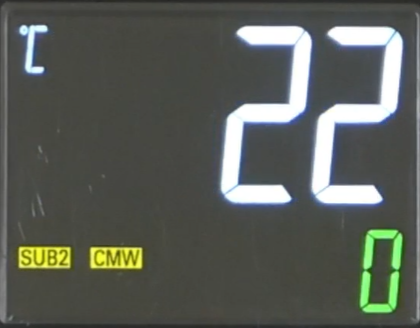

21			레벨 키를 길게 눌러 운전 레벨로 돌아감( 현재값 표시 )

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -B, -T 부착 모델도 대상입니다)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
