【동영상】온도 조절기(디지털 조절계 E5CC 등)의 보조 출력을 제어 출력으로 사용하고 싶습니다. 설정을 알려주세요.

【동영상】온도 조절기(디지털 조절계 E5CC 등)의 보조 출력을 제어 출력으로 사용하고 싶습니다. 설정을 알려주세요.

【질문 상세】
온도 조절기 E5□C의 전류 출력 타입을 보유하고 있으나, 릴레이 출력이 필요하여 보조 출력을 사용하고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5CD/E5ED
(시리즈명 말미 -U, -B, -T, -H, -HT 부착 제품도 포함됩니다)



【상황/환경】
・전압 출력/전류 출력 타입을 보유하고 있으나 릴레이 접점 출력이 필요하다.
・사용 중. 부하 사양이 변경되어 릴레이 접점 출력이 필요하다.

【해결책】
■동영상으로 확인하시려면 여기를 클릭하세요

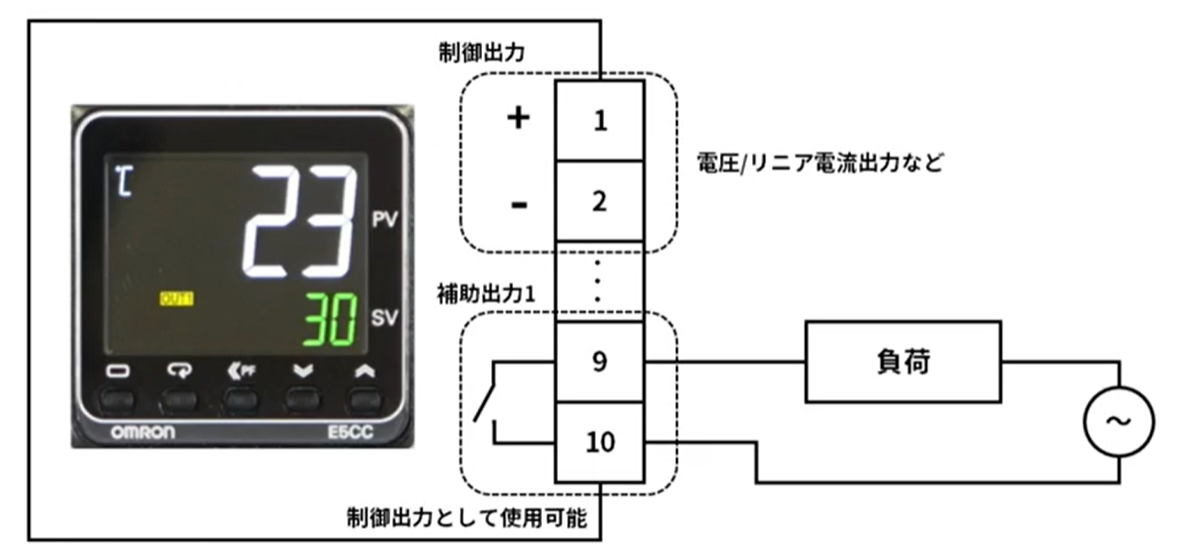

〈예: 보조 출력 1을 제어 출력으로 할당하는 경우〉

■ 조작 절차는 여기

１．보호 기능을 해제합니다
(공장 출하 시에는 보호 기능이 설정되어 있어 고기능 설정 레벨이 표시되지 않으므로 해제합니다)

	키 조작	표시	조작 내용	설정 레벨

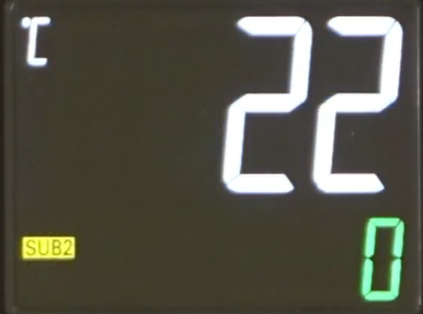

1	키 명칭		전원을 켠다	운전 레벨
2			레벨 키 + 모드 키를 동시에 3초 이상 길게 눌러 [oAPt]를 표시합니다	보호 레벨

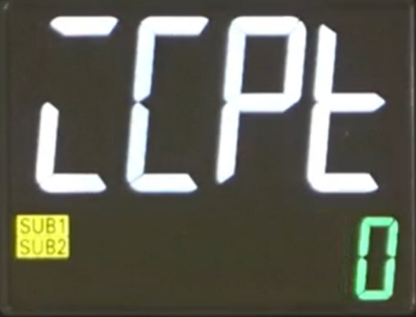

3			모드 키를 1회 눌러 [iCPt]를 표시한다
4			다운 키를 1회 눌러 설정값을 [0]으로 설정한다(보호가 해제됨)
5			레벨 키 + 모드 키를 동시에 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．고기능 설정 레벨로 전환합니다

	키 조작	표시	조작 내용	설정 레벨

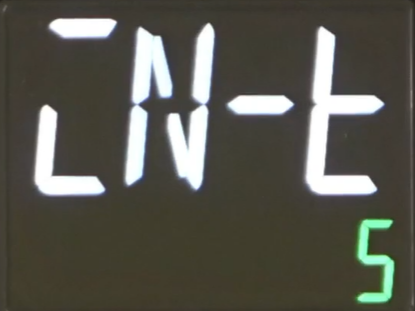

6			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨
7			모드 키를 여러 번 눌러 [AMoV]를 표시합니다
8			다운 키를 길게 눌러 설정값을 [-169]로 변경하고 몇 초간 기다립니다

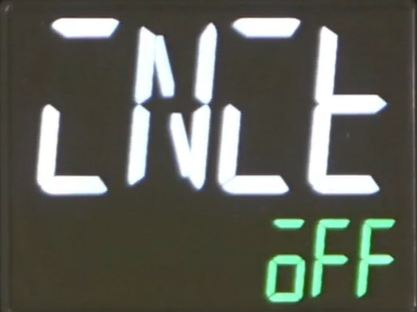

9	ー		[iNiT]가 표시되면 고기능 설정 레벨로 전환 완료	고기능 설정 레벨

３．보조 출력 1 할당을 변경하고 운전 레벨로 복귀

	키 조작	표시	조작 내용	설정 레벨

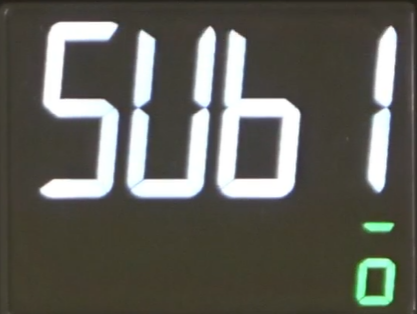

10			모드 키를 여러 번 눌러 [SUb1]의 파라미터를 표시합니다	고기능 설정 레벨
11			다운 키를 여러 번 눌러 설정값을 [o](제어 출력(가열 측))로 설정합니다
12			레벨 키를 1초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨
13			레벨 키를 다시 1초 이상 길게 눌러 운전 레벨로 돌아갑니다	운전 레벨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -U, -B, -T, -H, -HT 부착 모델도 대상입니다. 시리즈에 따라 [iCPt]는 공장 출하 상태에서 [0]입니다.)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―

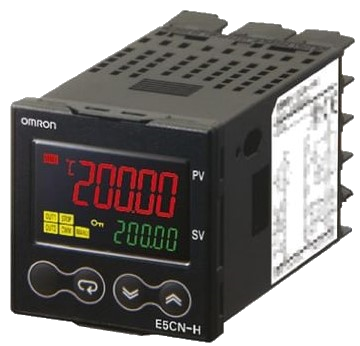

E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
