【동영상】온도 조절기(디지털 조절계 E5CC 등)에서 설정 가능한 목표값에 제한을 두고 싶습니다.

【동영상】온도 조절기(디지털 조절계 E5CC 등)에서 설정 가능한 목표값에 제한을 두고 싶습니다.

【질문 상세】
온도 조절기 E5□C를 사용하여 키 조작 등으로 설정 가능한 목표값의 범위를 제한하고자 합니다. 조작 절차를 알려주십시오. 안전을 위해 설정값을 비정상적으로 높은 값으로 설정할 수 없도록 하고 싶습니다.
※대상 시리즈: E5GC/E5CC/E5DC/E5EC/E5AC/E5GN/E5CN/E5EN/E5AN/E5AR/E5ER/E5CD/E5ED
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

【상황/환경】
안전을 위해 작업자의 오작동 등으로 의도하지 않은 목표값으로 변경되지 않도록 하고 싶습니다.

조건

온도 센서 배선 완료

입력 종류 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


〈예: 목표값(SV)을 100℃ 이상, 0℃ 이하로 변경할 수 없도록 제한하는 경우〉

설정 항목	설정값 예시
목표값 리미트 상한값(SL-H)	100(℃)
목표값 리미트 하한값(SL-L)	0(℃)

■조작 절차는 여기
아래 절차에 따라 설정하십시오.

１．초기 설정 레벨로 이동합니다.

	키 조작	표시	조작 내용	설정 레벨

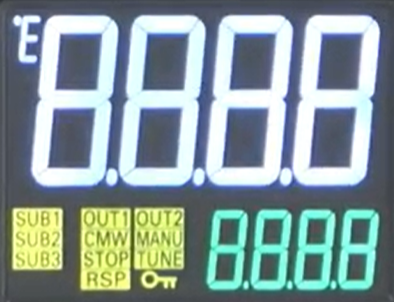

1	키 명칭		전원을 켠다	운전 레벨

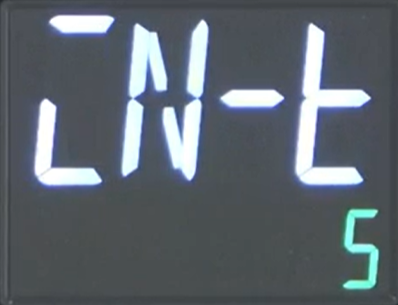

2			레벨 키를 3초 이상 길게 눌러 [ iN-t ]를 표시합니다.	초기 설정 레벨

２．목표값 리미트 상한값, 하한값을 설정하고 운전 레벨로 돌아감

	키 조작	표시	조작 내용	설정 레벨

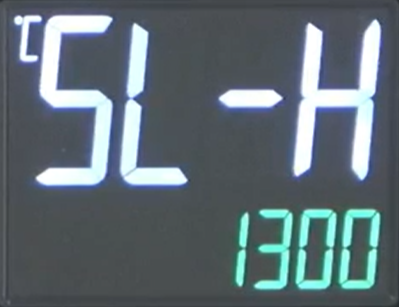

3			모드 키를 여러 번 눌러 [SL-H]를 표시합니다	초기 설정 레벨

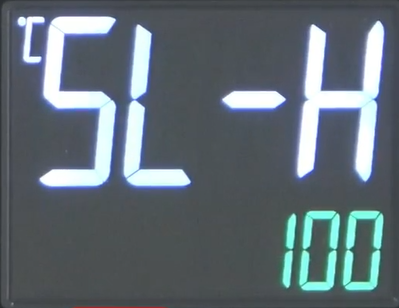

4			다운 키를 길게 눌러 설정값을 [100]으로 변경한다

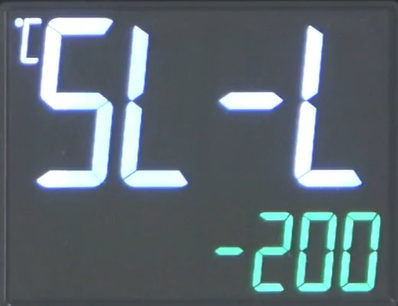

5			모드 키를 1회 눌러 [SL-L]을 표시합니다

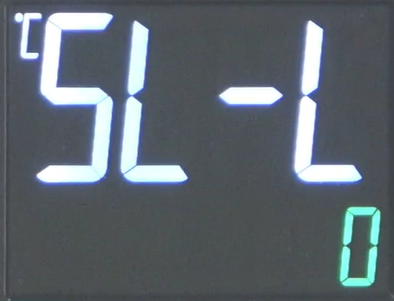

6			업 키를 길게 눌러 설정값을 [0]으로 변경합니다

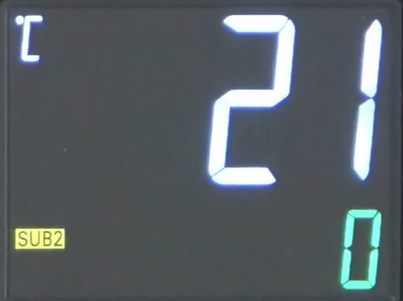

7			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아갑니다	운전 레벨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 것도 대상입니다. 시리즈에 따라 모드 전환 절차가 다릅니다)

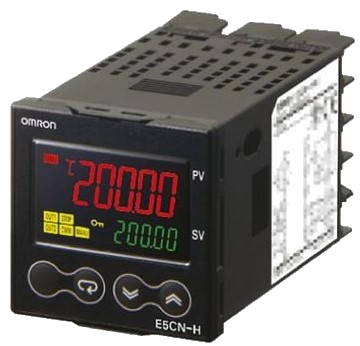

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
