【질문 상세】
온도 조절기 E5□C를 사용하여 4-20mA 출력 신호를 그대로 4-20mA로 출력하지 않고 상한/하한 리미트를 설정하여 출력하고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED/E5CN/E5EN/E5AN/E5GN/E5AR/E5ER
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

【상황/환경】

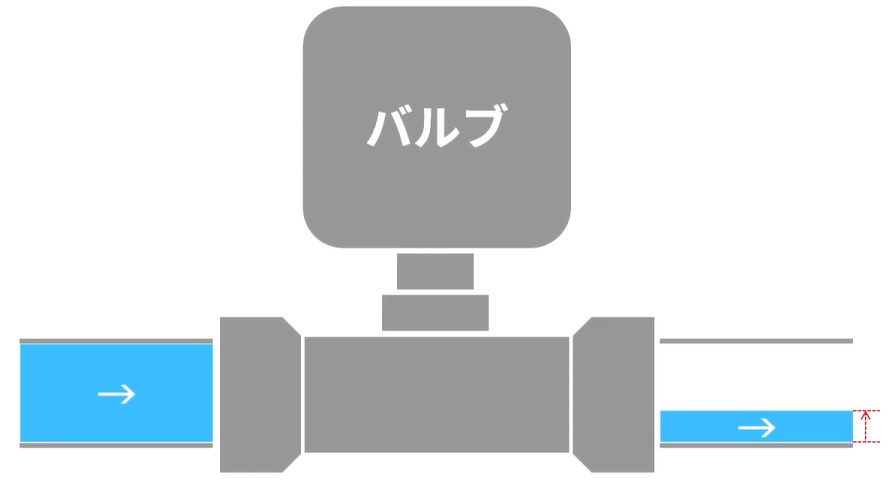

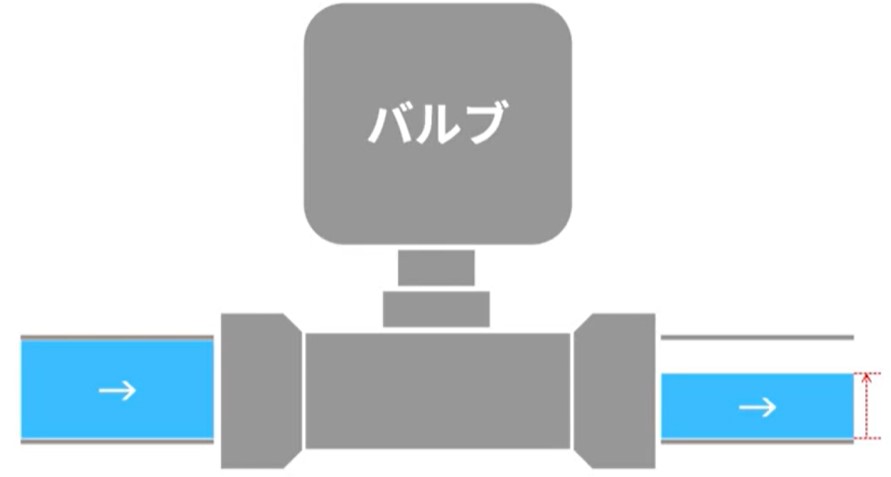

예: 밸브 개폐 시 개방 측과 폐쇄 측 모두 제한하고자 함(완전 개방/완전 폐쇄가 아닌, 과도하게 열리거나 닫히지 않도록 제어하고자 함)

　　 　　



【해결책】
■동영상으로 보시려면 여기를 클릭하세요

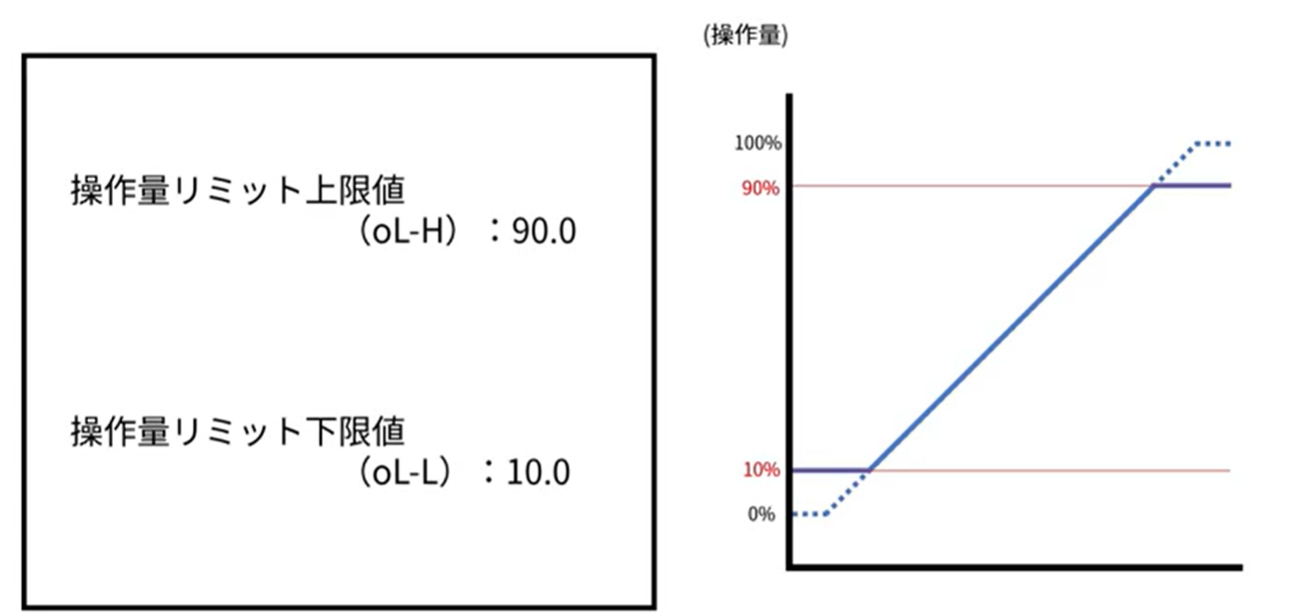

〈예: 4-20mA 출력의 상한 90%, 하한 10%로 설정하고자 하는 경우의 설정〉

설정 항목	설정값 예시
조작용량 리미트 상한값(oL-H)	90.0(%)
조작용량 리미트 하한값(oL-H)	10.0(%)

조건

온도 센서 배선 완료

입력 종류 설정 완료

표준 제어

PID 제어

ST:OFF

■조작 절차는 여기
아래 절차에 따라 설정하십시오.

	키 조작	표시	조작 내용	설정 레벨
1	키 명칭		전원을 켠다	운전 레벨

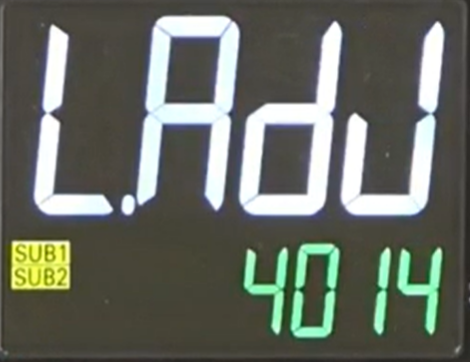

2			레벨 키를 1회 눌러 [L.AdJ]를 표시합니다.	조정 레벨

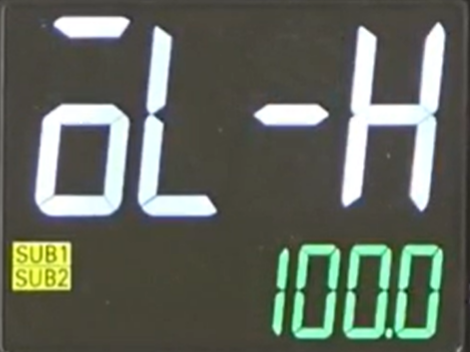

3			모드 키를 여러 번 눌러 [oL-H]를 표시합니다.

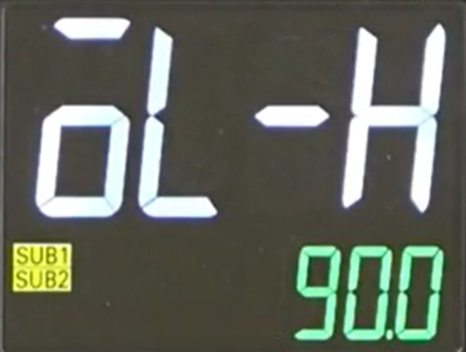

4			다운 키를 길게 눌러 설정값을 [90.0]으로 설정합니다.

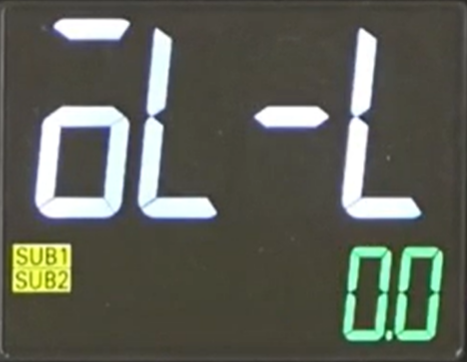

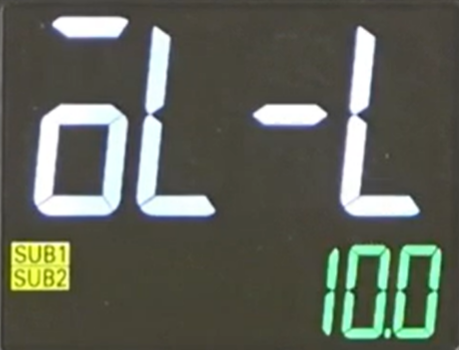

5			모드 키를 1회 눌러 [oL-L]을 표시합니다
6			업 키를 길게 눌러 설정값을 [10.0]으로 설정합니다

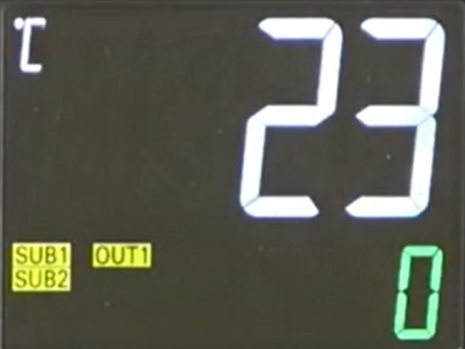

7			레벨 키를 1회 눌러 현재값 표시로 돌아감	운전 레벨

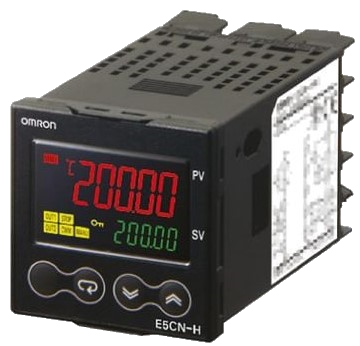

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -T, -HT 부착 및 E5□R 시리즈는 모드 전환 절차가 일부 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
