【동영상 포함】 온도 조절기(디지털 조절계 E5CC 등)에서 경보 설정 파라미터가 표시되지 않습니다. 원인과 표시 방법을 알려주세요.

【동영상 포함】 온도 조절기(디지털 조절계 E5CC 등)에서 경보 설정 파라미터가 표시되지 않습니다. 원인과 표시 방법을 알려주세요.

【질문 상세】
온도 조절기 E5□C를 사용하여 경보 설정을 하고 싶지만, 경보 종류 등의 파라미터가 표시되지 않습니다. 이유와 대처 방법을 알려주세요.
※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED
(시리즈명 끝에 -B, -T가 붙은 제품도 대상입니다)

【상황/환경】
・히터 단선 감지 기능이 있는 형식으로 보조 출력 1을 일반 온도 경보에 사용하고자 함

조건

히터 단선 경보 기능이 있는 기종

온도 센서 배선 완료

입력 종류 설정 완료

【원인】

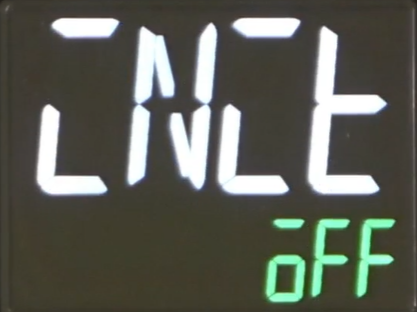

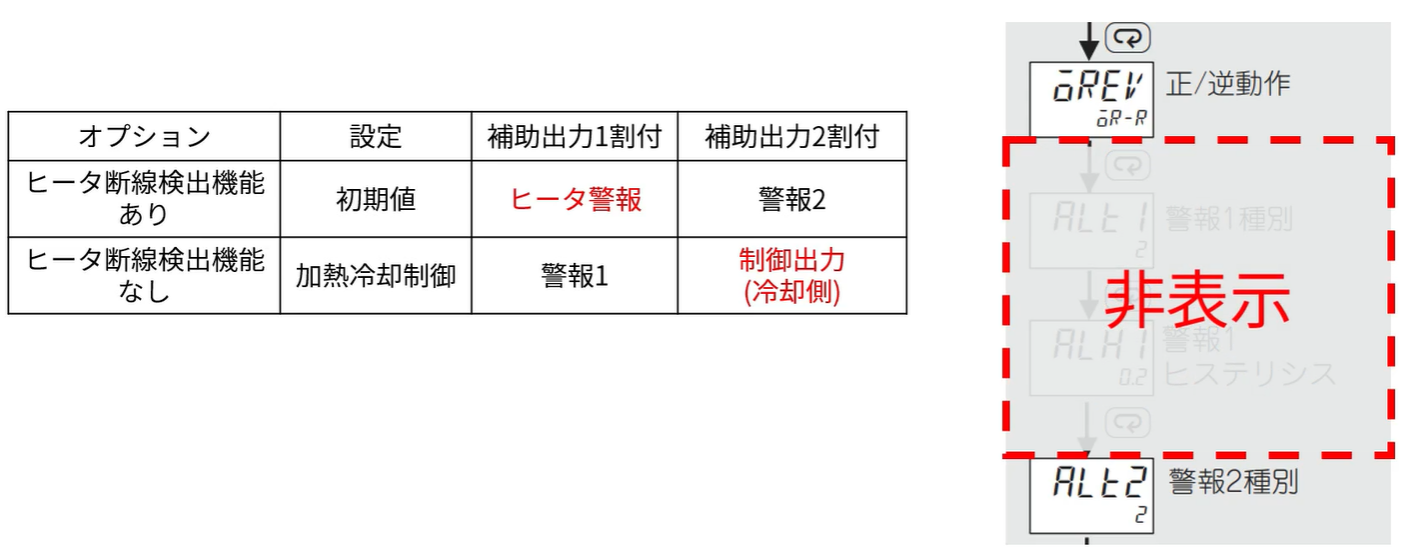

・히터 단선 감지 기능이 있는 기종은 공장 출하 시 설정으로 보조 출력 1에 히터 경보가 할당되어 있습니다. 따라서 경보 1종별 등이 표시되지 않습니다.
・히터 단선 감지 기능이 없는 타입에서도 가열 냉각 제어 설정 시 경보 2 종류 등이 표시되지 않습니다.

【해결 방법】
보조 출력 할당을 변경하면 표시할 수 있습니다.

■동영상으로 확인하시려면 여기를 클릭하세요


■ 조작 절차는 여기
아래 절차에 따라 설정하십시오.

〈예: 보조 출력 1에 할당된 히터 경보를 경보 1에 할당하는 경우〉

１．보호 기능을 해제합니다
(공장 출하 시에는 프로텍트가 걸려 있어 고기능 설정 레벨이 표시되지 않으므로 해제합니다.)

	키 조작	표시	조작 내용	설정 레벨
1	키 명칭		전원을 켠다	운전 레벨
2			레벨 키 + 모드 키를 동시에 3초 이상 길게 눌러 [oAPt]를 표시합니다.	보호 레벨

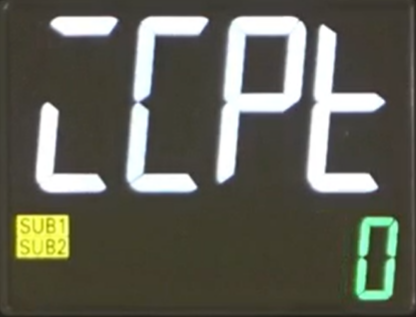

3			모드 키를 1회 눌러 [iCPt]를 표시합니다
4			다운 키를 1회 눌러 설정값을 [0]으로 변경합니다.
5			레벨 키 + 모드 키를 동시에 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．고기능 설정 레벨로 전환한다

	키 조작	표시	조작 내용	설정 레벨
6			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨
7			모드 키를 여러 번 눌러 [AMoV]를 표시합니다
8			다운 키를 길게 눌러 설정값을 [-169]로 변경하고 몇 초간 기다립니다
9	ー		[iNiT]가 표시되면 고기능 설정 레벨로 전환 완료	고기능 설정 레벨

３．보조 출력 1할 부하를 변경하여 운전 레벨로 복귀

	키 조작	표시	조작 내용	설정 레벨

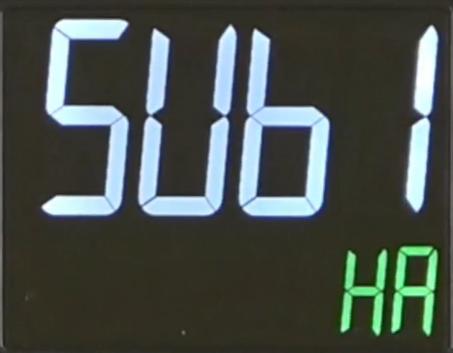

10			모드 키를 여러 번 눌러 [SUb1]의 파라미터를 표시합니다	고기능 설정 레벨

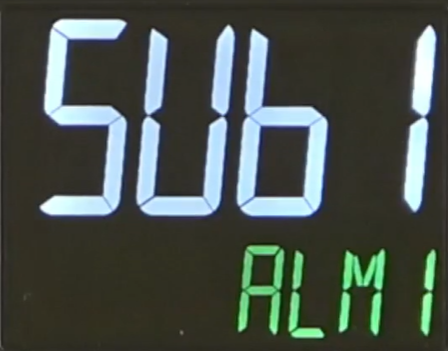

11			다운 키를 여러 번 눌러 설정값을 [ALM1](경보 1)로 설정합니다

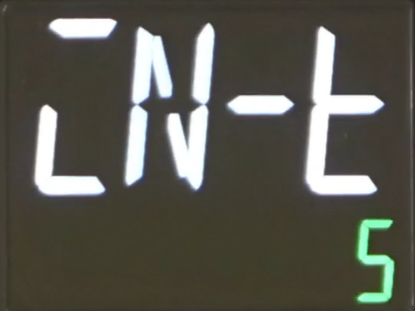

12			레벨 키를 1초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨

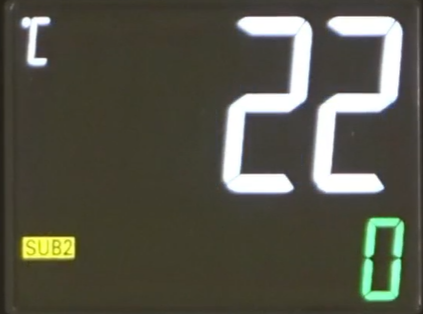

13			레벨 키를 1초 이상 길게 눌러 운전 레벨로 돌아갑니다.	운전 레벨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -B, -T가 붙은 것도 대상입니다.)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
