【질문 상세】

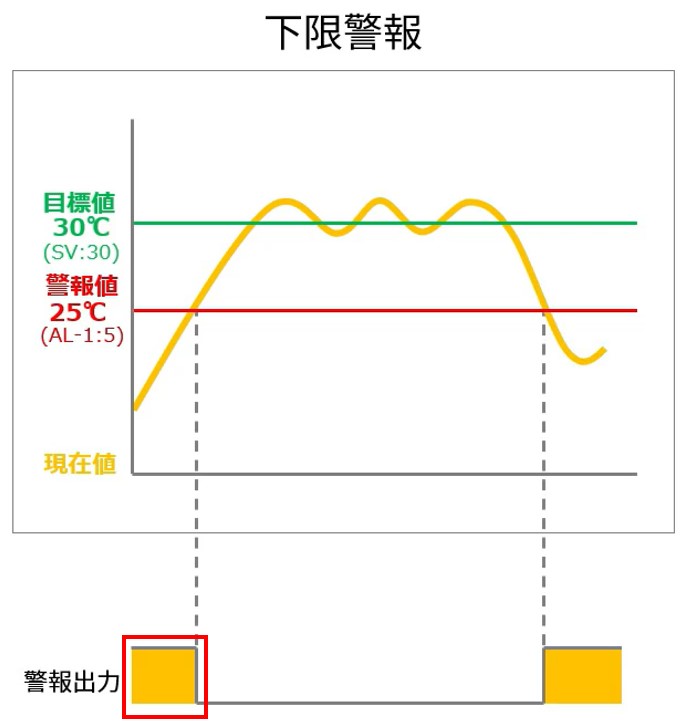

온도 조절기 E5□C에서 하한 경보를 설정했으나, 제어 시작 시 온도가 하한 경보 설정값보다 낮아 경보가 출력됩니다. 이를 방지하기 위한 설정 방법을 알려주십시오.
※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED/E5CN/E5EN/E5AN/E5GN/E5AR/E5ER
(시리즈명 말미 -U, -B, -T, -H, -HT 부착 제품도 대상입니다)


【상황/환경】
・온도 저하 시 경광등을 켜고 싶지만, 기동 시(장치 운전 시작 시)에는 켜고 싶지 않습니다.

조건

온도 센서 배선 완료

입력 종류 설정 완료

보조 출력 10% 할당: 경보 1로 설정 완료

【해결책】
하한 대기 시퀀스를 설정하시면 원하는 제어가 가능합니다.

■동영상으로 확인하시려면 여기를 클릭하세요


■ 조작 절차는 여기
아래 절차에 따라 설정해 주십시오.

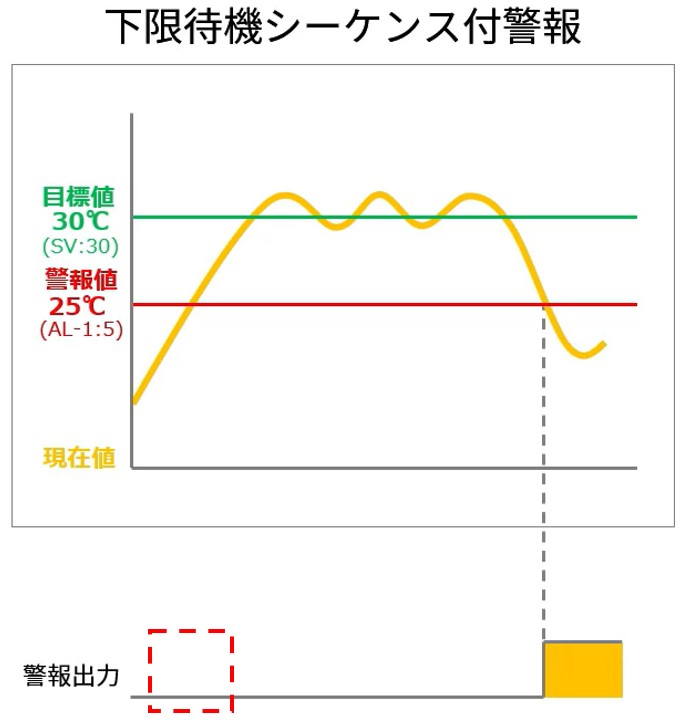

〈예: 하한 대기 시퀀스로 제어 시작 시 이외에 25℃ 이하일 때 보조 출력 1을 켜는 설정(목표값은 30℃)〉
１．경보 종류 설정하기

	키 조작	표시	조작 내용	설정 레벨

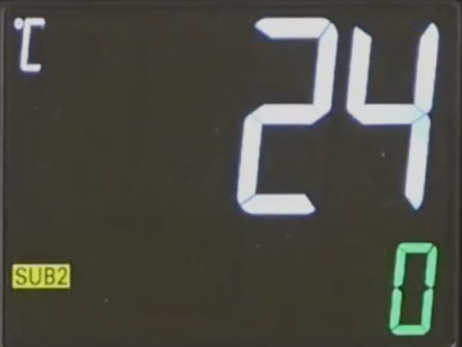

1	키 명칭		전원을 켠다	운전 레벨

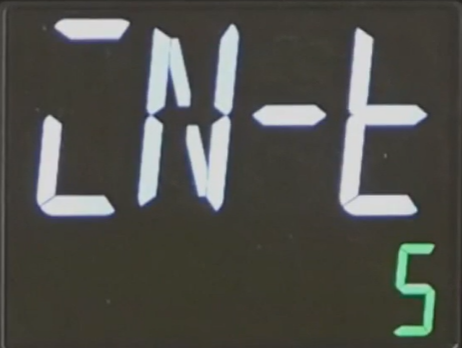

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다.	초기 설정 레벨

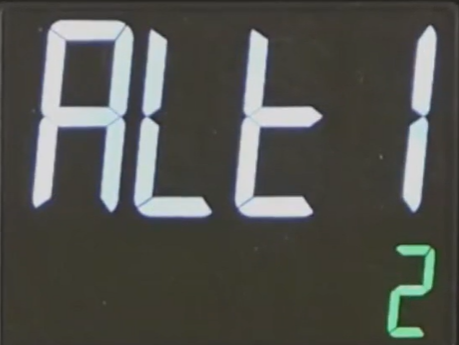

3			모드 키를 여러 번 눌러 [ALt1]을 표시합니다.

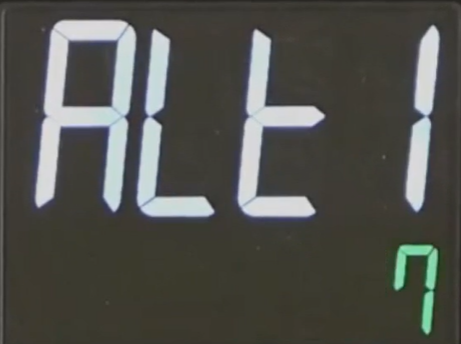

4			위쪽 키를 여러 번 눌러 설정값을 [7]로 변경합니다.
5			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．목표값 설정과 경보값 설정을 한다

	키 조작	표시	조작 내용	설정 레벨

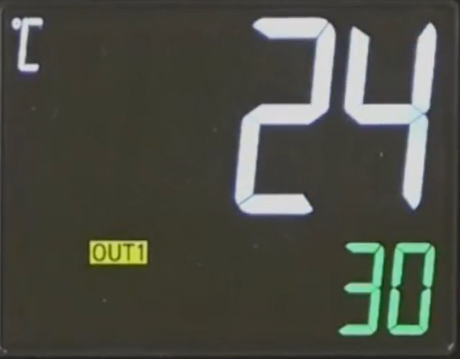

6			위쪽 키를 길게 눌러 목표값을 [30]으로 설정한다	운전 레벨

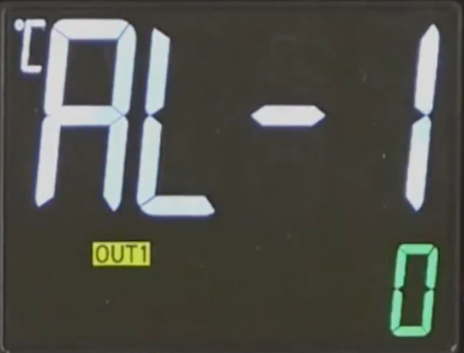

7			모드 키를 1회 눌러 [AL-1]을 표시한다

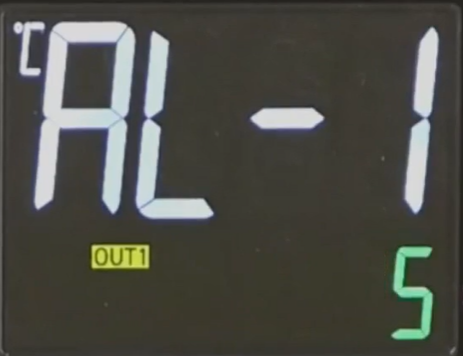

8			업 키를 여러 번 눌러 설정값을 [5]로 변경합니다.

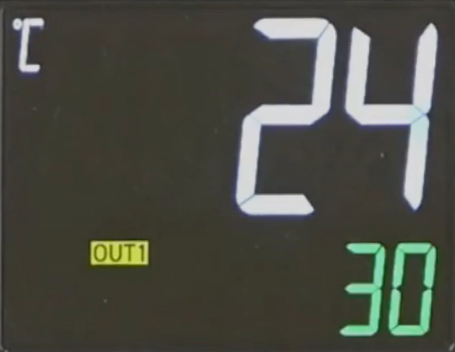

9			모드 키를 여러 번 눌러 현재값 표시로 돌아갑니다

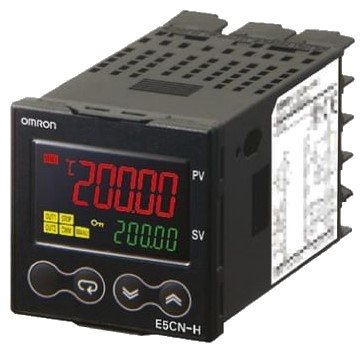

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -U, -B, -T, -H, -HT 부착 모델도 대상입니다. 시리즈에 따라 모드 전환 절차가 일부 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
