【질문 상세】
온도 조절기 E5□C를 사용하며, 제어 정지 시 SSR이 ON된 경우(단락 고장 시) 경보 출력을 내고 싶습니다. 설정 조작 방법을 알려주세요.
※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED/E5CN/E5EN/E5AN/E5GN
(시리즈명 말미 -B, -T, -H, -HT 부착 제품도 대상입니다)

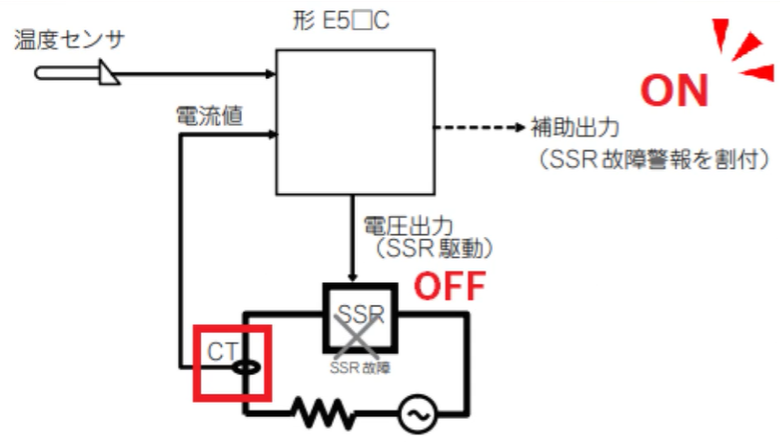

◎SSR 고장 경보란 외장 CT(별매)를 사용하여 제어 출력이 OFF 상태일 때 히터 전류값을 측정하고,
　전류값이 임계값을 초과할 경우 경보를 출력하는 기능입니다.


【상황/환경】
・SSR이 단락 고장 시 경보를 출력하고자 함.

조건

온도 센서 배선 완료

입력 종류 설정 완료

히터 단선・SSR 고장 감지 기능 탑재 기종

【해결책】
■동영상으로 보시려면 여기를 클릭하세요


■ 조작 절차는 여기
아래 절차에 따라 설정해 주십시오.

〈예: SSR 고장 감지 1에 2.5A 설정 시 (제어 출력이 OFF일 때 CT가 2.5A를 초과하는 전류값을 감지하면 SSR 고장 경보를 출력합니다)〉

	키 조작	표시	조작 내용	설정 레벨

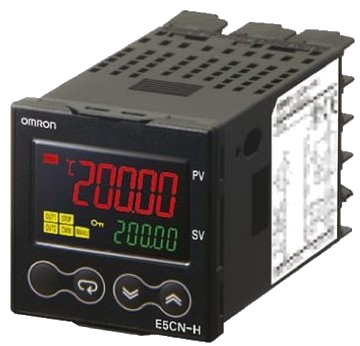

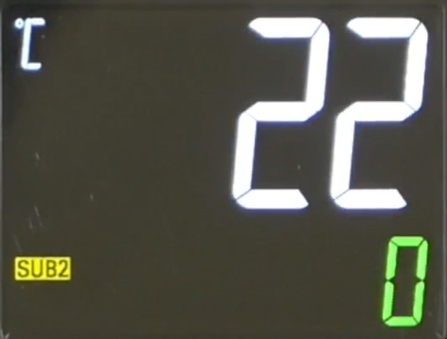

1	키 명칭		전원을 켠다	운전 레벨

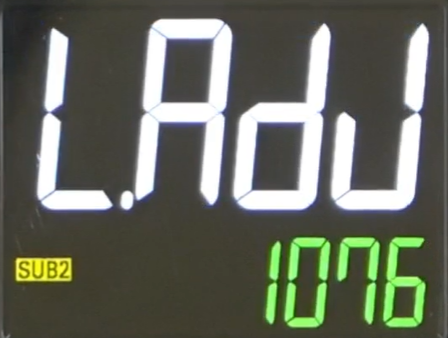

2			레벨 키를 1회 눌러 [L.AdJ]를 표시합니다 *1	조정 레벨

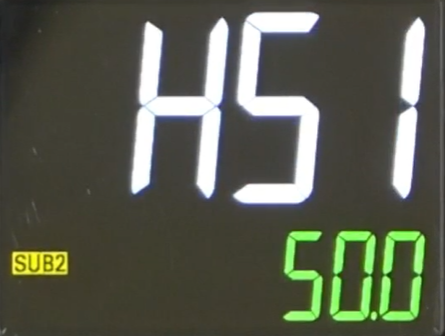

3			모드 키를 여러 번 눌러 [HS1]을 표시합니다

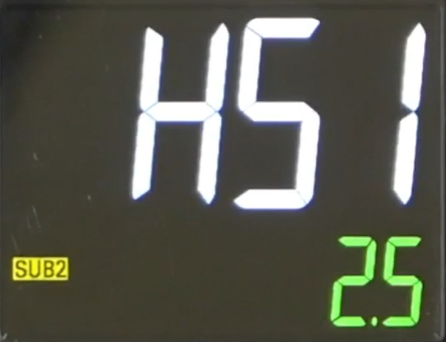

4			다운 키를 1회 눌러 설정값을 [2.5]로 변경합니다.
5			레벨 키를 1회 눌러 현재값 표시로 돌아감 *1	운전 레벨

*1 시리즈 말미 -T, -HT 프로그램 타입은 운전 레벨 ⇔ 조정 레벨 간 전환은 레벨 키 2회 누름입니다.

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 말미 -B, -T, -H, -HT 포함 모델도 대상입니다.)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
