【질문 상세】
온도 조절기 E5□C를 사용 중이며, 현재 온도가 너무 높거나 너무 낮은 경우 모두 보조 출력 1에서 경보를 발생시키고자 합니다. 조작 절차를 알려주십시오.

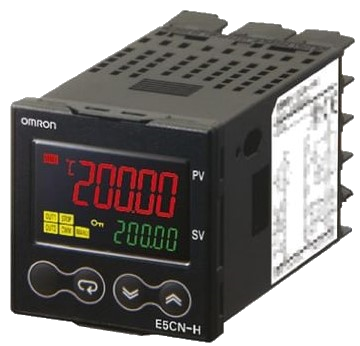

※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED/E5CN/E5EN/E5AN/E5GN/E5AR/E5ER
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)



【상황/환경】
・상한 경보, 하한 경보 모두 하나의 알람을 출력하고 싶습니다.

조건

온도 센서 배선 완료

입력 종류 설정 완료

보조 출력 10% 할당: 경보 1로 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

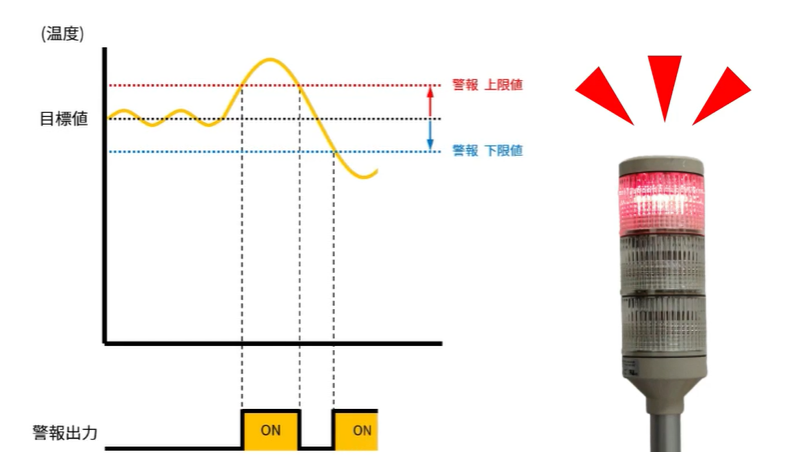

〈예: 목표값 25℃에서, 30℃ 이상 또는 25℃ 이하일 때 경보 1을 ON시키고자 하는 경우〉

설정 항목	설정값
목표값(SV)	25
경보 1종별(ALt1)	1
경보 상한값 1(AL1H)	5
경보 하한값 1(AL1L)	5

■조작 절차는 여기

1. 경보 종류 설정

	키 조작	표시	조작 내용	설정 레벨

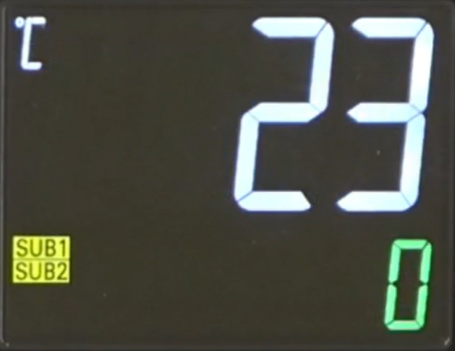

1	키 명칭		전원을 켠다	운전 레벨

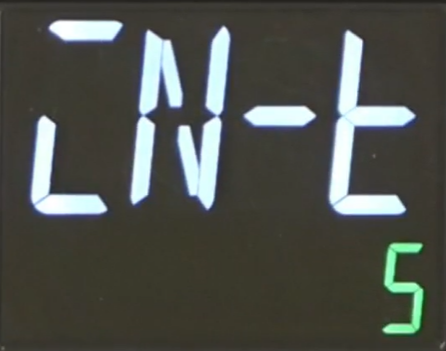

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다.	초기 설정 레벨

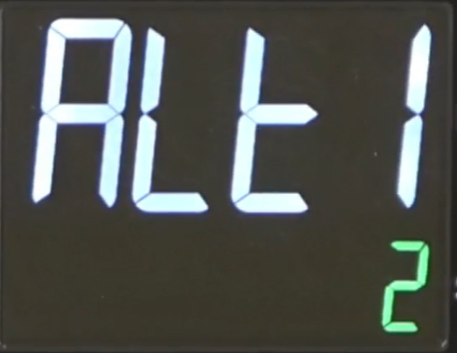

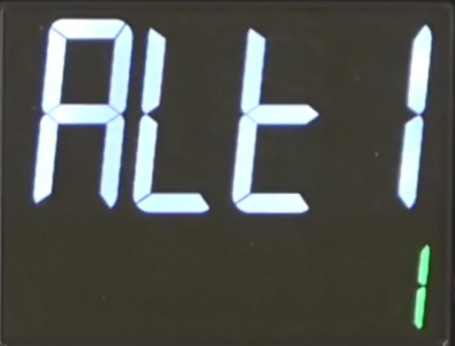

3			모드 키를 여러 번 눌러 [ALt1]을 표시합니다.
4			다운 키를 1회 눌러 설정값을 [1]로 변경합니다.
5			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．목표값 변경 및 경보 상한값, 하한값 설정

	키 조작	표시	조작 내용	설정 레벨

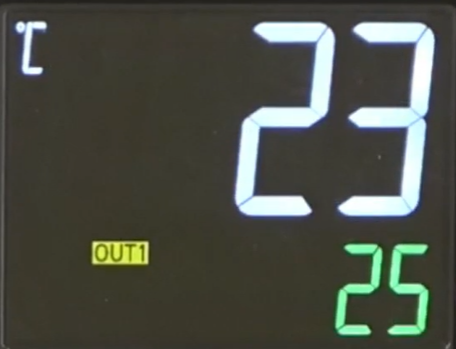

6			위쪽 키를 길게 눌러 [25]로 변경	운전 레벨

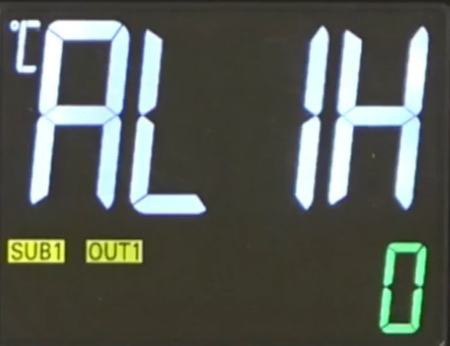

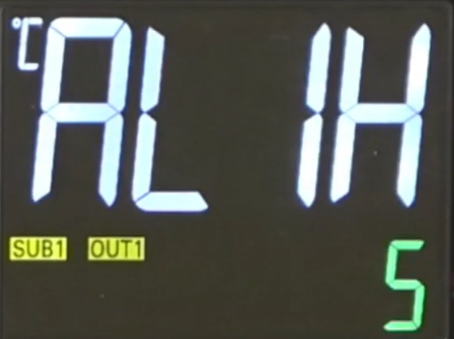

7			모드 키를 1회 눌러 [AL1H]를 표시한다
8			위쪽 키를 눌러 설정값을 [5]로 변경합니다.

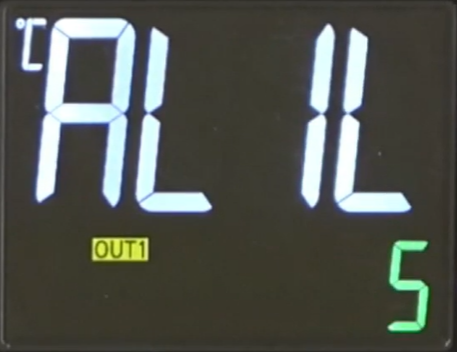

9			모드 키를 1회 눌러 [AL1L]을 표시한다
10			업 키를 눌러 설정값을 [5]로 변경합니다

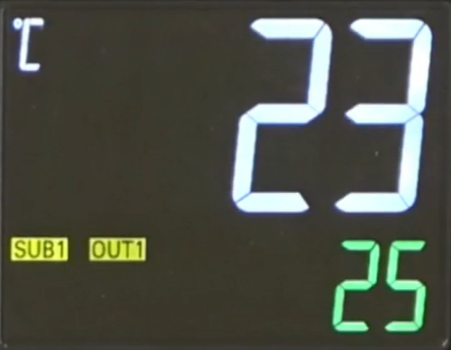

11			모드 키를 여러 번 눌러 현재값 표시로 돌아갑니다

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 모델도 대상입니다. 시리즈에 따라 모드 전환 절차가 일부 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―
E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
