【질문 상세】
디지털 타임 스위치 H5S를 사용하여 월요일부터 금요일까지 9:00에 ON, 17:30에 OFF되도록 설정하고 싶습니다. 조작 절차를 알려주세요.

【상황/환경】
・가동 중, 사용 중
・부하(조명)는 연결 완료

조건

주간 2채널 타입

시간 설정 완료

프로그램 설정 없음

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

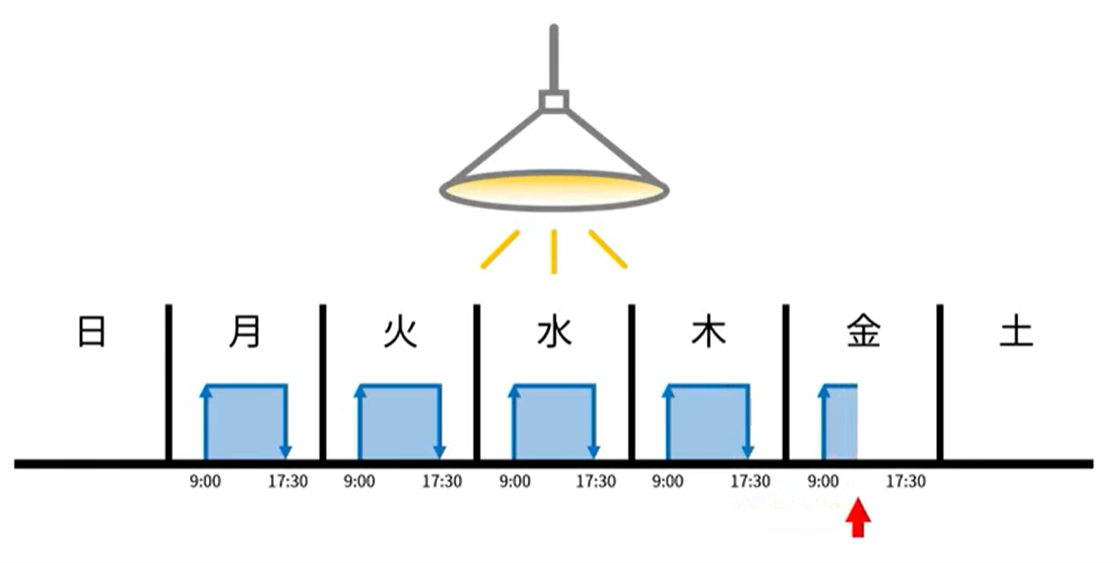

＜예: 월요일부터 금요일까지 9:00~17:30에 조명을 켜는 경우＞

■ 조작 절차는 여기

	키 조작	표시	조작 내용

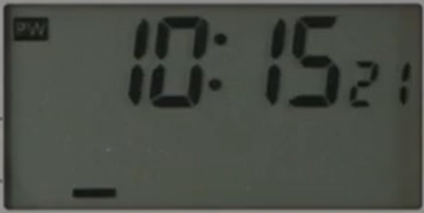

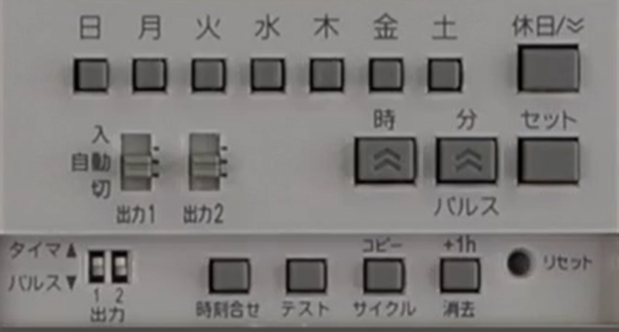

1	키 목록		현재 시각 표시(운전 모드)

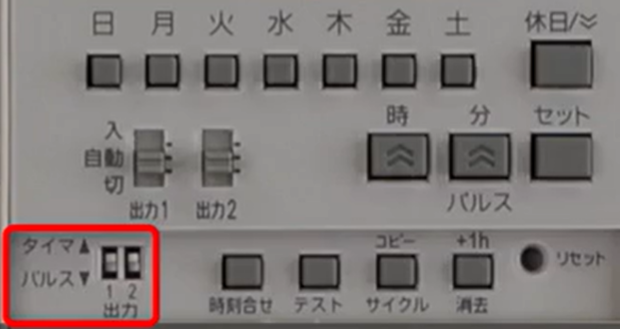

2		―	출력1의 출력 설정이 타이머 동작으로 되어 있는지 확인
3			모드 전환 스위치를 운전→회로1로 전환하여 회로1 설정 모드로 설정

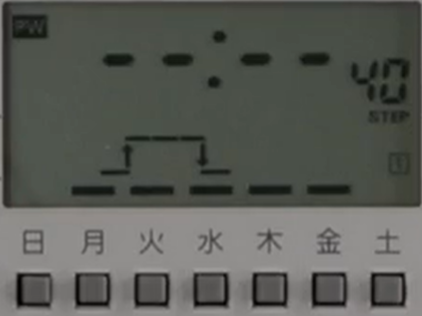

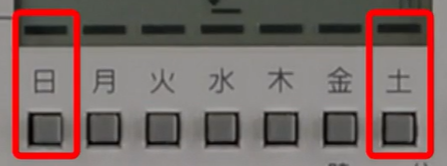

4			일요일과 토요일 키를 눌러 바를 소등시킵니다 (바가 점등된 요일이 동작 요일이 됨)

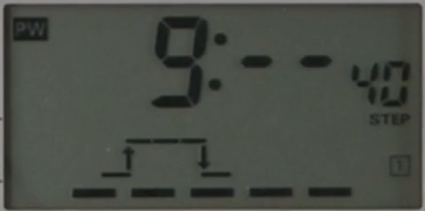

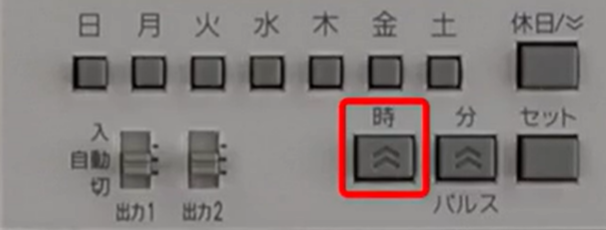

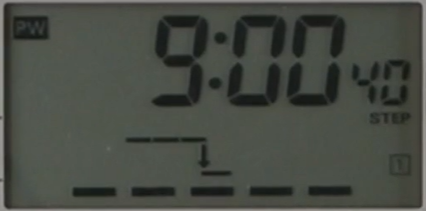

5			시 키를 눌러 [9]시로 설정한다

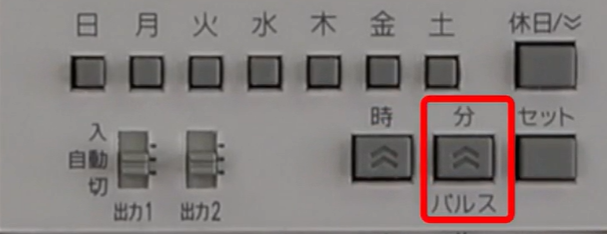

6			분/펄스 키를 1회 눌러 [00]분으로 변경한다

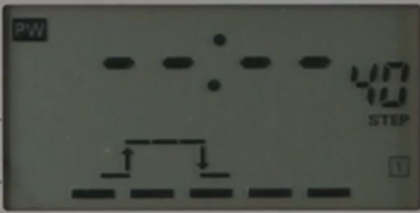

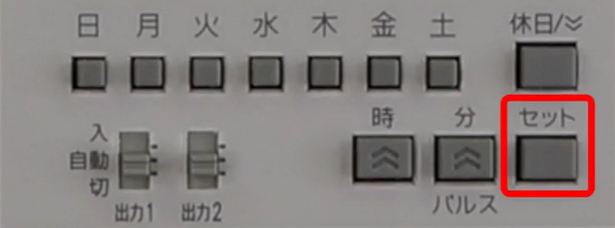

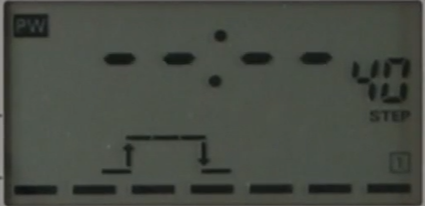

7			설정 키를 눌러 설정을 확정합니다(바 표시로 돌아감)

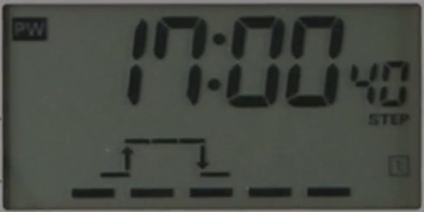

8			시 키를 길게 눌러 ON 시각을 [17]시로 변경합니다

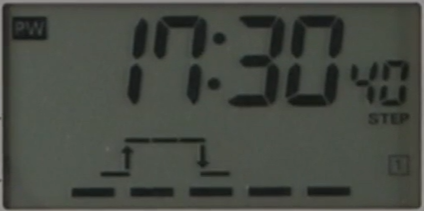

9			분/펄스 폭 키를 길게 눌러 [30]분으로 변경합니다

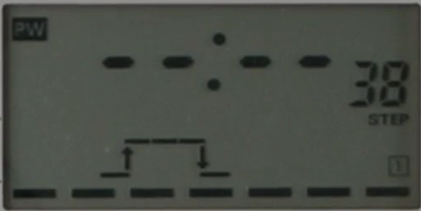

10			설정 키를 눌러 설정을 확정한다 (바 표시로 돌아가며 남은 단계가 40에서 38로 감소)

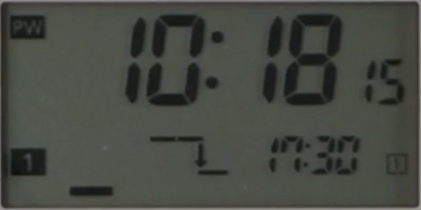

11			모드 전환 스위치를 회로1→운전으로 전환 현재 시각 표시로 돌아감(운전 모드)
