【질문 상세】
온도 조절기 E5□C를 사용하여 제어 출력에서 현재 값을 디지털 패널 미터로 전송하고자 합니다. 조작 절차를 알려주십시오.
※대상 시리즈: E5CC-U/E5DC/E5DC-B/E5GC



【상황/환경】
・전송 출력을 가지지 않은 타입
・시동 중 등

조건

선형 전류 출력 타입

온도 센서 배선 완료

입력 종별 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

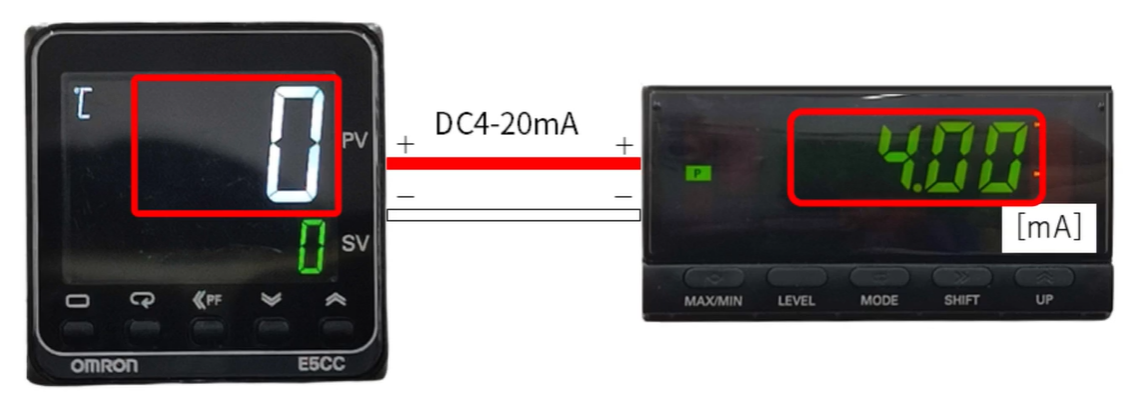

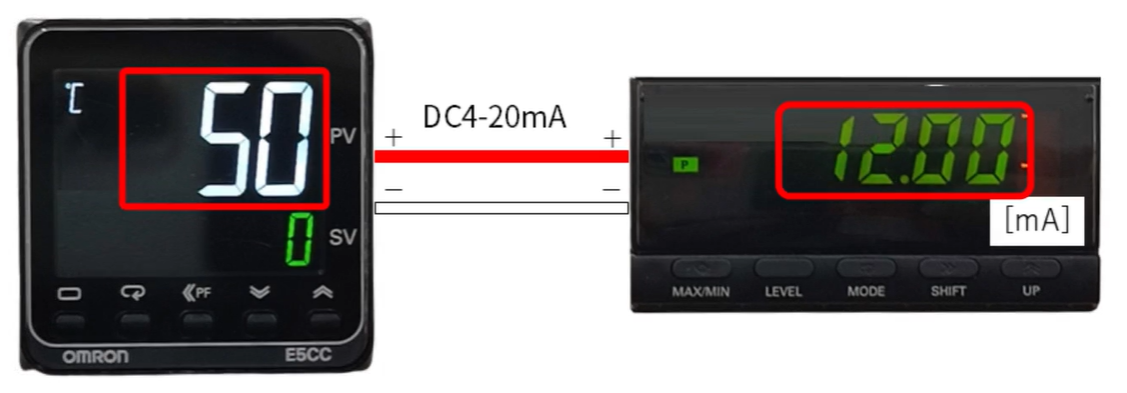

〈예: 현재값 0-100℃에 대해 DC4-20mA를 출력하도록 설정〉

설정 항목	설정값
제어 출력 1할 배분(oUt1)	t-PV
제어 출력 1 신호 종류(o1St)	4-20
간이 전송 출력 1 상한값(o1tH)	100
간이 전송 출력 1 하한값(o1tL)	0

■조작 절차는 여기
아래 절차에 따라 설정하십시오.

１．보호 기능을 해제합니다
(공장 출하 시에는 보호 기능이 설정되어 있어 고기능 설정 레벨이 표시되지 않으므로 해제합니다.)

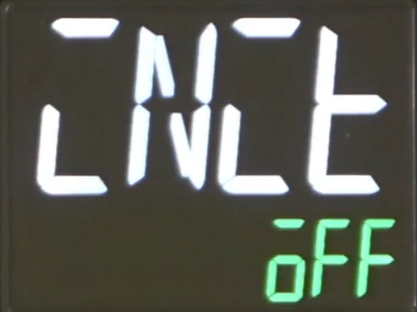

	키 조작	표시	조작 내용	설정 레벨

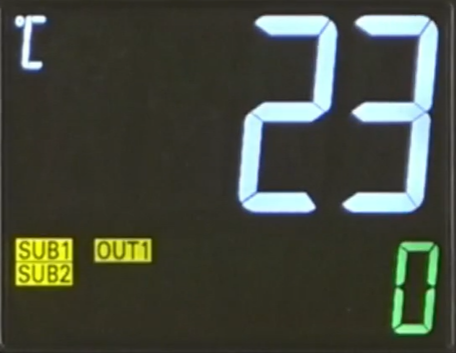

1	키 명칭		전원을 켠다	운전 레벨
2			레벨 키 + 모드 키를 동시에 3초 이상 길게 눌러 [oAPt]를 표시합니다.	보호 레벨

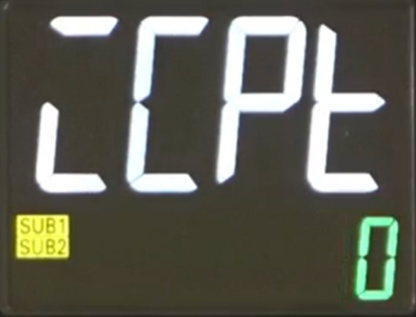

3			모드 키를 1회 눌러 [iCPt]를 표시합니다
4			다운 키를 1회 눌러 설정값을 [0]으로 변경합니다.
5			레벨 키 + 모드 키를 동시에 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．고기능 설정 레벨로 전환한다

	키 조작	표시	조작 내용	설정 레벨

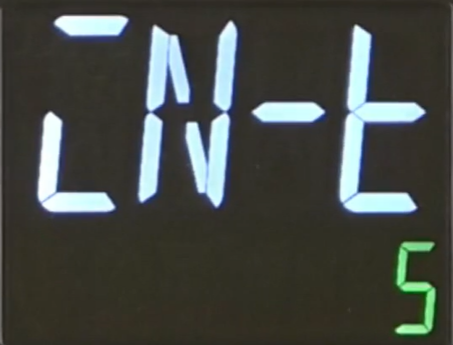

6			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨
7			모드 키를 여러 번 눌러 [AMoV]를 표시합니다
8			다운 키를 길게 눌러 설정값을 [-169]로 변경하고 몇 초간 기다립니다
9	ー		[iNiT]가 표시되면 고기능 설정 레벨로 전환 완료	고기능 설정 레벨

３．출력 1할 적용과 신호 종류, 상한값 하한값 설정

	키 조작	표시	조작 내용	설정 레벨

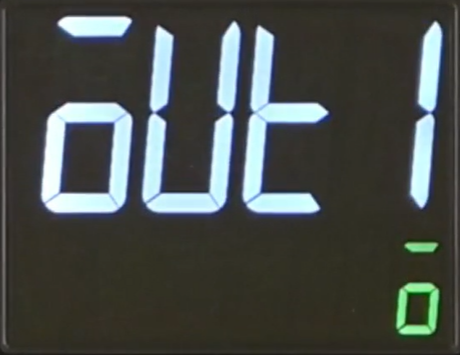

10			모드 키를 여러 번 눌러 [oUt1]의 파라미터를 표시합니다	고기능 설정 레벨

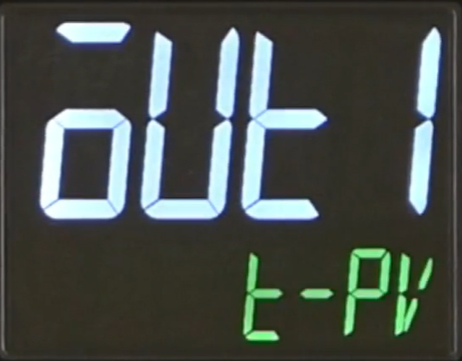

11			다운 키를 여러 번 눌러 설정값을 [t-PV]로 설정합니다
12			레벨 키를 1초 이상 길게 눌러 [iN-t]를 표시합니다	초기 설정 레벨

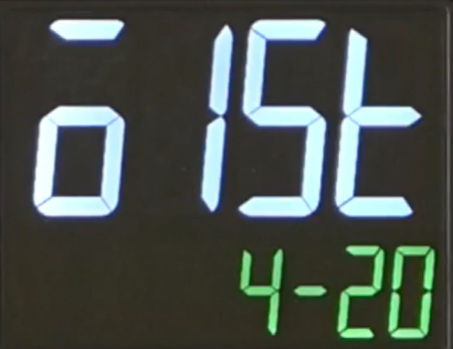

13			모드 키를 여러 번 눌러 [o1St]의 파라미터를 표시합니다 (4-20으로 설정되어 있는지 확인)

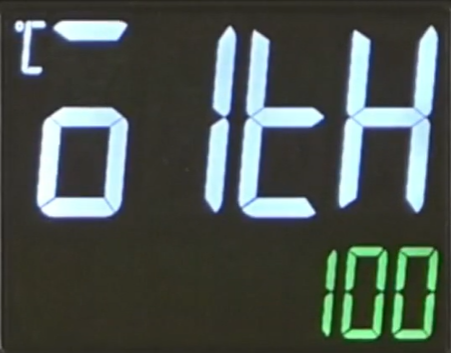

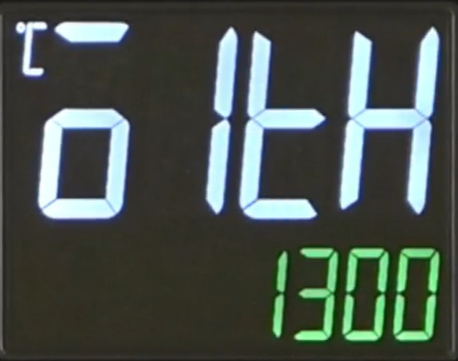

14			모드 키를 1회 눌러 [o1tH]의 파라미터를 표시한다
15			다운 키를 길게 눌러 설정값을 [100]으로 변경합니다.

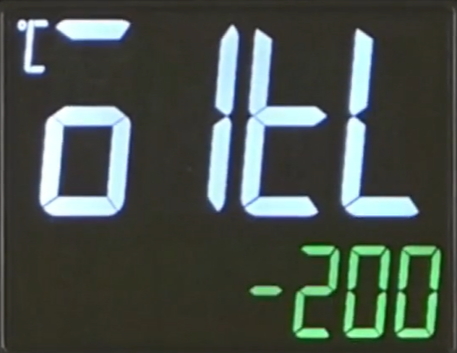

16			모드 키를 1회 눌러 [o1tL]의 파라미터를 표시한다

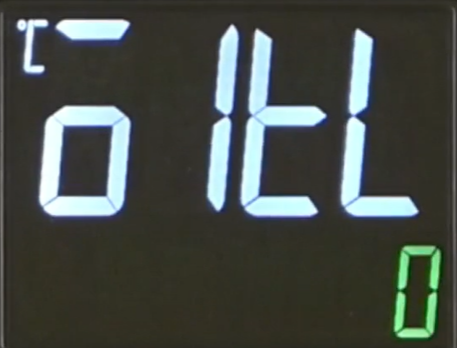

17			업 키를 길게 눌러 설정값을 [0]으로 변경합니다
18			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

【대상 기종】

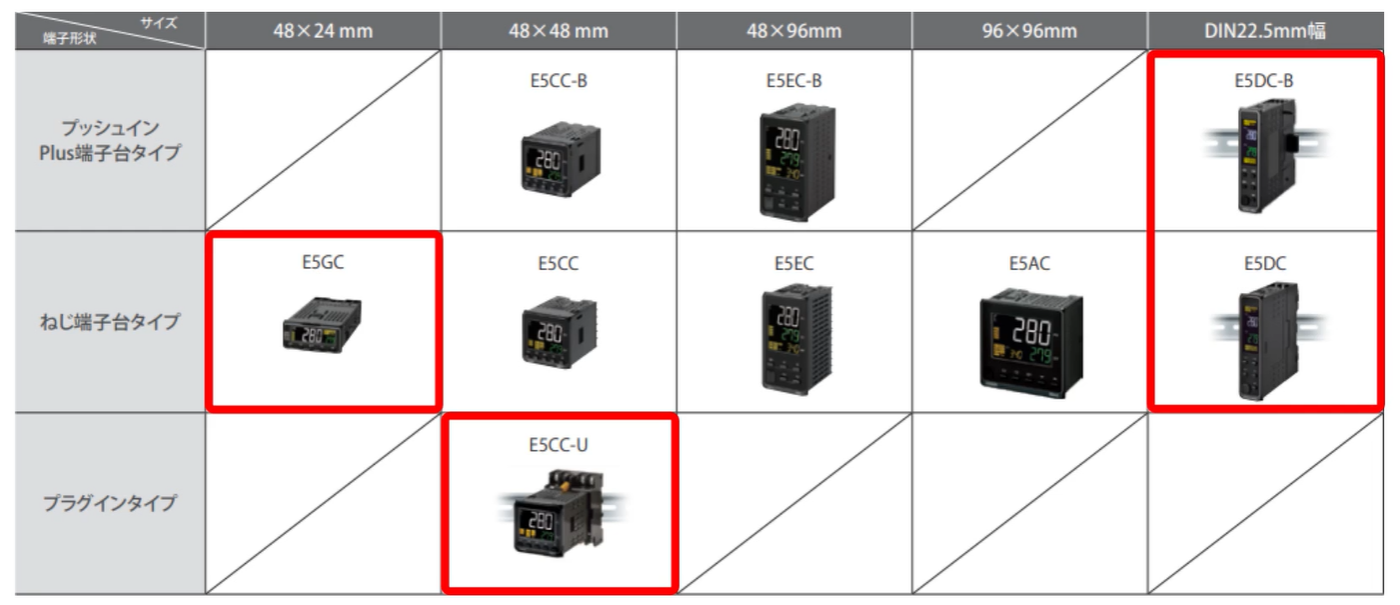

본 절차는 아래 빨간색 테두리가 표시된 시리즈가 대상입니다.
