【질문 상세】
온도 조절기 E5□C를 사용하여 경보값을 목표값과의 차이로 설정하지 않고 고정값으로 설정하고 싶습니다. 조작 절차를 알려주세요.
※대상 시리즈: E5CC/E5EC/E5AC/E5DC/E5GC/E5CD/E5ED/E5CN/E5EN/E5AN/E5GN/E5AR/E5ER
(시리즈명 끝에 -U, -B, -T, -H, -HT가 붙은 제품도 대상입니다)

【조건/환경】
・목표값을 10~20℃ 정도로 자주 변경하지만 경보는 30℃ 이상에서 발생시키고 싶습니다.

조건

온도 센서 배선 완료

입력 종류 설정 완료

보조 출력 10% 할당: 경보 1로 설정 완료

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

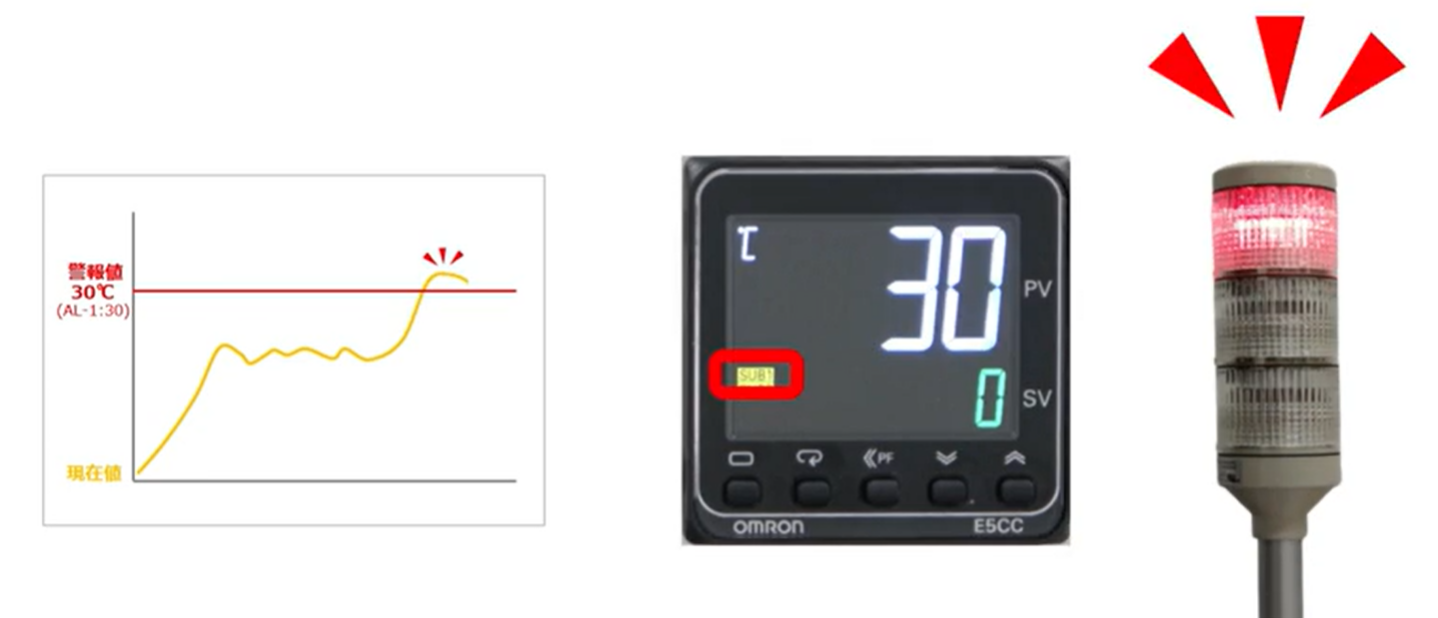

〈예: 목표값과 관계없이 30℃ 이상에서 경보 1을 ON시키는 경우〉

설정 항목	설정값
경보 1종별(ALt1)	8
경보값1(AL-1)	30

■조작 절차는 여기
아래 절차에 따라 설정하십시오.

１．경보 종류 설정

	키 조작	표시	조작 내용	설정 레벨

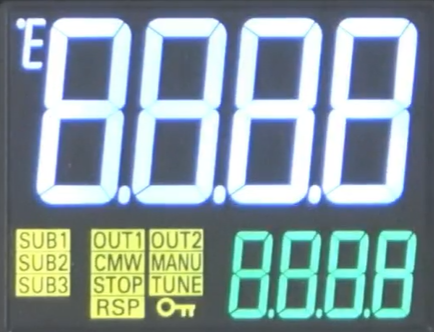

1	키 명칭		전원을 켠다	운전 레벨

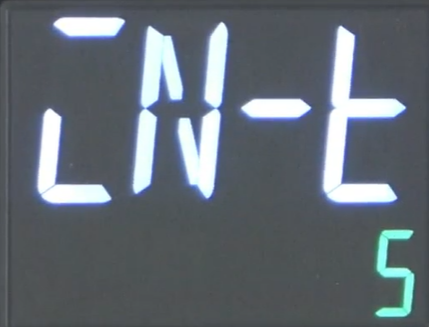

2			레벨 키를 3초 이상 길게 눌러 [iN-t]를 표시합니다.	초기 설정 레벨

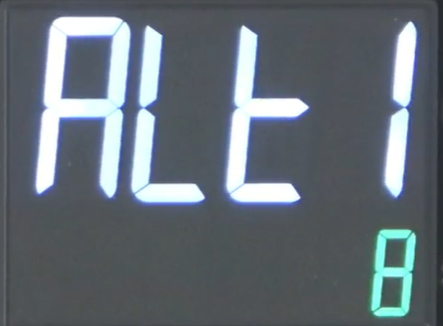

3			모드 키를 여러 번 눌러 [ALt1]을 표시합니다.
4			위쪽 키를 여러 번 눌러 설정값을 [8]로 변경합니다.

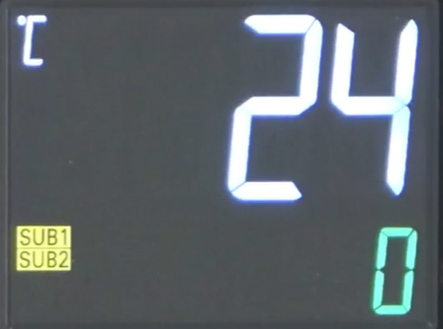

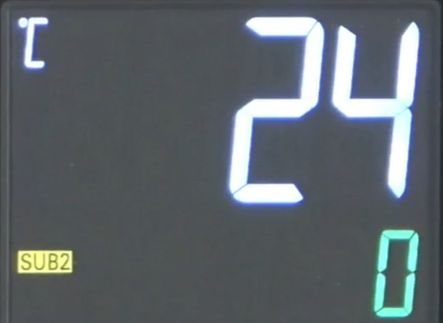

5			레벨 키를 1초 이상 길게 눌러 현재값 표시로 돌아감	운전 레벨

２．경보값 설정

	키 조작	표시	조작 내용	설정 레벨

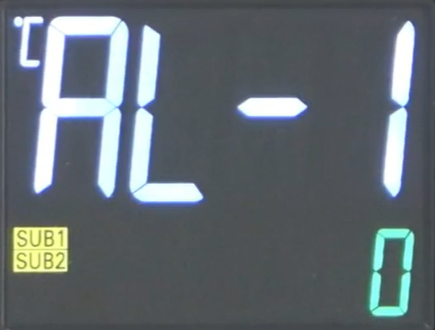

6			모드 키를 1회 눌러 [AL-1]을 표시합니다	조정 레벨

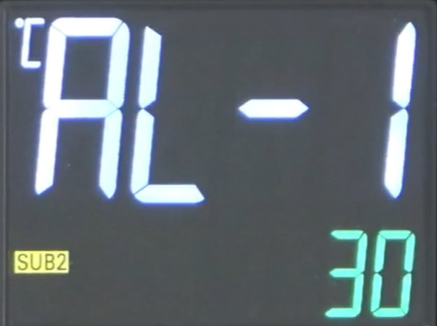

7			업 키를 길게 눌러 설정값을 [30]으로 변경합니다
8			모드 키를 여러 번 눌러 현재값 표시로 돌아갑니다	운전 레벨

【대상 기종】
본 절차는 아래 시리즈 모두 공통입니다. (E5□R 시리즈는 모드 전환 절차가 일부 다릅니다. *1)

	DIN22.5mm	48×24mm	48×48mm	48×96mm	96×96mm
E5□C 시리즈	E5DC	E5GC	E5CC	E5EC	E5AC
E5□D 시리즈	―	―	E5CD	E5ED	―

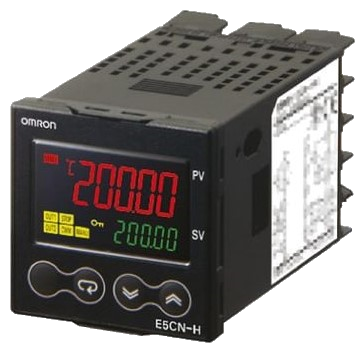

E5□N 시리즈(생산 종료됨)	―	E5GN	E5CN	E5EN	E5AN
E5□R 시리즈(생산 종료됨)	―	―	―	E5ER	E5AR
