【질문 상세】
디지털 타임 스위치 H5S를 사용하여 월요일부터 금요일까지 9:00와 17:30에 30초 동안 차임벨을 켜고 싶습니다. 조작 절차를 알려주세요.

【조건/환경】
・가동 중, 사용 중
・부하(차임)는 연결 완료

조건

주간 2채널 타입

시간 설정 완료

프로그램 설정 없음

【해결책】
■동영상으로 보시려면 여기를 클릭하세요

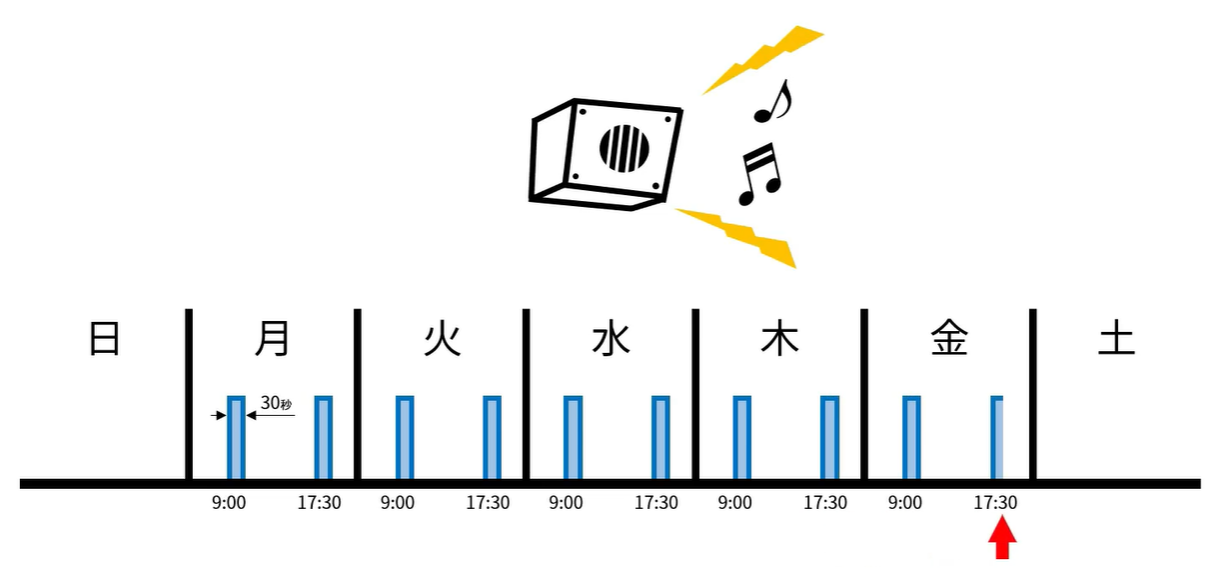

＜예: 월요일부터 금요일까지 9:00와 17:30에 차임벨을 30초간 ON시키는 경우＞

■ 조작 절차는 여기

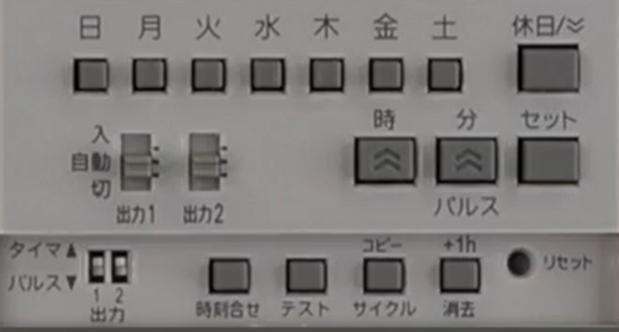

	키 조작	표시	조작 내용

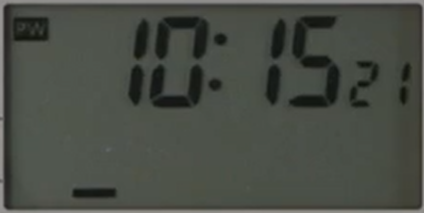

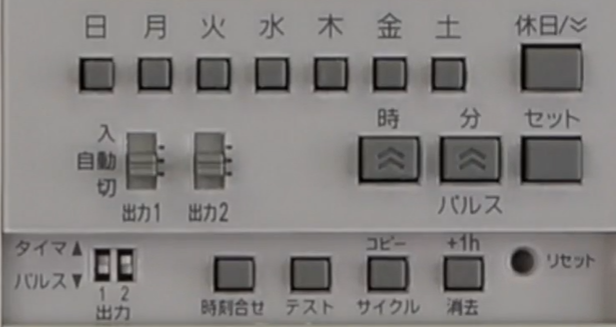

1	키 목록		현재 시각 표시(운전 모드)
2		―	출력1의 출력 설정을 펄스 동작으로 전환 (펜촉 등으로 확실히 설정)

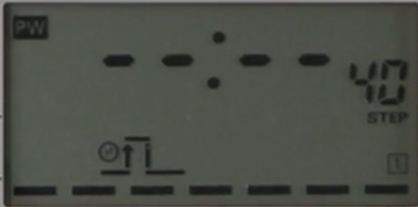

3			모드 전환 스위치를 운전→회로1로 전환, 회로1 설정 모드로 설정

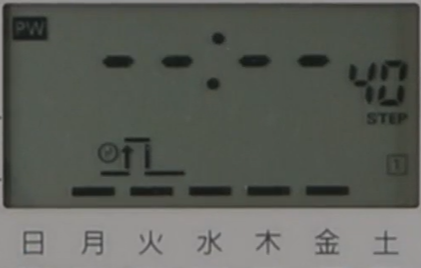

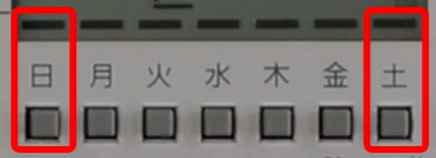

4			일요일과 토요일 키를 눌러 바를 소등시킨다 (바가 점등된 요일이 동작 요일이 됨)

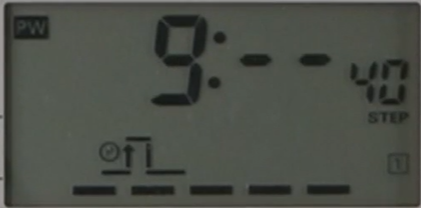

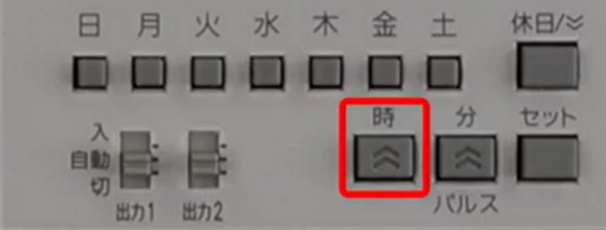

5			시 키를 길게 눌러 [9]시로 변경한다

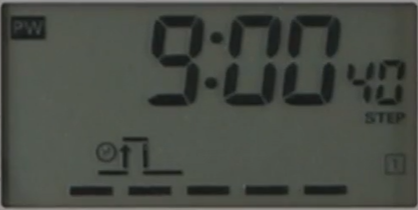

6			분/펄스 키를 1회 눌러 [00]분으로 변경한다

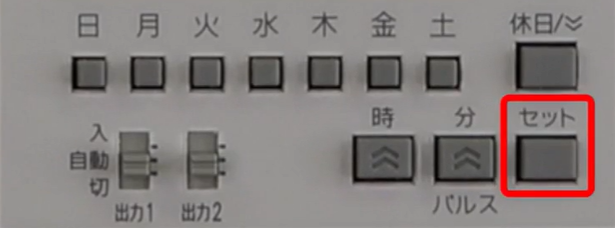

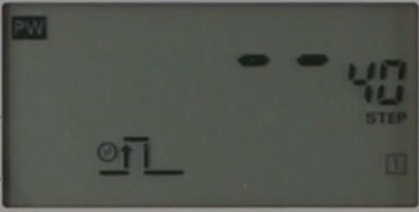

7			셋 키를 눌러 설정을 확정한다(－－ 표시가 됨)

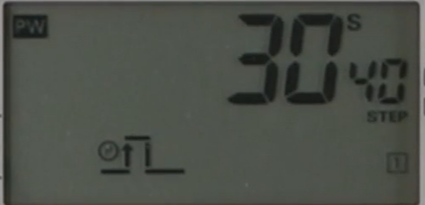

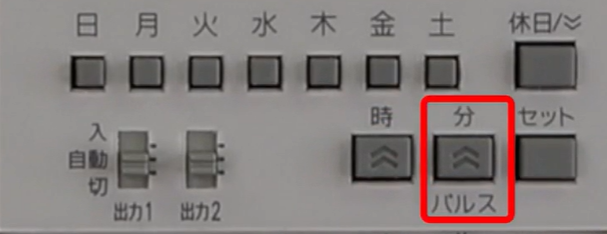

8			분/펄스 폭 키를 길게 눌러 [30]초로 변경합니다

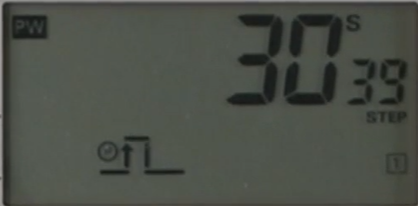

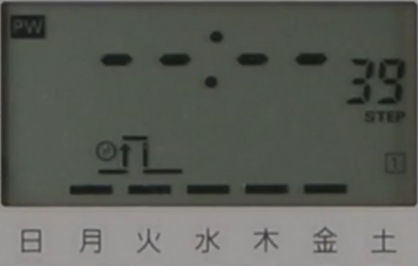

9			설정 키를 눌러 설정을 확정한다 (바 표시로 돌아가고 남은 스텝 수가 39가 됨)
10			(계속해서 17:30에 ON 설정하기) 일요일과 토요일 키를 눌러 바를 소등시킨다

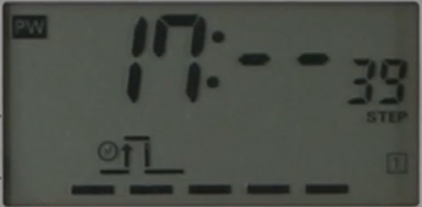

11			시 키를 길게 눌러 [17]시로 변경한다

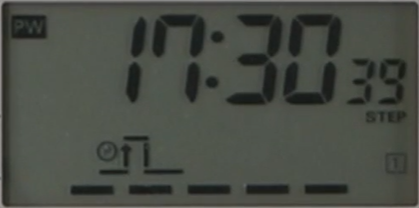

12			분/펄스 폭 키를 길게 눌러 [30]분으로 변경한다
13			설정 키를 눌러 설정을 확정한다 (펄스 폭이 이전에 설정된 30초로 표시됨)

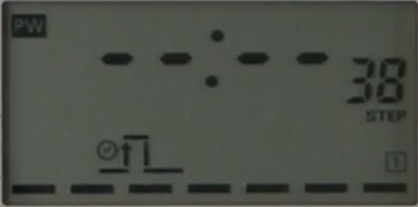

14			계속해서 설정 키를 눌러 설정을 확정한다 (바 표시로 돌아가며 남은 단계가 39에서 38로 감소)

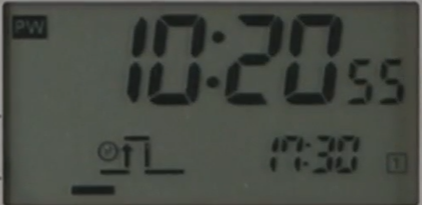

15			모드 전환 스위치를 회로1→운전으로 전환 현재 시각 표시로 돌아감(운전 모드)
