MY4N에 사용 가능한 소켓과 고정 부품을 알려주세요. (단자대·받침대·베이스)

MY4N에 사용 가능한 소켓과 고정 부품을 알려주세요. (단자대·받침대·베이스)

코일의 전압 사양과 관계없이 공통으로 사용하실 수 있습니다.
대상 형식은 아래 표를 참조하십시오.

대상 형식

MY4N AC6, MY4N AC12, MY4N AC24, MY4N AC100/110 MY4N AC110/120, MY4N AC200/220, MY4N AC220/240 MY4N DC6, MY4N DC12, MY4N DC24, MY4N DC48 MY4N DC100/110, MY4N DC125

대표적인 형식은 아래 표와 같습니다.
■표면 연결 소켓

설치 방식	전도부 보호 (단자 커버)	단자 형상	적용 압착 단자 전선	형식/형상	고정 금속 부품 (별매)	조합 외관

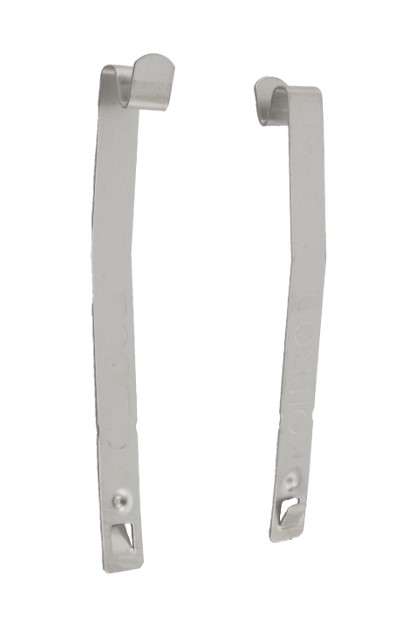

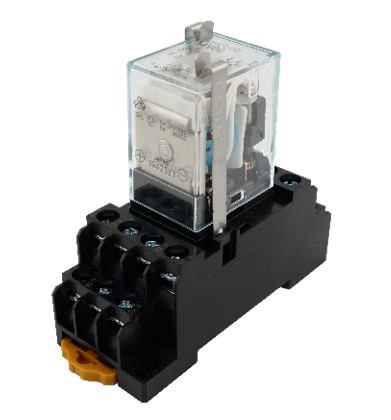

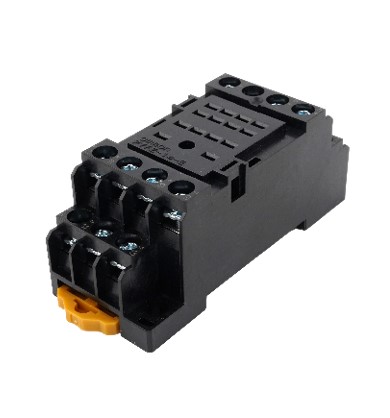

DIN 레일 장착 나사 조임 설치 공용	있음 *1	나사 단자 (나사 크기 M3)	Y 단자 단선 연선	PYFZ-14-E	PYC-A1

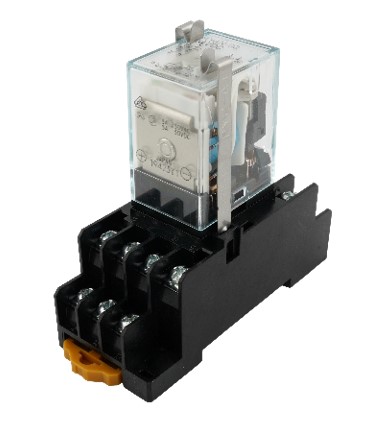

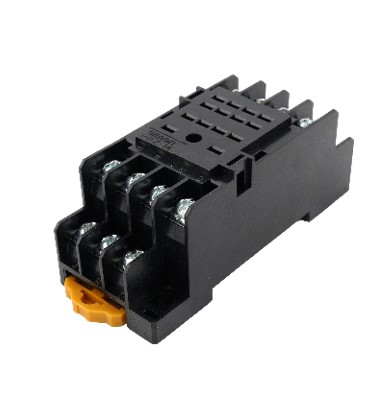

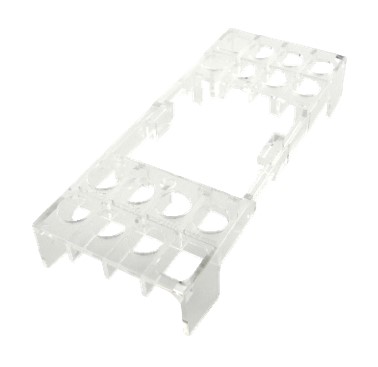

	옵션 별매 단자 커버 PYCZ-C14		Y 단자 원형 단자 단선 연선	PYFZ-14

*1 핑거 프로텍트 타입

그 외에도 아래 표의 형식을 사용하실 수 있습니다.
원하시는 설치 방법, 단자 형상 등에 따라 선택해 주십시오.

■표면 연결 소켓

설치 방법	전도부 보호 (단자 커버)	단자 형상	적용 압착 단자 전선	형식/형상	고정 금속 부품 (별매)	조합 외관

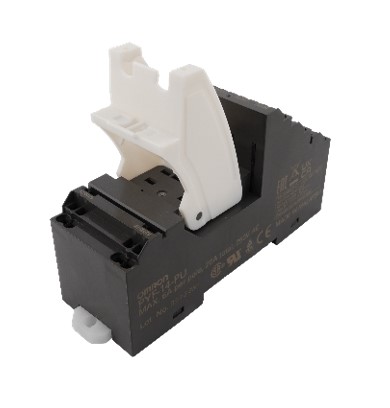

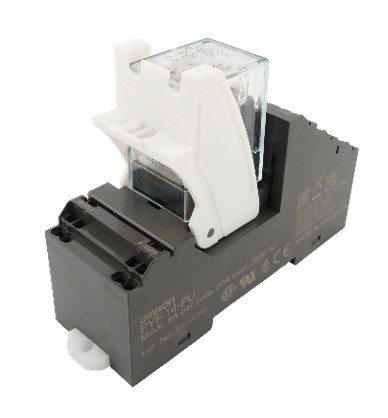

DIN 레일 장착 나사 조임 설치 공용	있음	푸시인 Plus 단자	페룰 단자 단선 연선	PYF-14-PU	릴리스 레버 포함

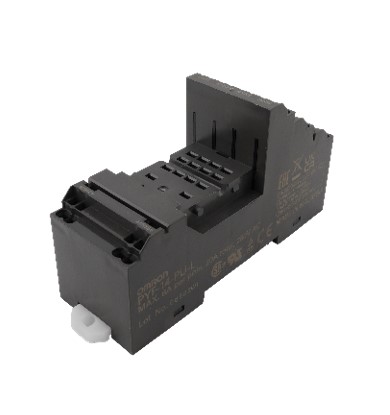

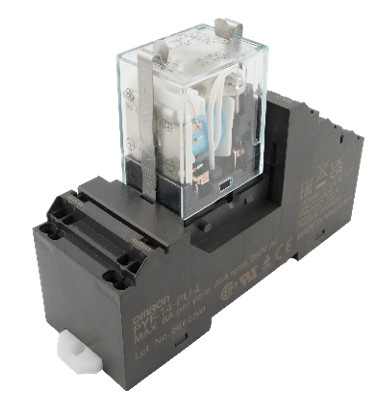

				PYF-14-PU-L	PYC-A1

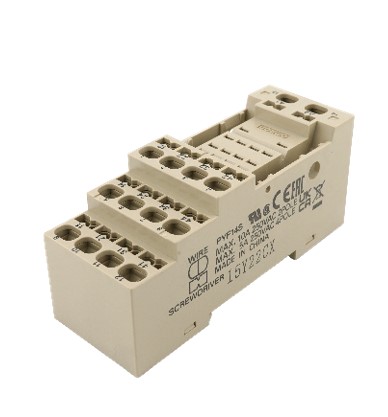

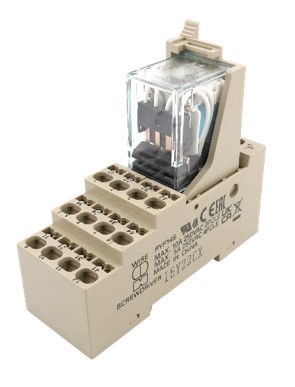

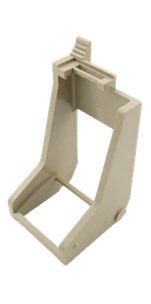

DIN 레일 장착		나사 없는 단자 (클램프 방식)	단선 연선	PYF14S	PYCM-14S

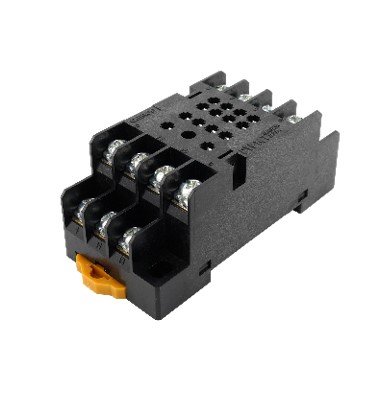

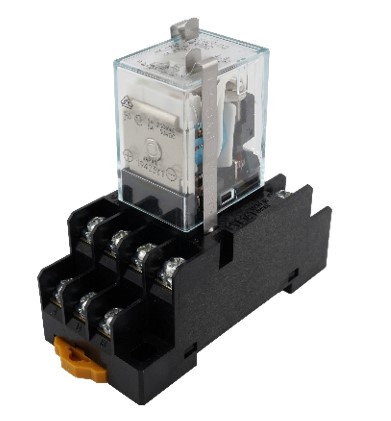

DIN 레일 장착 나사 체결 장착 공용	없음	나사 단자 (나사 크기 M3.5)	Y 단자 원형 단자 단선 연선	PYF14T	PYC-A1

■뒷면 연결 소켓

단자 형상	형식/형상	고정 금속 부품 (별매)	조합 외관

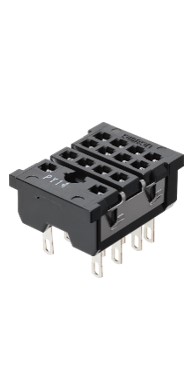

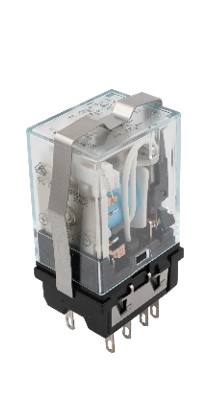

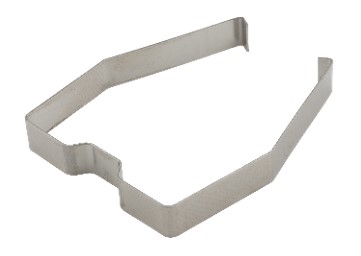

납땜 단자	PY14	PYC-P

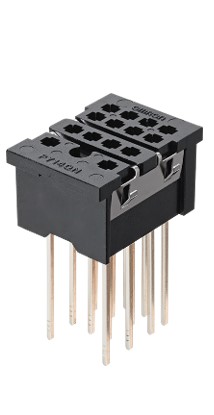

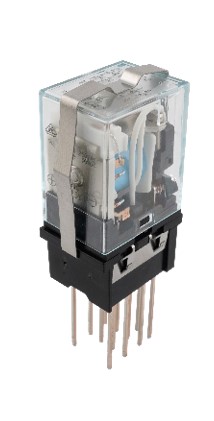

래핑 단자 단자 길이: 25mm	PY14QN

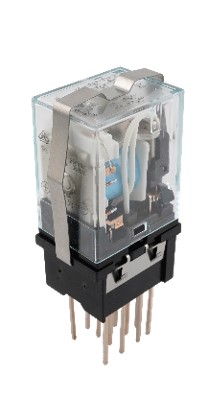

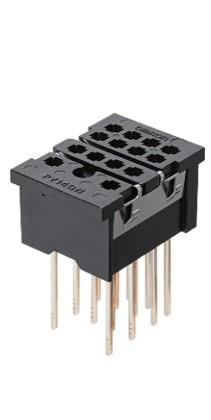

래핑 단자 단자 길이: 20mm	PY14QN2

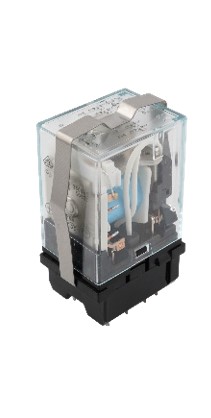

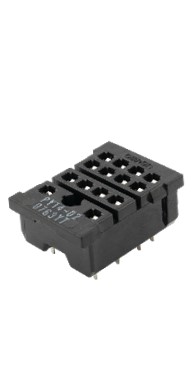

인쇄 회로 기판용 단자	PY14-02

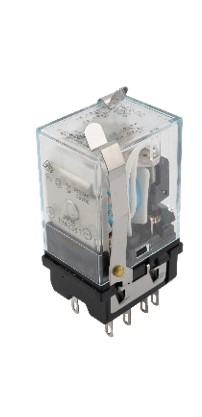

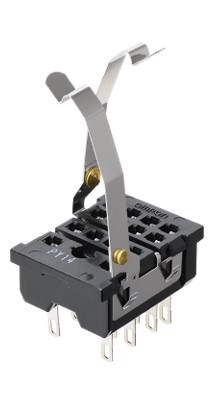

납땜 단자	PY14-Y1	부속

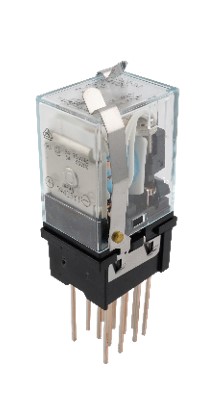

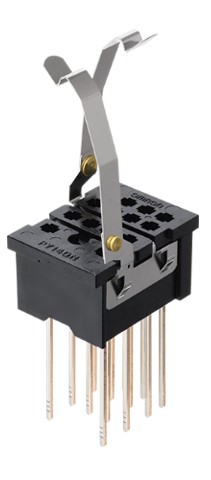

래핑 단자 단자 길이: 25mm	PY14QN-Y1

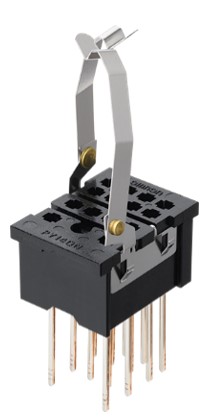

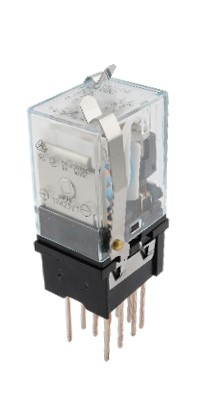

래핑 단자 단자 길이: 20mm	PY14QN2-Y1

■참고
사양에 대한 자세한 내용은 아래 URL에서 데이터 시트를 참조하십시오.
MY/MYK/MYQ・MYH 데이터 시트
PYF-□□-PU/PTF-□□-PU/P2RF-□□-PU 데이터 시트
공용 소켓 데이터 시트
