NPN 출력과 PNP 출력 센서의 연결을 잘못하면 어떻게 되나요?
- 등록일
- 2025. 12. 17.
NPN 출력과 PNP 출력 센서의 연결을 잘못하면 어떻게 되나요?
NPN 출력 센서와 PNP 출력 센서를 잘못 장착한 경우, 센서가 ON되어도 입력 기기(PLC, 카운터 등)는 작동하지 않습니다.
일반적인 센서나 입력 기기에는 오배선 시 보호 기능(출력 단락 보호 기능, 출력 역접속 보호 기능 등)이 탑재되어 있으므로 배선을 잘못해도 고장 날 가능성은 낮습니다.
아래에 배선 오류 패턴과 동작을 설명합니다.
※NPN·PNP의 차이 및 전류 흐름에 대한 설명은 해당 FAQ를 참조하십시오
【동영상 포함】센서의 NPN 출력(싱크)과 PNP 출력(소스)의 차이점을 알려주세요. (트랜지스터)

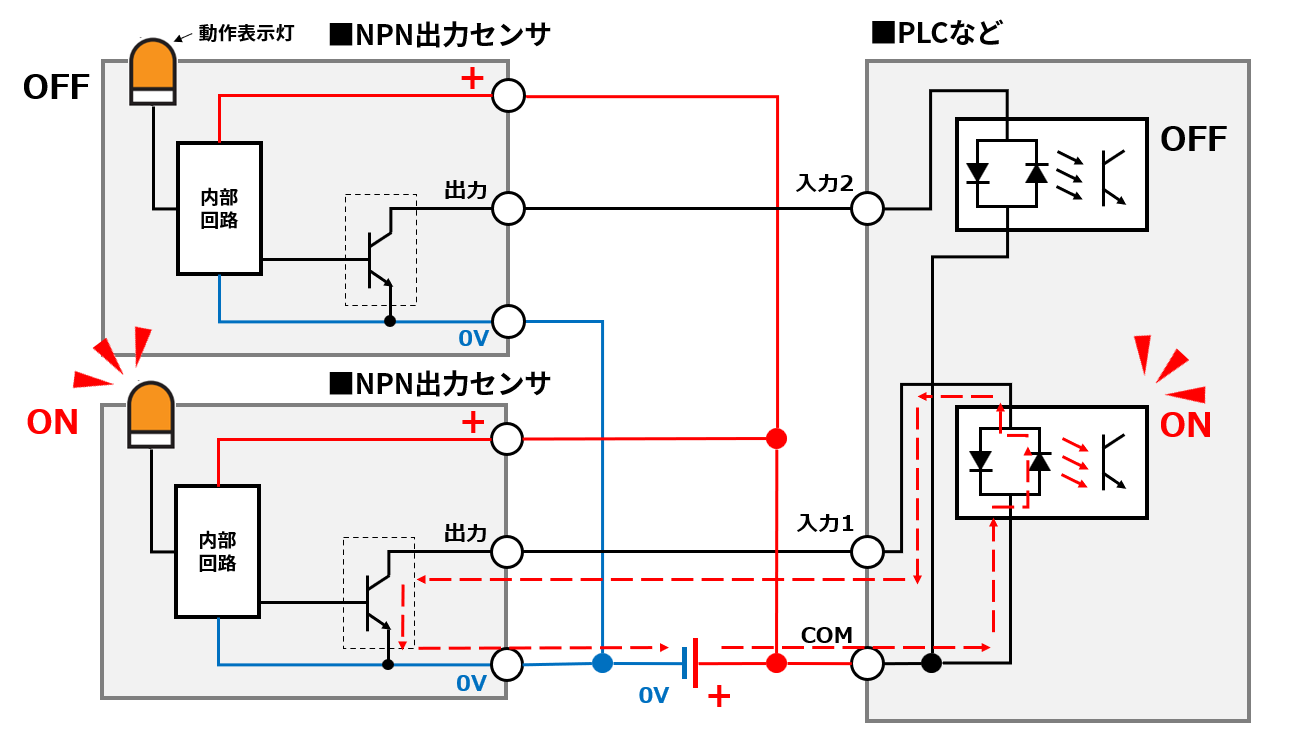

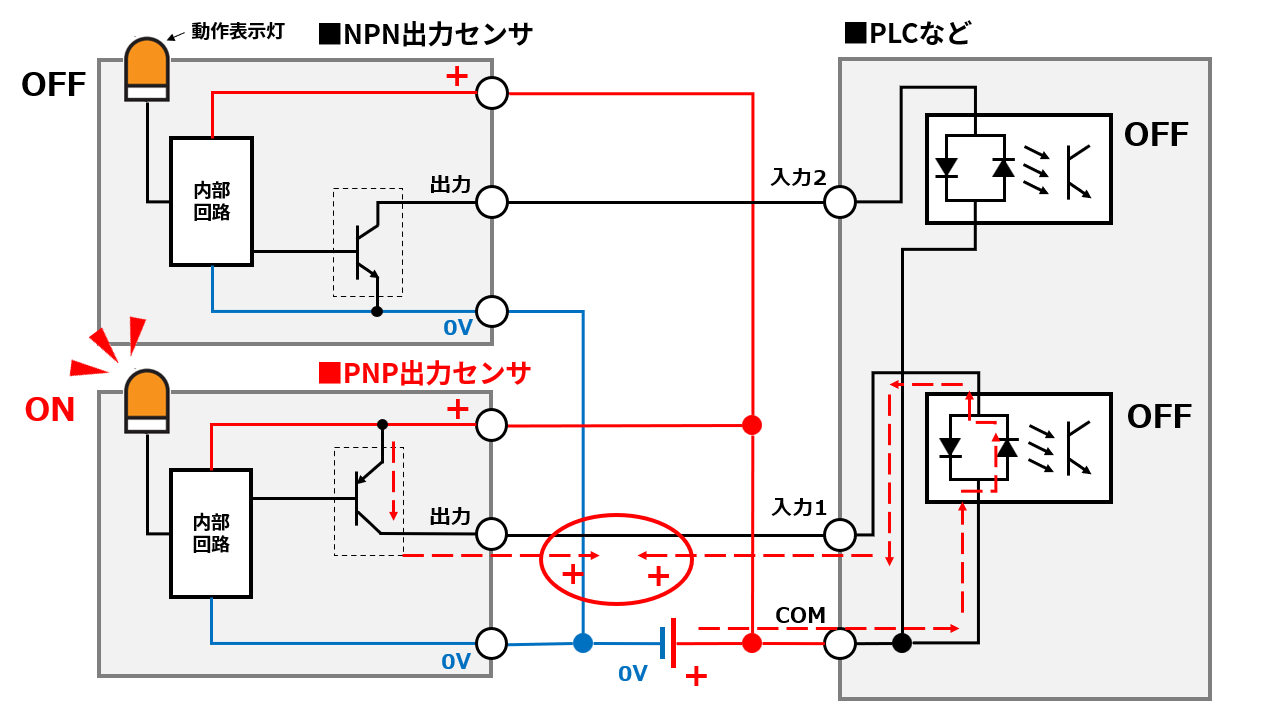

| 예 1. NPN 센서가 장착된 PLC에 실수로 PNP 센서를 장착한 경우 | ||
| 구성 | 【정】 | 【오류】 |
・센서: NPN 오픈 콜렉터 출력 ×2개(플러스 공통 연결) | ・오류로 PNP 오픈 컬렉터 출력 센서를 연결 | |
| 동작 | ① 센서가 ON되면 0V가 출력됩니다 ②PLC 입력에 루프가 형성되어 포토커플러 내부의 LED가 발광합니다 ③ LED가 발광하면 포토트랜지스터가 ON되어 PLC의 입력이 ON됩니다 | ① 센서가 ON되면 +V가 출력됩니다 ②PLC 입력도 +이므로 전류는 흐르지 않습니다 ③ 포토커플러 내부의 LED도 점등하지 않으므로 PLC의 입력은 ON하지 않습니다 |
도해 |
| |
비고 | ※도면의 간소화를 위해 센서의 보호 회로(다이오드 등) 표기는 생략했습니다 | |

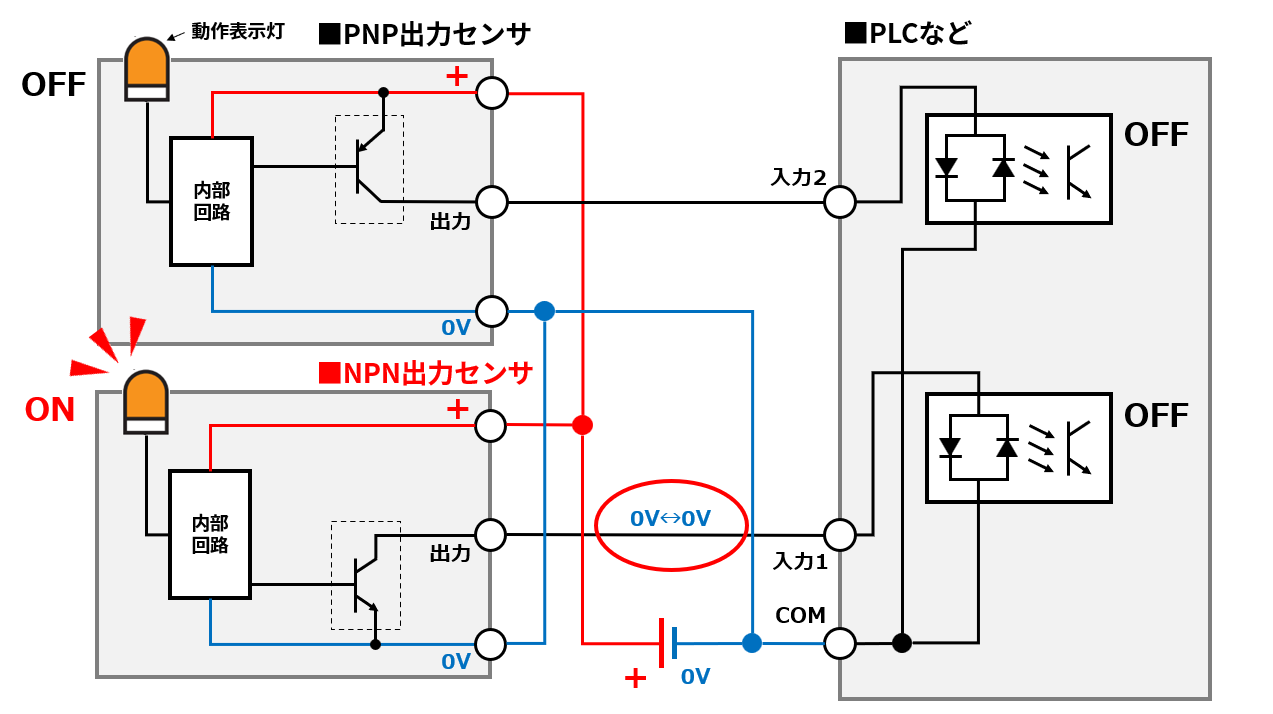

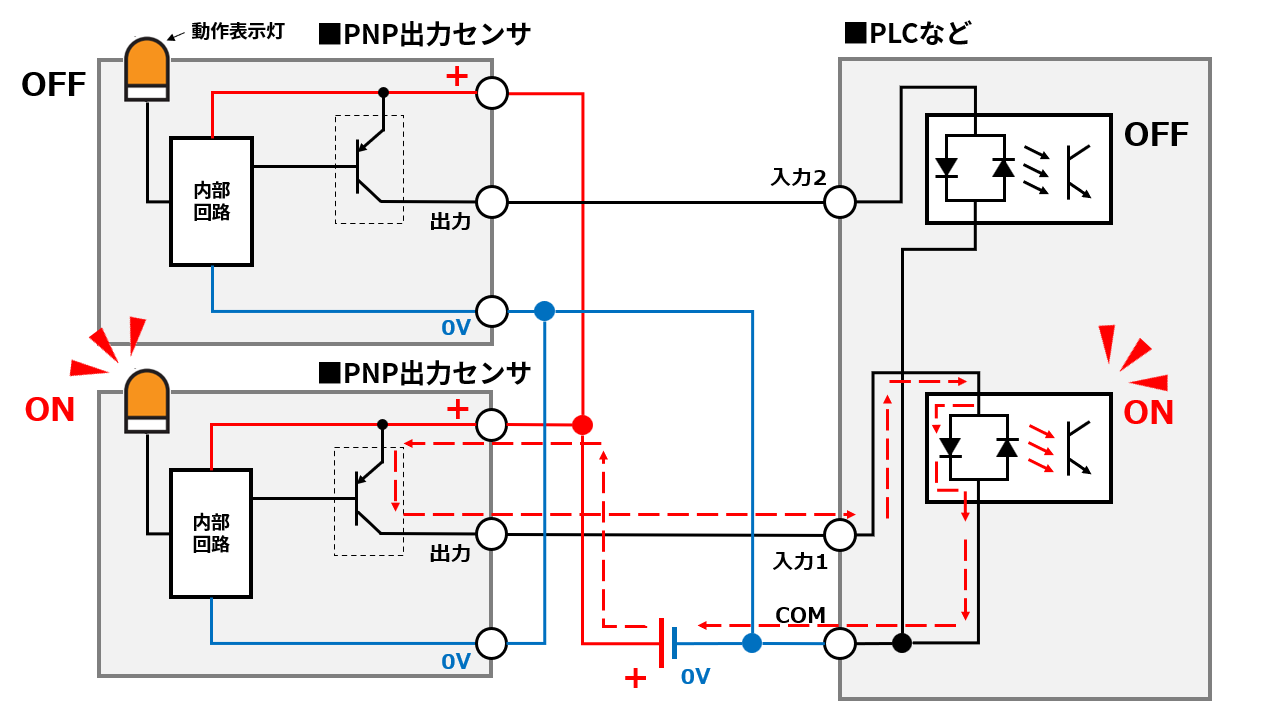

| 예 2. PNP 센서가 장착된 PLC에 실수로 NPN 센서를 연결한 경우 | ||
| 구성 | 【정】 | 【오류】 |
・센서: PNP 오픈 콜렉터 출력 ×2개(마이너스 공통 연결) | ・실수로 NPN 오픈 컬렉터 출력 센서를 연결 | |
| 동작 | ① 센서가 ON되면 +V가 출력됩니다 ②PLC 입력에 루프가 형성되어 포토커플러 내부의 LED가 발광합니다 ③ LED가 발광하면 포토트랜지스터가 ON되어 PLC의 입력이 ON됩니다 | ① 센서가 ON되면 0V가 출력됩니다 ②PLC 입력도 0V이므로 전류가 흐르지 않습니다 ③ 포토커플러의 LED도 점등하지 않으므로 PLC의 입력은 ON하지 않습니다 |
도해 | ||
비고 | ※도면의 간소화를 위해 센서의 보호 회로(다이오드 등) 표기는 생략했습니다 | |
