ZP-EIP(ZP-L)를 PC 도구 Wave Inspire ZP에 연결하는 절차를 알려주십시오.

등록일
2025. 12. 17.

ZP-EIP(ZP-L)를 PC 도구 Wave Inspire ZP에 연결하는 절차를 알려주십시오.



아래의 작동 환경에 맞는 장비를 준비하신 후, 3단계로 연결합니다.

１．PC의 「네트워크 설정」을 합니다
２．PC와 통신 유닛 간 연결 테스트 수행
３．PC 도구 Wave Inspire ZP와 연결하기

■본 절차의 조건

본 절차는 ① 또는 ②와 같이 통신 유닛(ZP-EIP)의 IP 주소가 "192.168.250.1"인 경우의 설명입니다.

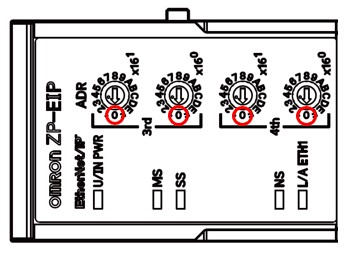

① 공장 출하 상태이며, 로터리 스위치가 "0, 0, 0, 0"
(IP 주소 초기값 192.168.250.1)		IMG_イラスト_ZP-EIP_0000_JPG_001.jpg

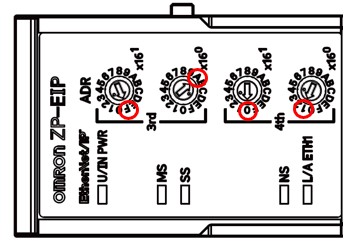

② 로터리 스위치 설정 "F, A, 0, 1"
(IP 주소 고정 192.168.250.1)		IMG_イラスト_ZP-EIP_FA01_JPG_001.jpg

■PC 도구 동작 환경

PC 도구 Wave Inspire ZP Ver.1.0.0.0
운영 체제(OS) Microsoft Windows10(64비트)(일/영)
Microsoft Windows 11 (64비트) (일본어/영어)
CPU 2.3GHz 이상, 64비트 프로세서
메모리 4GB 이상
화면 크기 1920×1080
디스크 용량 10GB 이상
통신 포트 LAN 포트: 네트워크 연결용
주의 사항 설치 시 Administrator 권한이 필요합니다.

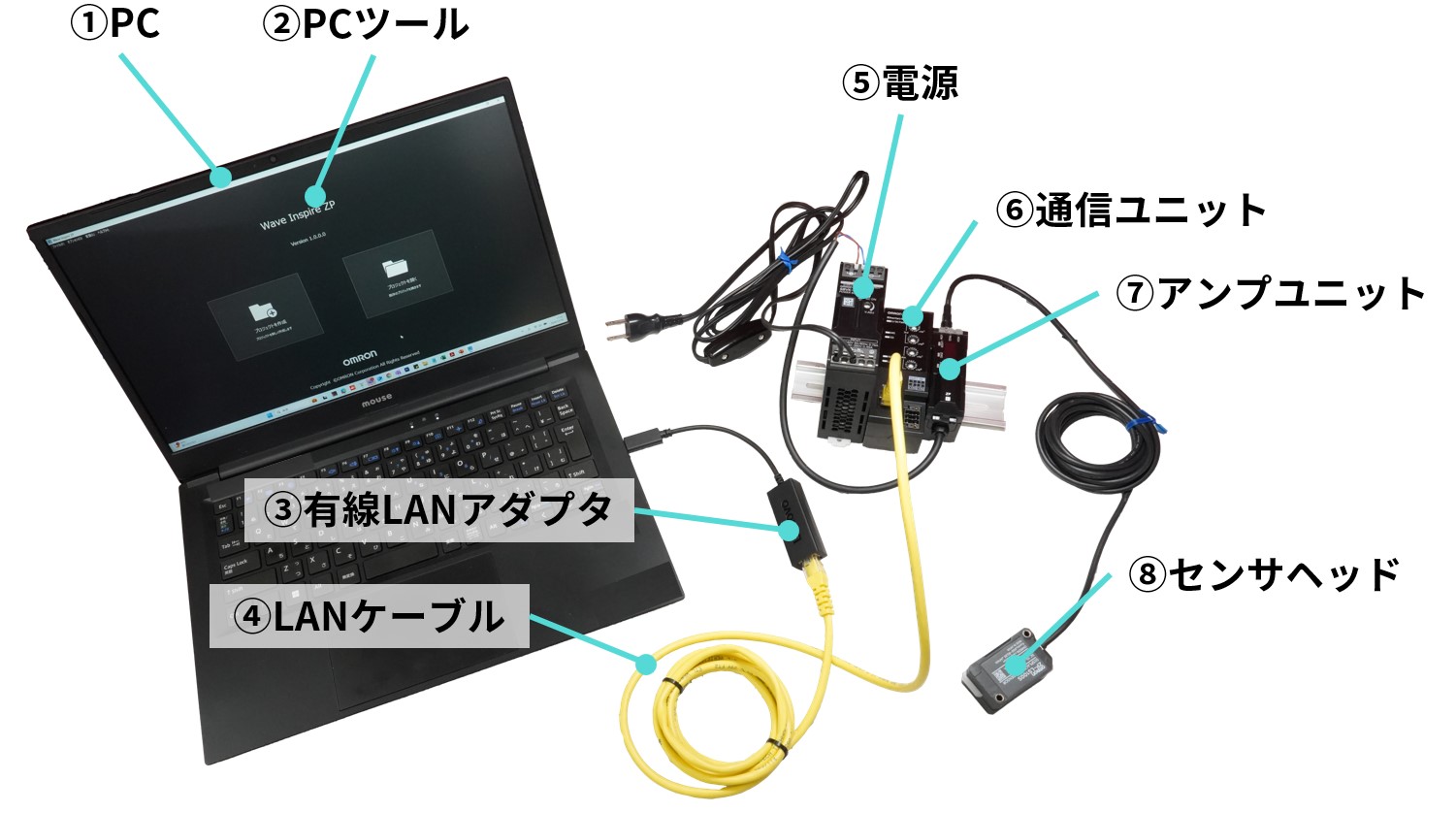

■준비물・연결 구성

명칭 형식 예 이미지
①PC 시판 제품IMG_Product_PC・WIP ZP・ZP-EIP_front_JPG_001.jpg
② 시작 지원용 PC 도구
Wave Inspire ZP(무료)		 ―
③ 유선 LAN 어댑터 시판 제품
④ LAN 케이블 시판 제품
⑤ 전원 S8VK-S06024 등
⑥ 통신 유닛 ZP-EIP
⑦ 앰프 유닛(본체) ZP-L3000 등
⑧ 센서 헤드 ZP-LS050S 2M 등

■연결 절차　 ※Microsoft Windows 11을 사용하여 설명합니다

설정 개요 조작 내용
1. PC의 "네트워크 설정"을 수행 1

유선 LAN 어댑터를 PC에서 분리하십시오
(통신 유닛(ZP-EIP)의 전원을 끄거나 LAN 케이블을 뽑으십시오)

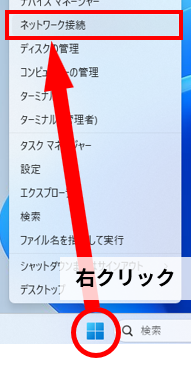

2 시작 메뉴(왼쪽 하단의 사각형)를 마우스 오른쪽 버튼으로 클릭하고, 표시된 메뉴의 「네트워크 연결」을 클릭한다

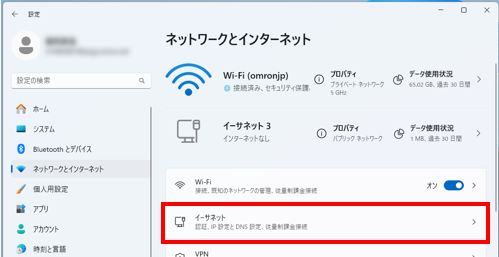

3 「네트워크 및 인터넷」 설정 화면에서 「이더넷」을 클릭한다

4

유선 LAN 어댑터를 PC에 연결합니다


5

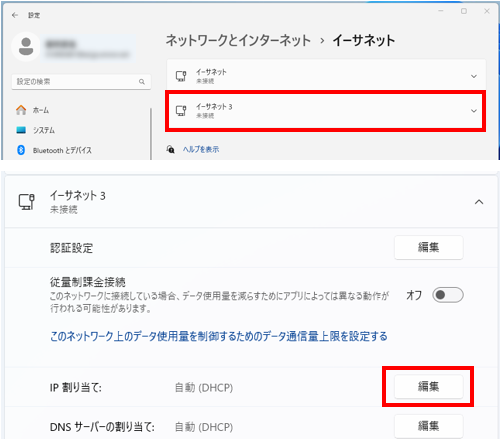

유선 LAN 어댑터를 꽂으면 표시되는 「이더넷 3*」을 클릭하고 「IP 할당」의 「편집」을 클릭한다

* 기기에 따라 "이더넷2" 등 숫자가 다를 수 있습니다
*어떤 것을 선택해야 할지 모르겠으면, 유선 LAN 어댑터를 뽑고 2~3초 기다린 후 다시 꽂으면 표시되는 「이더넷+숫자」를 선택하십시오

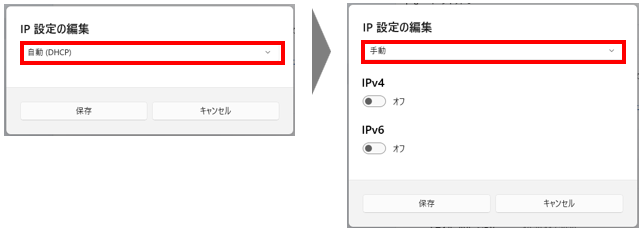

6 「IP 설정 편집」에서 「자동(DHCP)」을 「수동」으로 변경한다

7

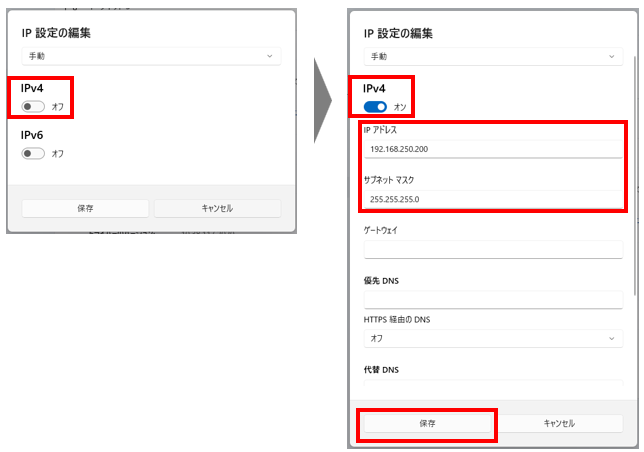

「IPv4」를 「꺼짐」에서 「켜짐」으로 변경하고, IP 주소에 [192.168.250.200] 를, 서브넷 마스크에 [255.255.255.0] 를 입력하고 「저장」을 클릭합니다(PC 측 IP 주소 설정입니다).

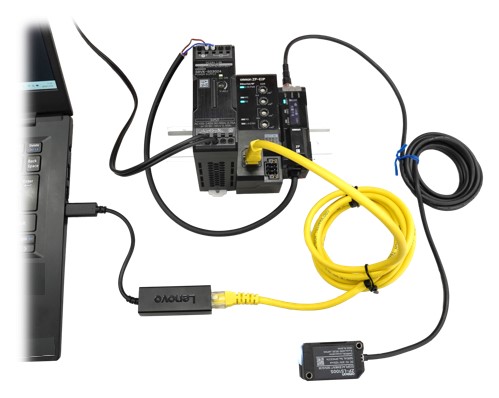

2. PC와 통신 유닛 간의 연결 테스트를 수행합니다 8 LAN 케이블을 연결하고 통신 유닛(ZP-EIP)의 전원을 켭니다

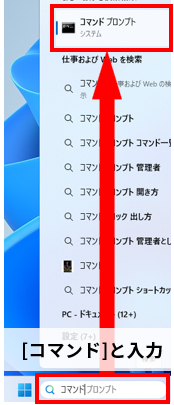

9 검색창에 "명령"을 입력하고 "명령 프롬프트"를 클릭한다

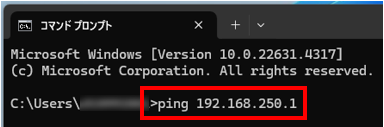

10 [C:\Users\****>] 뒤에 [ping 192.168.250.1] (통신 유닛(ZP-EIP)의 IP 주소)를 입력하고 엔터 키를 누릅니다

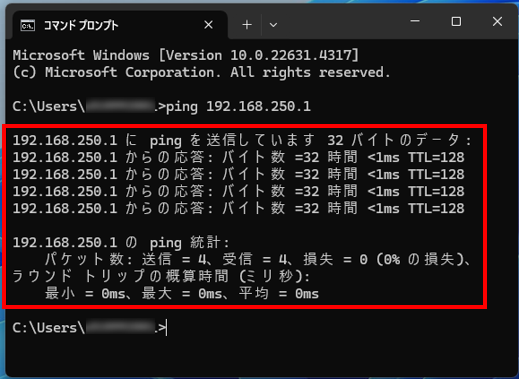

11 ping 전송에 대한 응답이 돌아오면 통신 유닛과의 연결은 정상입니다

※

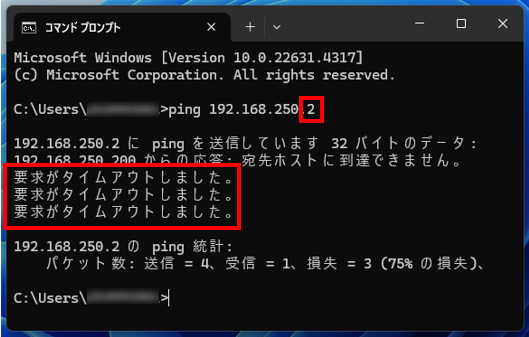

연결할 수 없는 경우 「요청이 시간 초과되었습니다.」라는 메시지가 표시됩니다(아래 그림은 끝 부분을 1→2로 잘못 입력한 경우의 예시입니다)

이러한 경우 위 절차를 다시 확인하시고, 입력한 IP 주소가 잘못되지 않았는지, 통신 유닛의 IP 주소가 잘못되지 않았는지, 기기의 전원이 켜져 있는지 등을 확인해 주십시오

３．PC 도구 Wave Inspire ZP와 연결하기 12 바탕화면의 바로 가기 아이콘을 더블 클릭하여 PC 도구를 실행합니다

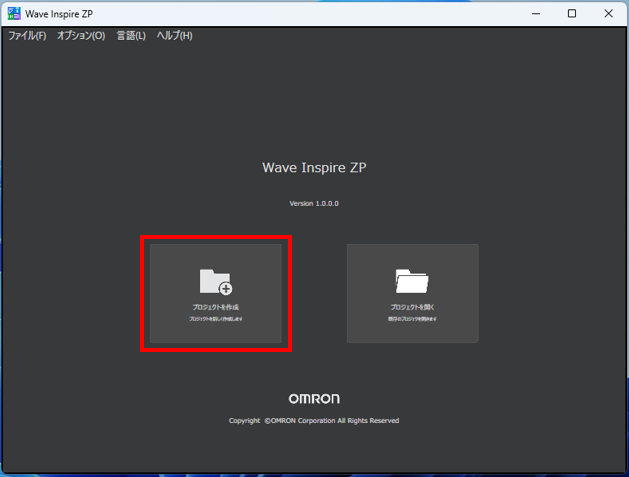

13 「프로젝트 생성」을 클릭한다

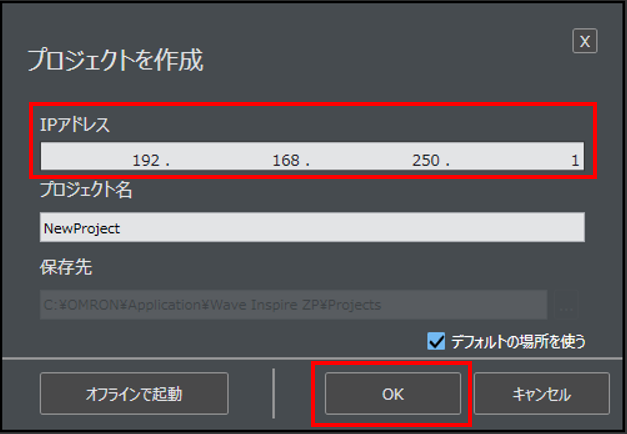

14 IP 주소를 [192.168.250.1] 로 설정하고 「확인」을 클릭합니다

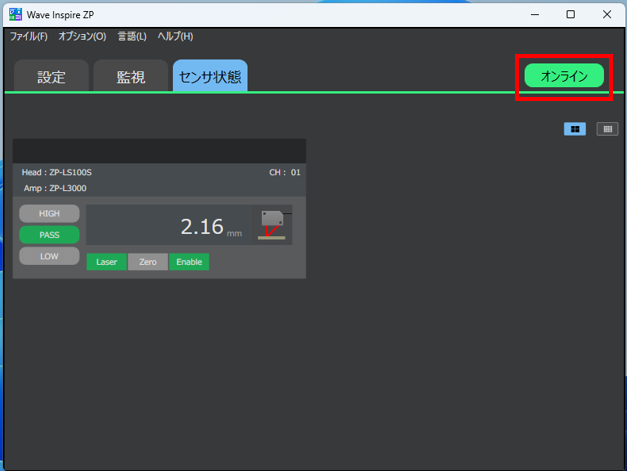

15 정상적으로 연결되면 "온라인"으로 표시됩니다
