ZP-L 연장 케이블의 내굴곡 횟수를 알려주세요.
- 등록일
- 2025. 12. 17.
ZP-L 연장 케이블의 내굴곡 횟수를 알려주세요.
센서 헤드-앰프 유닛 간 연장 케이블의 굴곡 횟수는 다음과 같습니다.
가동부에서 사용하시는 경우, 굴곡성이 높은 형식 말미 -PR 타입을 사용하십시오.
＜센서 헤드－앰프 유닛 간 연장 케이블＞
| 케이블 사양 | 케이블 인출 방향 | 케이블 길이 | 형식 | 굽힘 횟수 (참고값) |
| 로봇 케이블 （ZP-L 일반 케이블 ）*1 | 앰프 유닛 측: 스트레이트 | 1m | XS3W-M421-401-R | 80만 회 이상 *2 |
| 2m | XS3W-M421-402-R | |||
| 5m | XS3W-M421-405-R | |||
| 10m | XS3W-M421-410-R | |||
| 20m | XS3W-M421-420-R | |||
앰프 유닛 측: L자형 | 1m | XS3W-M422-401-R | ||
| 2m | XS3W-M422-402-R | |||
| 5m | XS3W-M422-405-R | |||
| 10m | XS3W-M422-410-R | |||
| 20m | XS3W-M422-420-R | |||
앰프 유닛 측: 스트레이트 | 1m | XS3W-M423-401-R | ||
| 2m | XS3W-M423-402-R | |||
| 5m | XS3W-M423-405-R | |||
| 10m | XS3W-M423-410-R | |||
| 20m | XS3W-M423-420-R | |||
앰프 유닛 측: L형 | 1m | XS3W-M424-401-R | ||
| 2m | XS3W-M424-402-R | |||
| 5m | XS3W-M424-405-R | |||
| 10m | XS3W-M424-410-R | |||
| 20m | XS3W-M424-420-R | |||
내유 강화 | 앰프 유닛 측: 스트레이트 | 1m | XS3W-M421-401-PR | 2600만 회 이상 *2 |
| 2m | XS3W-M421-402-PR | |||
| 5m | XS3W-M421-405-PR | |||
| 10m | XS3W-M421-410-PR | |||
| 20m | XS3W-M421-420-PR | |||
앰프 유닛 측: L형 | 1m | XS3W-M422-401-PR | ||
| 2m | XS3W-M422-402-PR | |||
| 5m | XS3W-M422-405-PR | |||
| 10m | XS3W-M422-410-PR | |||
| 20m | XS3W-M422-420-PR | |||
앰프 유닛 측: 스트레이트 | 1m | XS3W-M423-401-PR | ||
| 2m | XS3W-M423-402-PR | |||
| 5m | XS3W-M423-405-PR | |||
| 10m | XS3W-M423-410-PR | |||
| 20m | XS3W-M423-420-PR | |||
앰프 유닛 측: L형 | 1m | XS3W-M424-401-PR | ||
| 2m | XS3W-M424-402-PR | |||
| 5m | XS3W-M424-405-PR | |||
| 10m | XS3W-M424-410-PR | |||
| 20m | XS3W-M424-420-PR |
*1 ZP-L 시리즈에서는 기존 로봇 케이블(형식 말미 -R)보다 내굴곡성이 높은 내유 강화 폴리우레탄 로봇 케이블(형식 말미 -PR)을 로봇 케이블로 권장합니다.
*2 당사 시험 결과이며, 고객님의 실제 사용 환경·조건에서의 보증값이 아닙니다. 참고 정보로 활용해 주십시오.

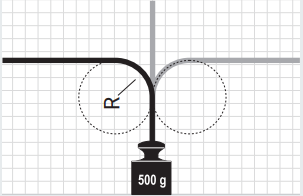

■시험 조건
＜시험 조건＞ |
