NX-EIC202에 임의의 IP 주소를 설정하는 방법을 알려주세요.

NX-EIC202에 임의의 IP 주소를 설정하는 방법을 알려주세요.

【질문 상세】
Network Configurator에서 NX-EIC202의 IP 주소를 설정하는 방법을 알려주세요.

【조건/환경】
신규 설치 중.
NX-EIC202는 새로 구입한 후 IP 주소를 변경하지 않았습니다.

【해결 방법】
NX-EIC202에 임의의 IP 주소를 설정하는 절차는 다음과 같습니다.
설정을 수행하려면 Network Configurator(PC)와 NX-EIC202를 이더넷으로 연결해야 합니다.

■ 설정 절차
1. NX-EIC202 전면의 로터리 스위치를 00Hex로 설정하고 전원을 켭니다. (초기 IP 주소: 192.168.250.1로 부팅)
2. Network Configurator(PC)에 임의의 IP 주소를 설정합니다.
(NX-EIC202의 초기 IP 주소와 중복되지 않도록 설정. 예: 「192.168.250.200」)

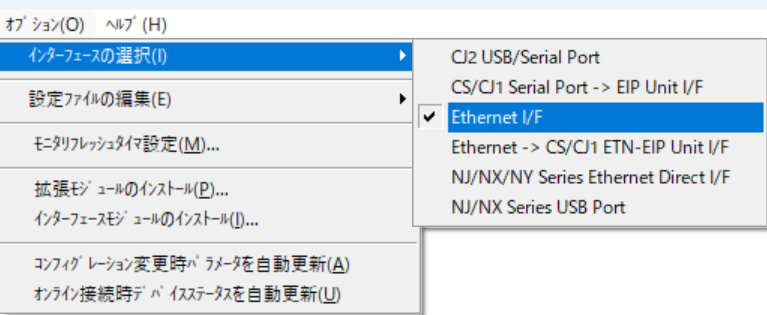

3. [옵션]-[인터페이스 선택]에서 「이더넷 I/F」를 선택합니다.

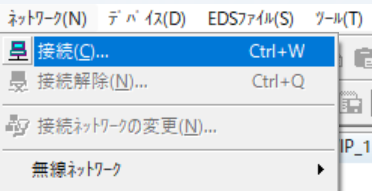

4. [네트워크]-[연결]을 클릭합니다. (*)

(*) PC에 여러 개의 이더넷 포트가 탑재된 경우 인터페이스 선택 화면이 표시됩니다.
연결할 인터페이스를 선택하십시오.

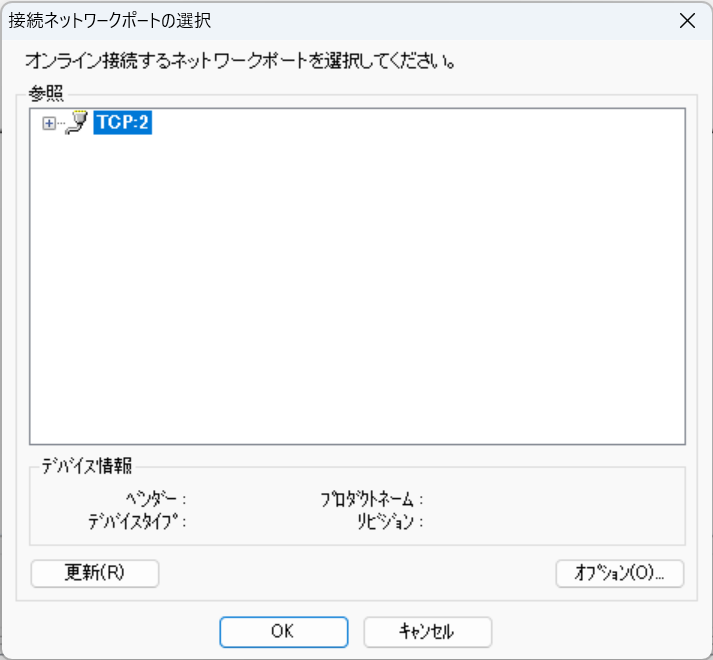

5. 연결 네트워크 포트 선택 화면에서 TCP2를 선택하고 확인을 클릭합니다.

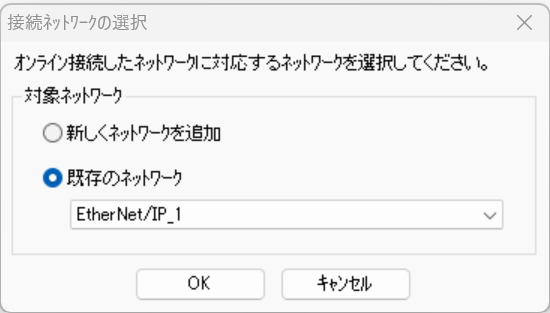

6. 연결 네트워크 선택 화면에서 새 네트워크 추가 또는 기존 네트워크를 선택하고 확인을 클릭합니다.


7. [도구]-[TCP/IP 설정]을 클릭합니다.

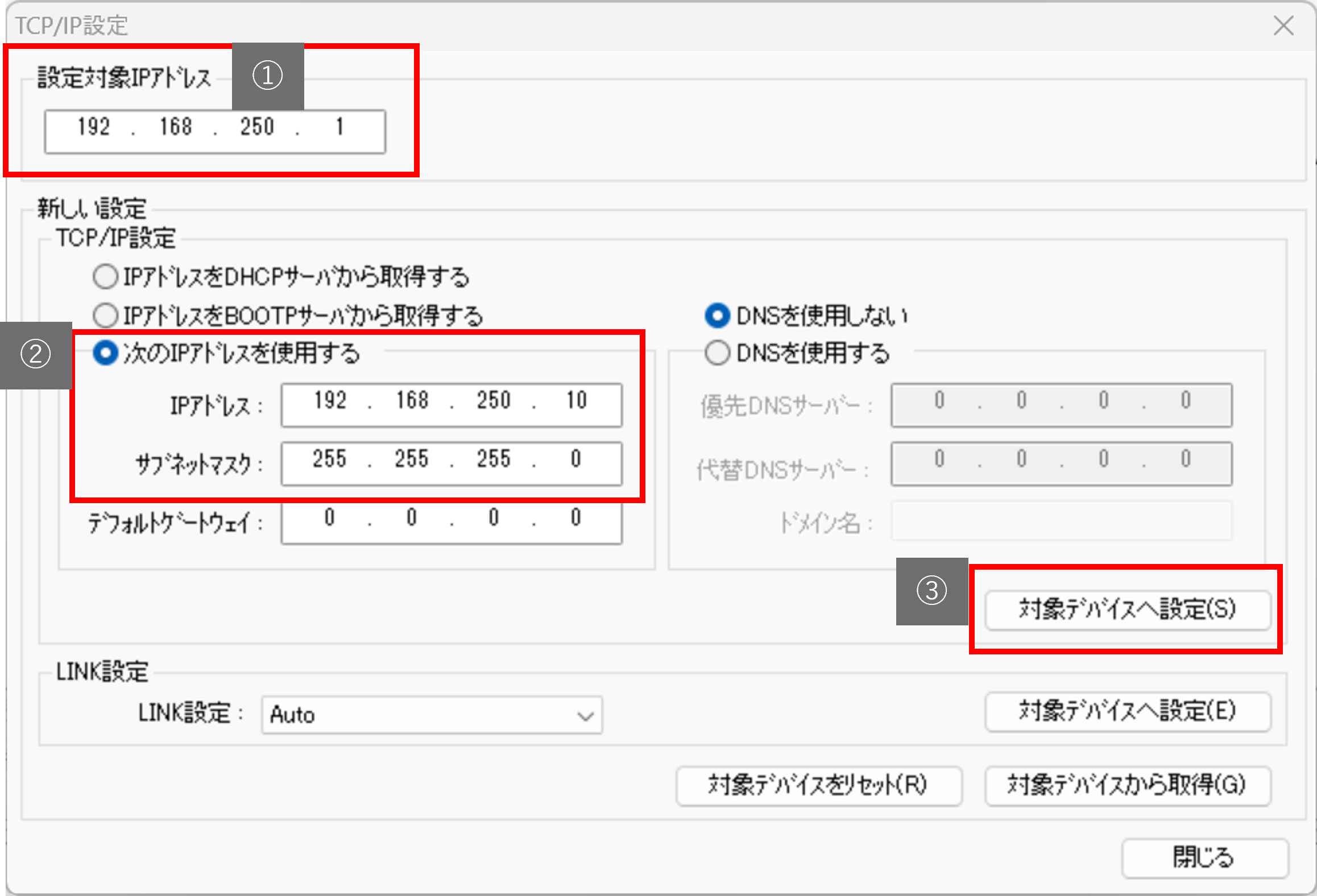

8. 설정 대상 IP 주소에 초기 IP 주소 [192.168.250.1]을 입력합니다(①). 「다음 IP 주소를 사용」을 선택하고,
임의의 IP 주소와 서브넷 마스크를 입력합니다(②). 「대상 장치에 설정(S)」을 클릭합니다(③).

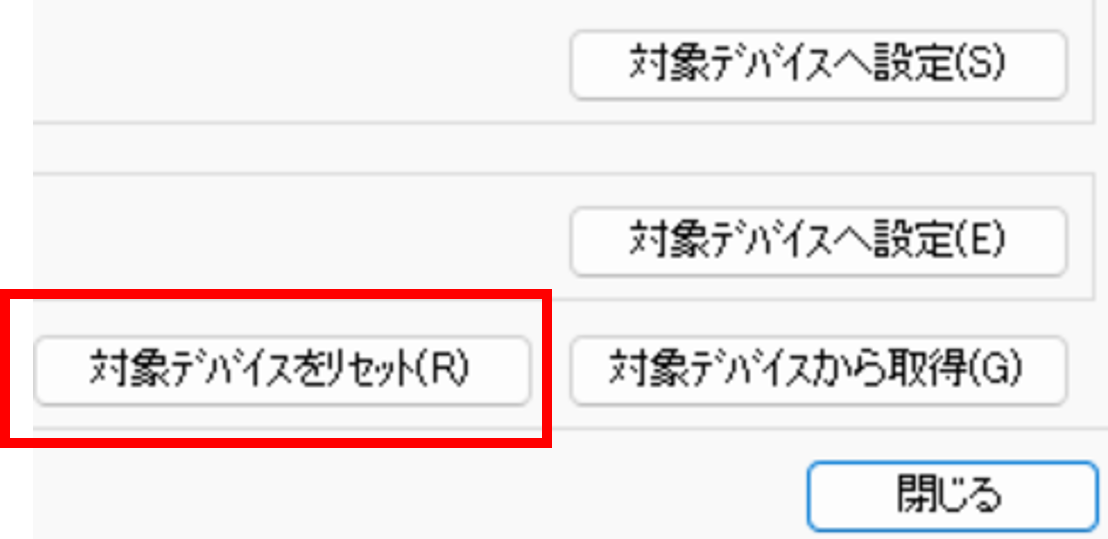

9. 설정 완료 메시지 창이 표시된 후, "대상 장치 재설정(R)"을 클릭하면 IP 주소가 반영됩니다.


자세한 설정 절차는 「 NX-EIC202 EtherNet/IP 커플러 유닛 사용자 매뉴얼(SBCD-365) 」
「9-4-1 Network Configurator를 통한 IP 주소 직접 설정」을 참조하십시오.
다운로드는 무료 회원 가입 및 로그인이 필요합니다.
