ZP-L의 앰프 유닛 부모기/자식기 사용법을 알려주세요.

ZP-L의 앰프 유닛 부모기/자식기 사용법을 알려주세요.

1대로 사용할 때는 본체를 선정하십시오.
여러 대의 센서를 사용할 때는 자기를 조합함으로써 배선 수를 줄여 사용할 수 있습니다.
앰프 유닛을 연결함으로써, 부모 기기에서 자식 기기로 전원이 공급되므로 자식 기기로의 전원 배선 공수를 줄일 수 있습니다.
최대 16대까지 연결이 가능합니다. (본체 1대, 자식기 15대)

■복수 대의 연결 구성

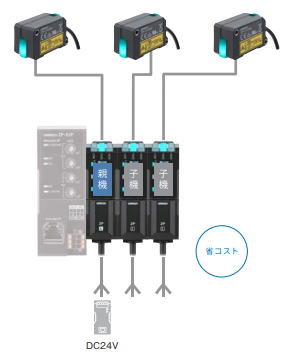

＜각 앰프에서 판정 출력하는 경우＞ 본체 1대 *1 자식기 N대 (입출력 가능 타입 ZP-L3510/L3560)

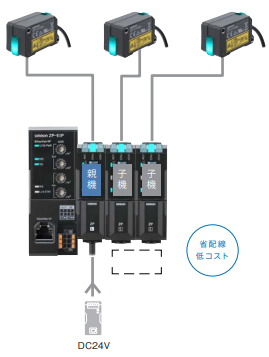

＜통신 유닛으로 측정값을 취득하는 경우＞ 본체 1대 *1 자식기 N대 (입출력 없음 타입 ZP-L3590)

*1 첫 번째 앰프 유닛에는 본체가 필요합니다. 전원은 본체에만 연결합니다.


■자식기 설치 방법

1. 앰프 유닛(본체)의 커넥터 커버를 분리합니다.

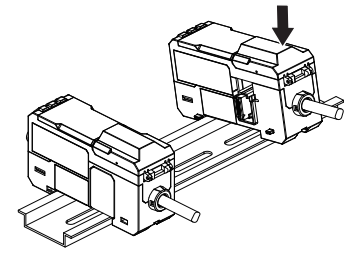

2. 센서 헤드 연결 커넥터 쪽의 걸쇠를 레일에 걸고, 걸쇠가 잠길 때까지 밀어 넣습니다.

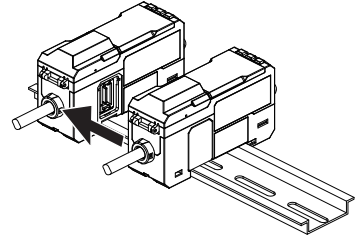

3. 자기를 슬라이드하여 본체의 커넥터에 "찰칵" 소리가 날 때까지 끼웁니다.

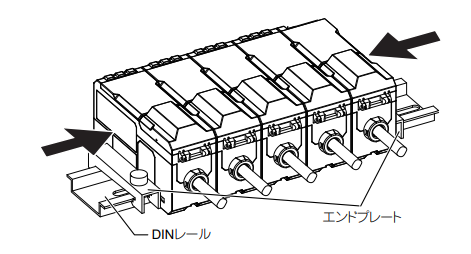

4. 별매 엔드 플레이트(PFP-M)로 앰프 유닛(본체 및 증설하는 자식기) 양쪽을 끼우듯이 고정하고 엔드 플레이트 나사(1개소×2대)로 고정합니다.

■ 대응 형식과 코드 색상

본체		자식기		코드 색상	명칭
ZP-L3000 ZP-L3050	ZP-L3010 ZP-L3060	ZP-L3510 ZP-L3560	ZP-L3590
○	○	×	×	갈색	전원 (+V)
○	○	×	×	파랑	GND (0V)
○	○	○	×	흰색	HIGH 판정 출력
○	○	○	×	녹색	PASS 판정 출력
○	○	○	×	회색	LOW 판정 출력
○	○	○	×	노랑	오류 출력
○	×	×	×	검정	아날로그 출력
○	×	×	×	차폐	아날로그 출력(0V)
○	○	○	×	복숭아	LD-OFF 입력
○	○	○	×	주황색	제로 리셋 입력
