ZP-L의 측정값 표시와 아날로그 출력의 관계를 알려주세요.
- 등록일
- 2025. 12. 17.
ZP-L의 측정값 표시와 아날로그 출력의 관계를 알려주세요.

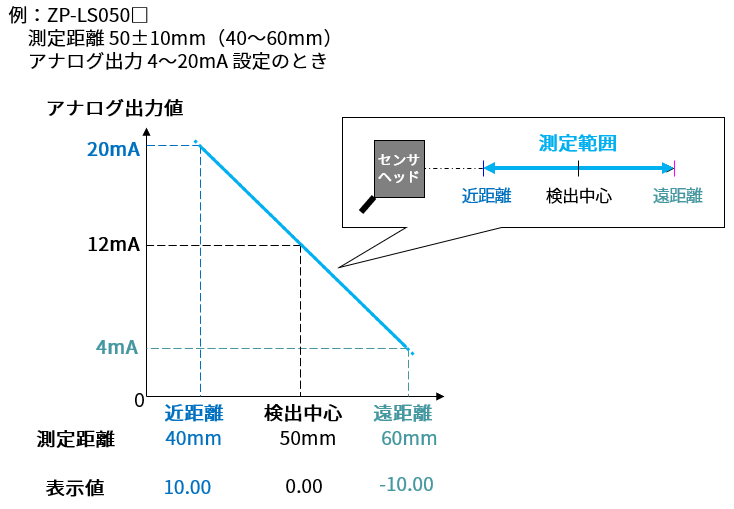

아날로그 출력 기능이 있는 기종(ZP-L3000, ZP-L3050)을 사용하실 때,
측정값 표시와 아날로그 출력 초기값(공장 출하 시)은 다음과 같습니다.
| NEAR(근거리) 측 | 중심 거리 | FAR(원거리) 측 | |
| 표시 | ＋ 표시 | 0 | － 표시 |
| 아날로그 출력 | 최대값 (4-20mA일 때 20mA) | 중간값 (4-20mA 시 12mA) | 최소값 (4-20mA 시 4mA) |
| 형식 | 측정 범위 | 근거리 | 원거리 | ||||
| 측정 거리(mm) | 표시값(mm) | 아날로그 출력 *1 | 측정 거리(mm) | 표시값(mm) | 아날로그 출력 *1 | ||
| ZP-LS025□ | 25±5 | 20 | 5.00 | 4~20mA -5~+5V/1~5V/0~5V의 최대값 | 30 | -5.00 | 4~20mA -5~+5V/1~5V/0~5V 최소값 |
| ZP-LS050□ | 50±10 | 40 | 10.00 | 60 | -10.00 | ||
| ZP-LS100□ | 100±35 | 65 | 35.00 | 135 | -35.00 | ||
| ZP-LS300□ | 300±150 | 150 | 150.0 | 450 | -150.0 | ||
| ZP-LS600□ | 600±400 | 200 | 400.0 | 1000 | -400.0 | ||
*1 아날로그 출력은 ZP-L3000 또는 ZP-L3050에 탑재되어 있습니다.
아날로그 출력 설정에서 4~20mA, ±5V, 1~5V, 0~5V 중 하나를 선택하여 사용합니다.
또한, 표시값이나 표시값에 대한 아날로그 출력값은 스케일링 기능으로 변경이 가능합니다.
아래 FAQ를 참고해 주십시오.
【참고 FAQ】
ZP-L에서 센서 헤드부터 워크까지의 거리를 표시하고 싶습니다. 설정 방법을 알려주세요.
ZP-L에서 측정값에 대한 아날로그 출력값을 변경하는 방법을 알려주세요.
