ZP-L을 2대 사용하여 워크의 두께나 단차 계산을 하고 싶습니다. 설정 절차를 알려주세요.

Question

Accepted Answer

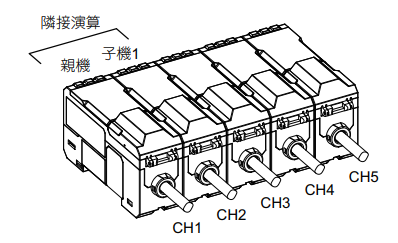

「본체」와 「본체에 인접한 자기기」 사이에서 연산이 가능합니다.
※연결 대수가 2대 이상인 경우, 연산 기능은 본체와 자식기 1 사이에서만 사용 가능합니다.

연산 기능은 「두께 모드」와 「단차 모드」의 2종류가 있습니다.

두께 모드 (가산)		측정값 = (A의 측정값) + (B의 측정값) + 인접 연산 기준값 두께 모드는 센서 헤드 1대의 측정 범위로는 측정할 수 없는 큰 워크의 외형이나 폭을 측정할 때에도 사용할 수 있습니다.

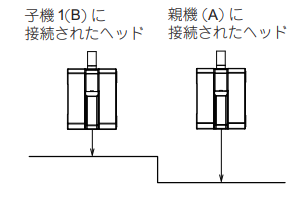

단차 모드 (감산)		측정값 = (A의 측정값) - (B의 측정값)

설정은 두께 모드, 단차 모드 모두 본체에서 수행합니다.
연산 결과 값도 상위 기기에 표시됩니다.

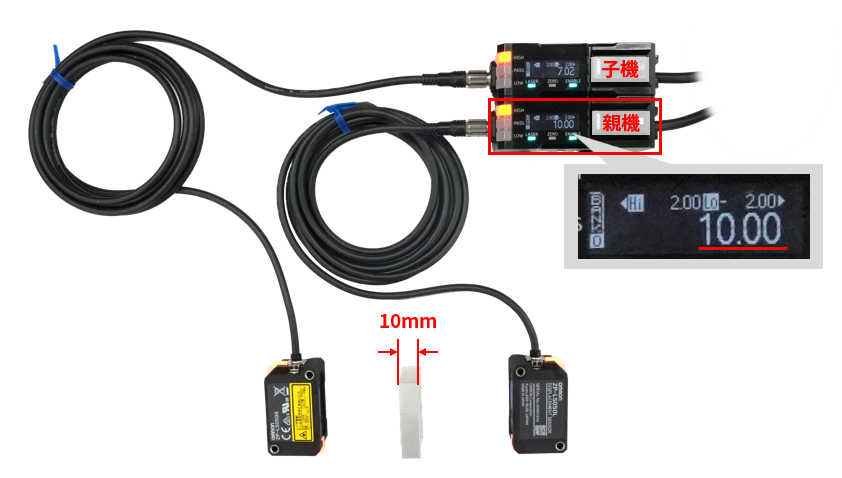

예: 두께 모드　워크 두께 10mm의 경우

IMG_Product_ZP-L_厚み演算イメージ_corner_JPG_001

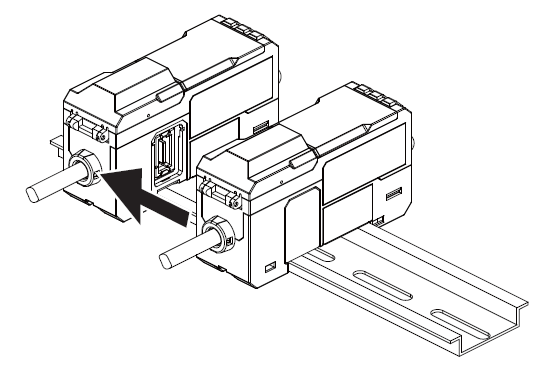

설정 전에 센서 헤드를 설치하고 전원을 끈 상태에서 본체와 자매기를 연결하십시오.

IMG_イラスト_ZP-L_連結イラスト_JPG_001

■ 두께 모드 설정 절차 (본체에서 설정)
위 사진과 같이 두께 10mm의 워크를 측정하는 경우를 예로 설명합니다.

설정 개요

키 조작

조작 내용

조작 후 화면 이미지

[인접 연산]
↓
[두께]
변경

1

전원을 켠다

2

MODE/ESC 버튼을 1회 눌러 [기본 설정 모드]로 전환한다

3

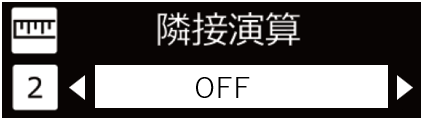

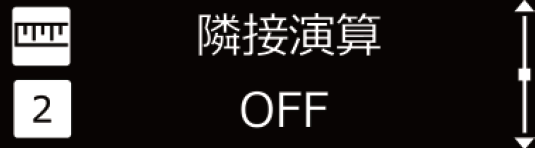

DOWN 버튼을 여러 번 눌러 [인접 연산]을 표시한다

4

ZERO/SET 버튼을 1회 누릅니다

5

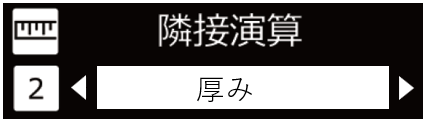

RIGHT 버튼을 1회 눌러 [두께]를 표시합니다

[두께 설정값]에 공작물의 두께 [10mm]를 설정합니다

6

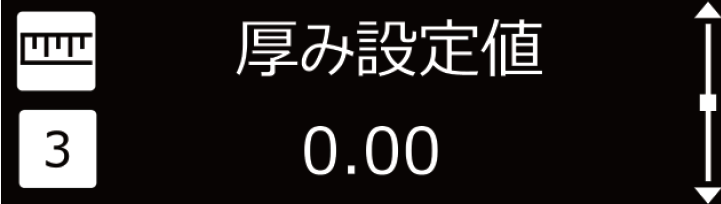

ZERO/SET 버튼을 1회 누르고, DOWN 버튼을 1회 눌러 [두께 설정값]을 표시합니다

7

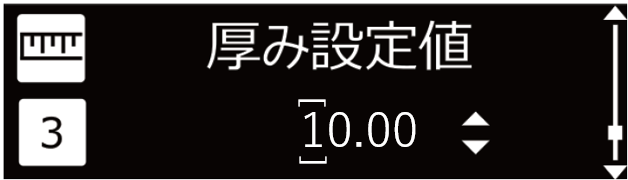

ZERO/SET 버튼을 1회 누르고 커서 버튼을 눌러 [0.00]→[10.00]으로 변경합니다

8

ZERO/SET 버튼을 1회 눌러 설정을 확정하고, MODE/ESC 버튼을 1회 눌러 [운전 모드]로 돌아감

[두께 설정값]의 설정 범위는 사용하는 센서 헤드에 따라 아래 표와 같습니다

■단차 모드 설정 절차 (본체에서 설정)

설정 개요		키 조작	조작 내용	조작 후 화면 이미지
[인접 연산] ↓ [단차] 변경	1		전원을 켭니다
	2		MODE/ESC 버튼을 1회 눌러 [기본 설정 모드]로 전환한다
	3		DOWN 버튼을 여러 번 눌러 [인접 연산]을 표시한다
	4		ZERO/SET 버튼을 1회 누릅니다

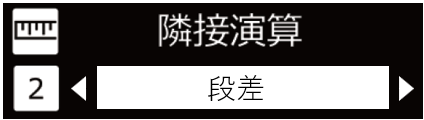

	5		RIGHT 버튼을 2회 눌러 [단차]를 표시합니다
	6		ZERO/SET 버튼을 1회 눌러 설정을 확정하고, MODE/ESC 버튼을 1회 눌러 [운전 모드]로 돌아갑니다
