전원 공급 장치(파워 서플라이)의 전압(V), 전류(A), 용량(W)이란 무엇입니까? 전기적 사양을 결정할 때의 기초를 알려주세요.

전원 공급 장치(파워 서플라이)의 전압(V)

전원 공급 장치를 선정할 때는 출력 전압과 출력 전류(용량) 값이 중요합니다.

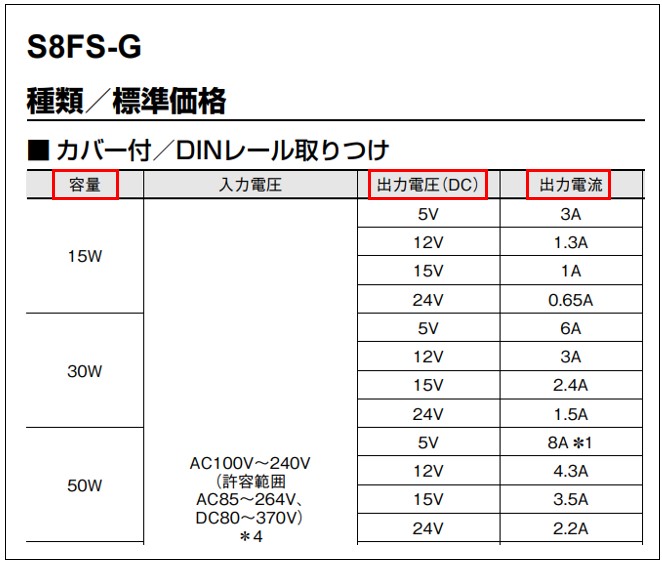

■S8FS-G 데이터 시트 표기 예시

먼저, 전압, 전류, 용량의 의미를 설명합니다.

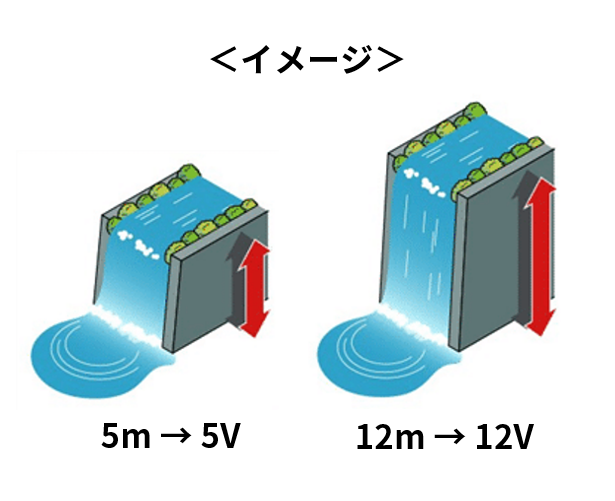

■전압이란 전압이란 전기를 공급할 수 있는 강도를 말합니다. 기호는 「V」 또는 「E」로 표현하며, 단위는 V:Volt(볼트)입니다. 폭포에 비유하면, 높이 에 해당합니다. 높은 곳에서 떨어지는 수압이 더 강해지는 것처럼, 전압도 값이 클수록 공급할 수 있는 전기의 강도가 증가합니다.

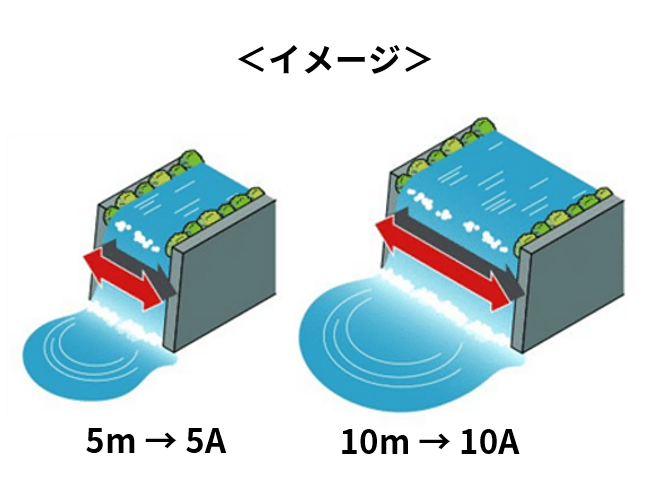

■전류란 전류란, 전기의 흐름의 양을 말합니다. 기호는 'I'로 표현하며, 단위는 A:Ampere(암페어)입니다. 폭포에 비유하면, 유량 에 해당합니다. 강폭이 넓을수록 더 많은 물이 흐르듯이, 전류도 값이 클수록 흐르는 전기의 양이 많아집니다.

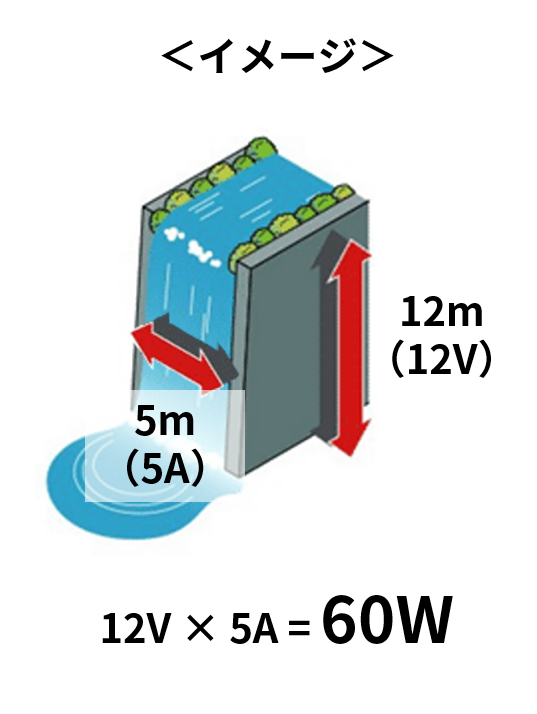

■용량이란 용량이란 공급할 수 있는 전기의 총량을 말합니다. 기호는 「W」 또는 「VA」로 표현하며, 단위는 W:와트(Watt)입니다. 폭포에 비유하면, 높이 × 유량 에 해당합니다. 용량 값은 [전압] × [전류]의 식으로 구할 수 있습니다. 위의 예에서는 전압 12V × 전류 5A이므로 용량은 60W입니다.

전압, 전류, 용량 값은 작동시키고자 하는 부하의 사양에 맞춰 선정합니다.

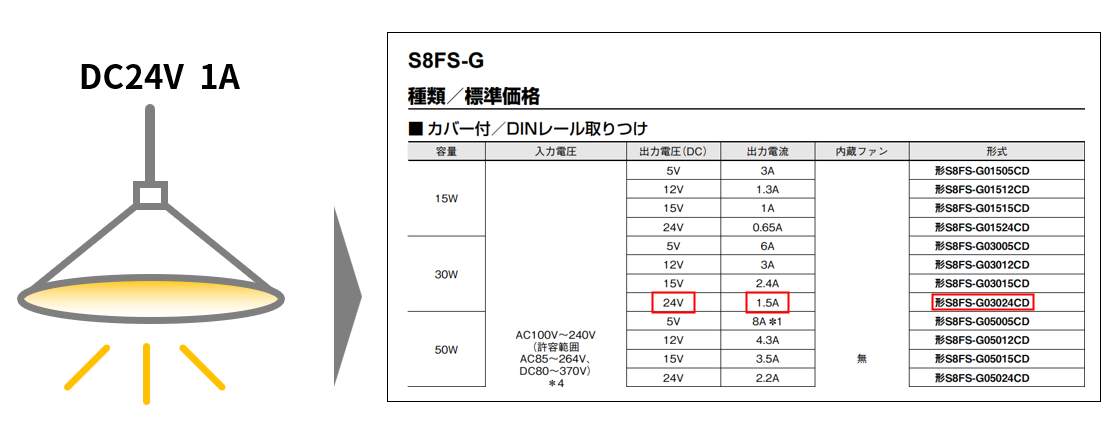

예를 들어 전압 DC24V, 전류 1A의 LED 조명을 밝히고자 하는 경우, 전원 공급 장치는 출력 전압 24V, 출력 전류 1.5A(용량 24V×1.5A＝30W) 등 전류 값에 여유를 둔 전원 공급 장치를 선정합니다.

전류 값은 클수록 전원 공급 장치의 출력에 여유를 가질 수 있습니다.
예를 들어, 향후 LED 조명을 1~2개 추가로 증설할 계획이 있다면 여유를 두고 24V 4.5A(100W)를 선택해 두는 것도 좋습니다.

반면 전압은 부하 사양을 초과하는 것은 사용할 수 없습니다.
아래와 같이 전압 값이 맞지 않으면 부하가 작동하지 않거나 손상될 수 있습니다.

부하		전원 공급 장치	동작
LED 조명 24V 1A	1	12V 1.3A (15W)	×		LED의 전압 DC24V에 비해 12V로 부족하므로 점등되지 않습니다
	2	48V 3.3A (150W)	×		LED 전압이 24V인 반면 48V로 초과하므로 LED가 소손될 수 있습니다

또한 모터나 솔레노이드 밸브 등(유도 부하)은 기동 시 일시적인 대전류(돌입 전류)가 흐르므로, 해당 FAQ를 참고하여 전류 값(용량)을 검토해 주십시오.

파워 서플라이에 돌입 전류가 있는 부하를 연결하고 싶습니다. 필요한 용량은 어떻게 결정해야 하나요?
