E3AS-HF의 집광 타입과 확산광 타입의 사용법을 알려주세요.

E3AS-HF의 집광 타입과 확산광 타입의 사용법을 알려주세요.

집광 타입과 확산광 타입의 사용 구분은 아래를 참고하십시오.

집광 타입： 스팟 직경을 φ2mm까지 집광하므로, 검출물을 '점'으로 검출하는 용도에 적합합니다.
　　　　　　　좁은 구멍을 통과하여 검출하거나 핀 등 작은 검출물의 검출이 가능합니다.

확산광 타입：스팟 직경을 φ40mm까지 확대하므로, '면'으로 검출하는 용도에 적합합니다.
　　　　　　　표면의 요철이나 구멍 등에 영향을 받지 않고, 검출물 표면의 높이를 검출할 수 있습니다.

타입	형식	활용 예	스팟 직경 조정*2

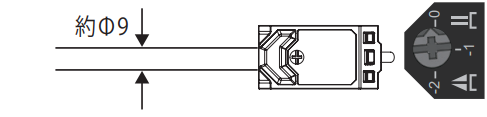

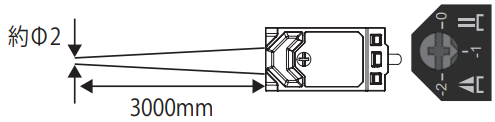

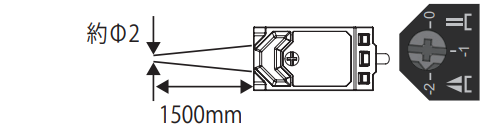

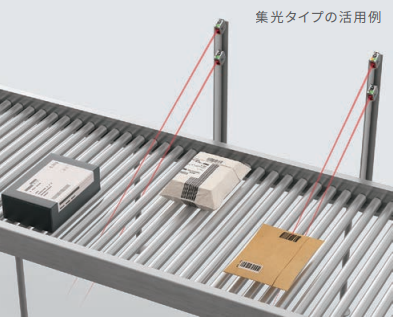

집광 타입	E3AS-HF600SMN 2M E3AS-HF600SMT 2M E3AS-HF600SMN M1H E3AS-HF600SMT M1H E3AS-HF600SMN M1V E3AS-HF600SMT M1V E3AS-HF600SMN-M1TJ 0.3M E3AS-HF600SMT-M1TJ 0.3M	롤러 컨베이어 위의 워크 감지 집광 타입에 의한 롤러 컨베이어 위의 워크 감지 | 동영상 라이브러리	●다이얼 위치: 0　평행광 ●다이얼 위치: -1　설치 거리 3m에서 스팟 직경 약 φ2mm ●다이얼 위치: -2　설치 거리 1.5m에서 스팟 직경 약 φ2mm

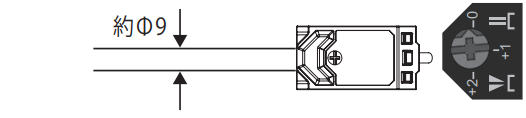

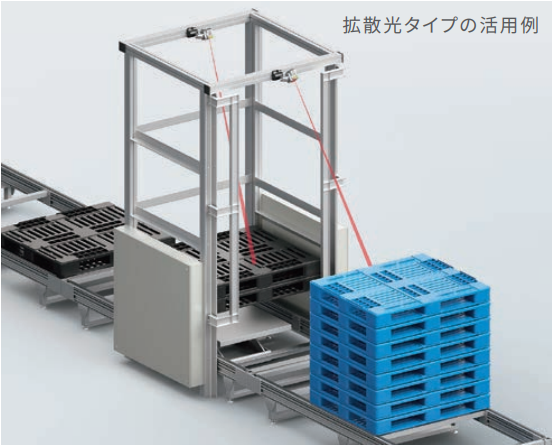

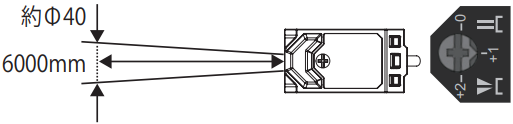

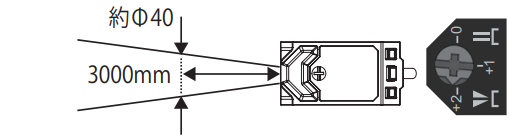

확산광 타입	E3AS-HF600DMN 2M E3AS-HF600DMT 2M E3AS-HF600DMN M1H E3AS-HF600DMT M1H E3AS-HF600DMN M1V E3AS-HF600DMT M1V E3AS-HF600DMN-M1TJ 0.3M E3AS-HF600DMT-M1TJ 0.3M	팔레트 잔량 감지 확산광 타입에 의한 팔레트 검출 | 동영상 라이브러리 |	●다이얼 위치: 0　평행광 ● 다이얼 위치: +1 설치 거리 6m에서 스팟 직경 약 φ40mm ● 다이얼 위치: +2 설치 거리 3m에서 스팟 직경 약 φ40mm

＊2　스팟 가변 다이얼로 타입별로 3단계 조정이 가능합니다.
다이얼 위치에 따른 감지 거리와 스팟 직경의 관계는 아래의 「투광 스팟 직경-거리 특성(참고값)」을 참조하십시오.

【참고】
투광 스팟 직경-거리 특성(참고값)

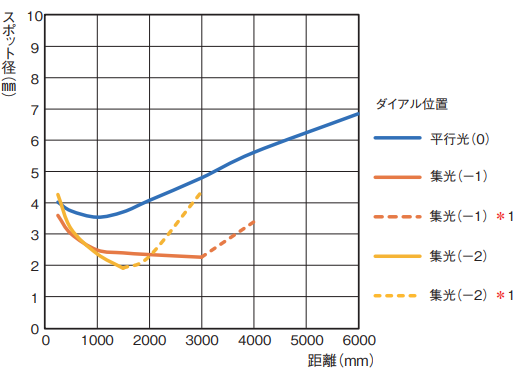

집광 타입: E3AS-HF6000S□□

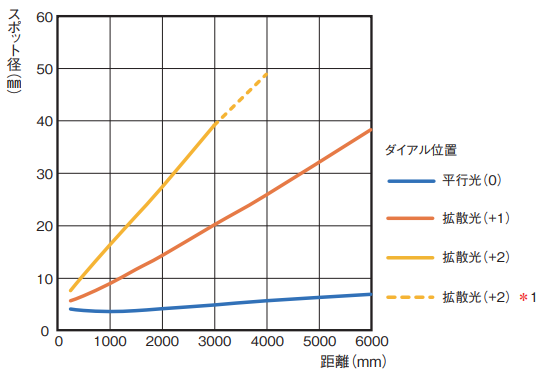

확산광 타입: E3AS-HF6000D□□

＊1 점선 범위 내에서의 사용은 삼가해 주십시오.

【제품 정보】
앰프 내장형 TOF 레이저 센서 E3AS-HF 시리즈 카탈로그
