E3AS-HF 커넥터 타입에 사용 가능한 케이블 부착 커넥터의 형식을 알려주십시오. (센서 I/O 커넥터·단일 커넥터·소켓)
- 등록일
- 2025. 12. 17.
E3AS-HF 커넥터 타입에 사용 가능한 케이블 부착 커넥터의 형식을 알려주십시오. (센서 I/O 커넥터·단일 커넥터·소켓)
대표적인 형식은 아래 표와 같습니다.
XS5 시리즈
| 연결 방식 | 결선 | 케이블 사양 | 케이블 인출 방향 | 케이블 길이(m) | 형식 |
| M12 스마트 클릭 *1 | ① 갈색 ② 흰색 ③파랑 ④검정 | 난연성, PVC 로봇 케이블 | 스트레이트 | 1 | XS5F-D421-C80-F |
| 2 | XS5F-D421-D80-F | ||||
| 3 | XS5F-D421-E80-F | ||||
| 5 | XS5F-D421-G80-F | ||||
| 10 | XS5F-D421-J80-F | ||||
| L형 | 1 | XS5F-D422-C80-F | |||
| 2 | XS5F-D422-D80-F | ||||
| 3 | XS5F-D422-E80-F | ||||
| 5 | XS5F-D422-G80-F | ||||
| 10 | XS5F-D422-J80-F |
*1 M12 스마트 클릭 커넥터 중계 타입과 조합하여 사용할 경우, 약 1/8회전의 원터치로 결합할 수 있습니다.

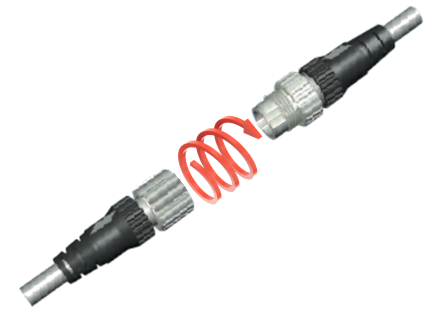

M12 커넥터 타입과의 조합도 가능하지만, 나사식 결합이 됩니다.
XS2 시리즈
| 연결 방식 | 배선 | 케이블 사양 | 케이블 인출 방향 | 케이블 길이(m) | 형식 |
| M12 나사식 | ① 갈색 ② 흰색 ③파랑 ④검정 | 난연성, PVC 로봇 케이블 | 스트레이트 | 1 | XS2F-D421-C80-F |
| 2 | XS2F-D421-D80-F | ||||
| 3 | XS2F-D421-E80-F | ||||
| 5 | XS2F-D421-G80-F | ||||
| 10 | XS2F-D421-J80-F | ||||
| 15 | XS2F-D421-K80-F | ||||
| 20 | XS2F-D421-L80-F | ||||
| L형 | 1 | XS2F-D422-C80-F | |||
| 2 | XS2F-D422-D80-F | ||||
| 3 | XS2F-D422-E80-F | ||||
| 5 | XS2F-D422-G80-F | ||||
| 10 | XS2F-D422-J80-F |
■핀 배치
| PIN 번호 | 적용 |
| ① | +V |
| ② | OUTPUT2 *2 |
| ③ | 0V |
| ④ | OUTPUT1 |
*2 PIN No②는 외부 입력, 전류 출력으로도 사용할 수 있습니다.
■E3AS 대상 형식
| 타입 | 연결 방식 | 형식 |
| 집광 타입 | M12 커넥터 타입(수평) | E3AS-HF6000SMN M1H, E3AS-HF6000SMT M1H |
| M12 커넥터 타입(수직) | E3AS-HF6000SMN M1V, E3AS-HF6000SMT M1V | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | E3AS-HF6000SMN-M1TJ 0.3M, E3AS-HF6000SMT-M1TJ 0.3M | |
| 확산광 타입 | M12 커넥터 타입(수평) | E3AS-HF6000DMN M1H, E3AS-HF6000DMT M1H |
| M12 커넥터 타입(수직) | E3AS-HF6000DMN M1V, E3AS-HF6000DMT M1V | |
| M12 스마트 클릭 커넥터 중계 타입(0.3m) | E3AS-HF6000DMN-M1TJ 0.3M, E3AS-HF6000DMT-M1TJ 0.3M |
