CJ2 시리즈 PLC에서 증설 장치를 새로 구성할 때 필요한 유닛을 알려주세요.

CJ2 시리즈 PLC에서 증설 장치를 새로 구성할 때 필요한 유닛을 알려주세요.

【질문 상세】
CJ2 시리즈 PLC에 새로 증설 장치를 추가하고 싶지만, 증설용으로 어떤 기기를 구입해야 할지 모르겠습니다.

【조건/환경】
・CJ2M-CPU11을 사용하고 있습니다.
・유닛을 추가할 때 CPU 장치의 유닛 구성이 10대를 초과하므로, 증설 장치 사용을 검토 중이다.

【해결책】
CJ2 증설 장치를 추가할 경우 필요한 장비는 다음과 같습니다.

・외부 인터페이스 유닛
I/O 제어 유닛: CJ1W-IC101 (CPU 유닛 오른쪽에 장착)
I/O 인터페이스 유닛: CJ1W-II101 (증설 장치 상의 전원 유닛 오른쪽 옆에 장착)

・I/O 연결 케이블
CS1W-CN□□3(-B2)

・전원 유닛 (확장 장치 1 구성마다 설치)
CJ1W-PA20□□(AC 전원 타입) 또는 CJ1W-PD02□(DC 전원 타입)

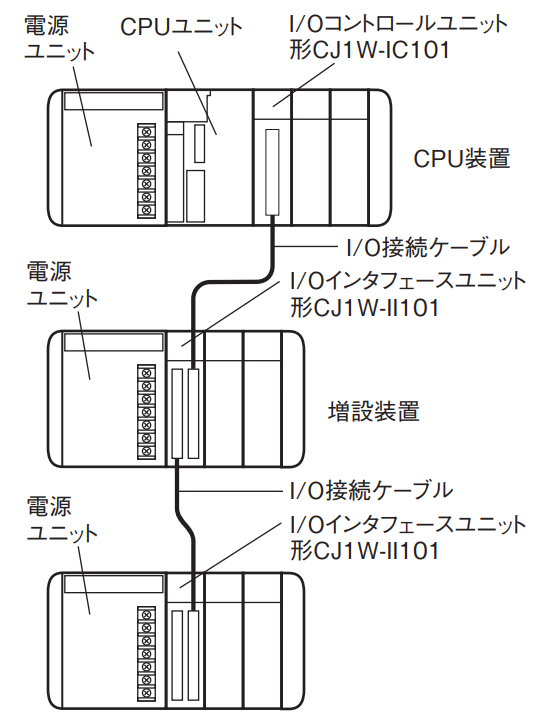

■시스템 구성 예


【보충】
・엔드 커버: CJ1W-TER01은 I/O 인터페이스 유닛에 부속되어 있으므로 별도 구매가 필요 없습니다.
・CPU 장치-증설 장치 간, 증설 장치-증설 장치 간 I/O 연결 케이블의 총 케이블 길이는 12m 이하입니다.
・구성 유닛은 1개 증설 장치당 최대 10개 유닛 이내이며, 증설 장치는 3대 이하입니다.

증설 장치의 상세 내용은 「 CJ2H-CPU6□ (-EIP) / CJ2M-CPU□□ CPU 유닛 사용자 매뉴얼 (하드웨어 편) (SBCA-349) 」의 「2-1-3 증설 장치」를 참조하십시오.
(매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.)
