H5CN-X□NS(전원 전압 AC100-240V)의 권장 대체품과 주요 차이점을 알려주세요.

H5CN-X□NS(전원 전압 AC100-240V)의 권장 대체품과 주요 차이점을 알려주세요.

대상 형식

H5CN-XZNS AC100-240, H5CN-XANS AC100-240

권장 대체품은 H5CC-L8S를 검토해 주십시오.

■주요 차이점/유의사항
・동일한 48각 크기이지만, 깊이 등 외형 치수가 다릅니다.
・단자 배치는 동일합니다. (연결 소켓은 그대로 재사용 가능합니다.)
・트랜지스터 출력에 역기전력 흡수용 다이오드는 내장되어 있지 않습니다.
　※ 역기전력 흡수용 다이오드가 필요한 경우, H5CC-A11S를 검토해 주십시오. (소켓 변경이 필요합니다.)
・제어 출력(트랜지스터 출력)의 정격은 동일합니다.
・조작 방법이 다릅니다.
・무전원 시 설정 변경이 불가능합니다.
・시간 레인지는 본체에서 설정 변경이 필요합니다. (초기값: 0.01초 ~ 9999.99초)
・출력 모드는 A-2 모드(파워 온 딜레이: 전원 리셋 동작)로 사용하십시오.
・표시 자릿수: 4자리 → 6자리
・케이스 외장 색상: 라이트 그레이 → 블랙

■참고사항
사양에 대한 자세한 내용은 아래 링크에서 관련 자료를 참조해 주십시오.
생산 종료 안내
H5CN 데이터 시트
H5CC 데이터 시트

(단위: mm)

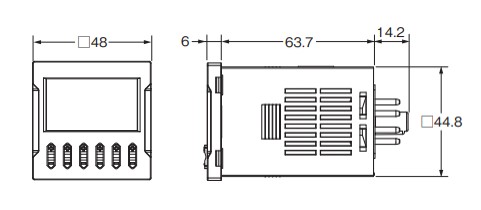

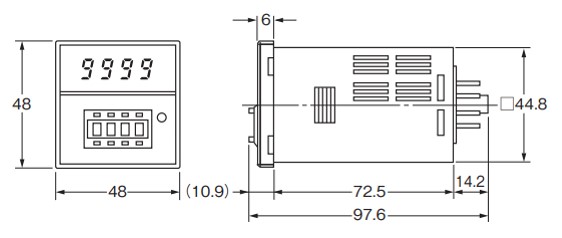

외형 치수
생산 종료품 H5CN-X□NS AC100-240	대체품 H5CC-L8S

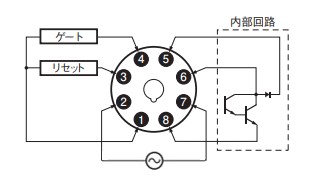

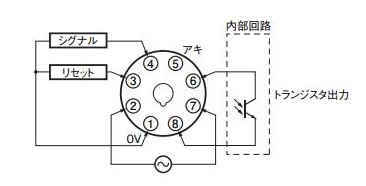

단자 배치
생산 종료 제품 H5CN-X□NS AC100-240	대체품 H5CC-L8S
⑤-⑥ 사이의 다이오드는 역기전력 흡수용 다이오드입니다.
