KM-N1-FLK에서 유효 전력/누적 유효 전력량이 정확히 측정되지 않습니다. 해결 방법을 알려주세요.

등록일
2025. 12. 17.

KM-N1-FLK에서 유효 전력/누적 유효 전력량이 정확히 측정되지 않습니다. 해결 방법을 알려주세요.



아래 표의 내용을 확인하시고 조치해 주십시오.
기타 값이 정확하게 측정되지 않는 경우, 해당 FAQ를 참조하십시오.
「 KM-N1-FLK의 측정값(유효 전력/누적 전력량/역률 등)이 정확히 측정되지 않습니다. 해결 방법을 알려주세요. 」

번호 원인과 확인 사항 대책

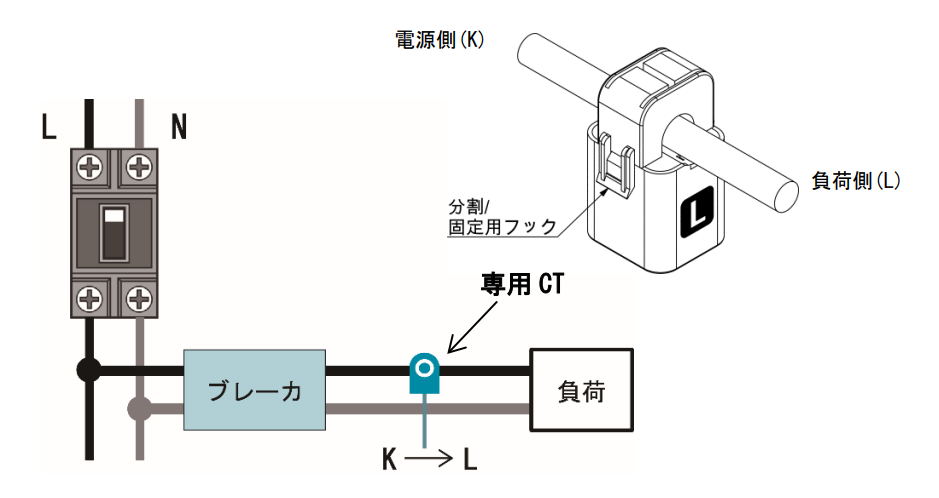

1 전용 CT의 장착 방향이 반대로 되어 있지 않습니까?

전용 CT에는 극성이 있습니다. 전원 측(K), 부하 측(L)의 방향을 확인한 후 연결하십시오.
음의 전력(마이너스)을 측정하고 있는 경우, 모든 전용 CT가 반대로 장착되어 있을 가능성이 있습니다.
또한 0에 가까운 전력을 측정하고 있는 경우, 한쪽 전용 CT가 반대로 장착되어 있을 가능성이 있습니다.
자세한 사항은 「 소형 전력량 모니터 사용자 매뉴얼 」*「2.6. 전용 CT의 계측 배선 장착」「2.7. 배선도」를 참조하십시오.

IMG_イラスト_KMCT_JPG_001

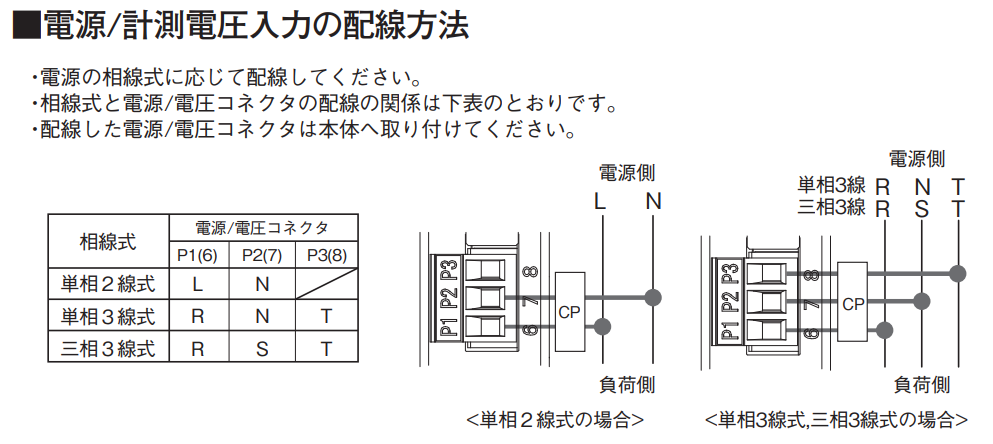

2 전압의 상 순서가 맞습니까? 전압의 상순서가 맞지 않으면 전력을 정확히 측정할 수 없습니다. 설정된 상선식과 전압 입력이 일치하는지 확인하십시오.
오접선 감지 기능을 ON으로 설정했을 경우, 역상, 결상 시 "A-W1"이 표시됩니다. RST⇒STR과 같은 정상의 배선 오류에서는 경보가 발생하지 않으니 주의하십시오.


자세한 내용은 「 소형 전력량 모니터 취급 설명서 」* 및 「 소형 전력량 모니터 사용자 매뉴얼 」* 「2.7. 배선도」를 참조하십시오.



IMG_イラスト_KM電源・計測電圧配線方法_JPG_001

3 전류 입력값이 [전류 로우컷 값] 이하가 되지 않았습니까? [전류 로우컷 값]의 설정값을 아래 절차에 따라 확인하십시오.

① 계측값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다.
③[아래] 키를 눌러 「로우컷 전류값(MENU A4)」로 이동합니다.
전류값이 0A로 변하지 않는 경우, [전류 로우컷 값]을 작게 설정하십시오.

＜참고＞
전류 로우컷은 전류값이 (정격 전류) × (설정 비율) 미만이 되면 전류 측정값을 강제적으로 0으로 만드는 기능입니다. 정격 전류는 전용 CT의 정격값입니다. 본 기능을 설정하면 무부하 상태에서의 유도 노이즈로 인해 측정되는 전류, 전력을 차단할 수 있습니다.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.2. 전류 로우컷」을 참조하십시오.
4 전원이 차단되었습니까? 전원 차단이 발생하면 KM-N1의 [누적 유효 전력량]이 감소할 수 있습니다.
이유: KM-N1의 [누적 유효 전력량]은 5분 주기로 내부 비휘발성 메모리에 저장됩니다. 정전이 발생한 경우, 발생 시점부터 최대 5분 전까지 측정된 전력량이 [누적 유효 전력량]에 가산되지 않습니다.
5 [상선식]이 삼상 3선인 경우, 삼상 3선에서 분기된 단상 2선의 부하가 없습니까? 삼상 3선에서 분기된 단상 2선의 부하를 KM-N1-FLK의 「단상 2선식: 1P2W」 설정으로 계측한 전력량 합계와 삼상 3선의 대원(主線)을 KM-N1-FLK의 「삼상 3선식: 3P3W」 설정으로 계측한 전력량은 다릅니다. 자세한 내용은 해당 FAQ를 참조하십시오.
3상 3선에서 분기된 단상 2선의 부하 전력을 KM-N1-FLK로 측정할 수 있습니까?
6 유효전력의 오차는 KM-N1의 측정 정확도 범위 내에 있지 않습니까?

예를 들어, KM-N1-FLK와 KM-NCT-5A/50A를 조합한 경우의 측정 정밀도는 아래와 같습니다.

측정 정확도 = ±1.0% F.S. ±1digit ±1% FS = ±2.0% × 2kW ±0.001kW = ±0.041kW = ±41W입니다.

＜개념＞
・KM-N1-FLK 본체의 정확도 = ±1.0%F.S.±1digit (역률 = 1)입니다.
・KM-NCT-5A/50A의 정밀도는 ±1%FS입니다. ←(KM-NCT-5A/50A 제품 사양서 참조)
・F.S.＝2kW(5A CT 사용 시 정격 입력 전력)←「정격 입력 전력」은 KM-N1 카탈로그 *2 P9「■정격(본체)」참조.
・1digit＝0.001kW
＜
주의사항＞
・실제 사용 시 「온도 영향(±1.0%F.S.)」＋「주파수 영향(±1.0%F.S.)」＋「고조파 영향(±0.5%F.S.)」도 고려하시기 바랍니다.
・CT 용량이 너무 크면 오차가 커집니다. 측정하는 최대 전류보다 큰 용량이며, 최대 전류에 가장 가까운 용량의 CT를 선정하십시오.

7 [간이 계측 ON/OFF] 설정이 맞습니까? [간이 측정 ON/OFF] 설정값을 아래 절차에 따라 확인하십시오.

① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다.
③[아래] 키를 눌러 「간이 측정 ON/OFF(MENU A6)」로 이동합니다.
[간이 측정 ON/OFF], [간이 측정 전압], [간이 측정 역률]이 측정 대상에 맞게 올바르게 설정되어 있는지 확인하십시오.

＜참고＞
간이 계측 기능은 전압 계측 없이 설치 회로의 대략적인 전력을 파악하기 위한 기능입니다. 간이 계측에서는 전압 고정값, 역률 고정값과 실제 계측한 전류값으로부터 전력을 산출합니다. 간이 계측 사용 시에는 전압과 역률이 고정값이므로 계측 정밀도가 사양 외가 됩니다.
자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.4. 간이 측정」을 참조하십시오.
8 [상선식] 설정이 맞습니까? [상선식] 설정값을 아래 절차에 따라 확인하십시오.

① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다.
계측 회로의 실제 상선식(단상 2선/단상 3선/3상 3선/단상 2선 전압 선택/단상 3선 복합)을 확인하여 회로 A의 [상선식]에 설정하십시오.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「2.7. 배선도」, 「3.6. 계측 설정」을 참조하십시오.
9 [사용 CT] 설정이 맞습니까? [사용 CT] 설정값을 아래 절차에 따라 확인하십시오.

① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다.
③ 회로 A 설정 항목에서 [위][아래] 키를 눌러 「사용 CT(MENU A2)」로 이동합니다.

연결한 전용 CT의 정격 1차측 전류와 [사용 CT] 설정값이 동일하도록 설정하십시오.

다점 계측을 수행하는 경우, 모든 회로에서 [사용 CT]를 설정해야 합니다.
다점 계측의 경우, CT1/2는 회로 A/B, CT3/4는 회로 C/D에 대응합니다.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「2.2. 전용 CT와 본체의 연결」「3.6. 계측 설정」을 참조하십시오.
10 [CT 비율] 설정이 맞습니까? [CT 비율] 설정값을 아래 절차에 따라 확인하십시오.

① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다.
③[아래] 키를 눌러 「CT 비(MENU A3)」로 이동합니다.

[CT비]는 범용 CT의 1차측 전류와 2차측 전류의 비율을 설정합니다.
범용 CT를 조합하여 사용하지 않는 경우, [CT 비율]＝1.0(초기값)을 설정하십시오.

＜참고＞
[CT 비율]은 저압 측에서 대전류를 측정하거나 고압 측의 전류를 측정할 때 사용합니다. 전용 CT(KM-NCT-5A/50A)와 2차 측 출력 5A의 시판 범용 CT를 조합하여 전류 측정을 수행함으로써, 전용 CT의 정격 이상의 대전류를 측정할 수 있습니다.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.1. 대전류 측정」을 참조하십시오.
11 [VT비] 설정이 맞습니까? [VT비] 설정값을 아래 절차에 따라 확인하십시오.

① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다.
②[>>/MODE] 키를 눌러 공통 설정 「CMMN」 카테고리 표시 화면으로 이동합니다.
③ 다시 [>>/MODE] 키를 눌러 공통 설정 항목으로 이동합니다.
④[아래] 키를 눌러 「VT 비(MENU 06)」로 이동합니다.

[VT 비율]은 계기용 변압기(VT)의 1차측 전압값과 2차측 전압값으로부터 배율값을 설정합니다.
변압기를 조합하여 사용하지 않는 경우, [VT 비율] = 1.0(초기값)을 설정하십시오.

＜참고＞
[VT 비율]은 계측하는 전압이 240V를 초과할 경우 계기용 변압기(VT)를 사용하여 KM-N1의 입력 전압 범위로 변환할 때 사용합니다.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.5. 고전압 측정」을 참조하십시오.
12 [상선식]에서 「1P3W2(단상 3선 복합)」, 「1P2W2(단상 2선 전압 선택)」을 선택했습니까? [상선식]에서 [1P3W2(단상 3선 복합) ] 또는 [1P2W2(단상 2선 전압 선택) ]을 선택한 경우, 분기된 단상 2선의 할당 전압을 올바르게 설정하십시오.

자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.3. 전압 할당」을 참조하십시오.
13 전용 CT의 입력 범위를 초과한 입력을 하고 있지 않습니까? 전용 CT의 정격을 확인하고 그 정격 범위 내의 전류를 입력하십시오.

*매뉴얼 다운로드는 무료 회원 가입 및 로그인이 필요합니다.
