KM-N1-FLK에서 전류가 정확하게 측정되지 않습니다. 해결 방법을 알려주세요.
- 등록일
- 2025. 12. 17.
KM-N1-FLK에서 전류가 정확하게 측정되지 않습니다. 해결 방법을 알려주세요.
아래 표의 내용을 확인하시고 조치해 주십시오.
기타 값이 정확히 측정되지 않는 경우, 해당 FAQ를 참조해 주십시오.
「 KM-N1-FLK의 측정값(유효 전력/누적 전력량/역률 등)이 제대로 측정되지 않습니다. 해결 방법을 알려주세요. 」
| 번호 | 원인과 확인 사항 | 대책 |
| 1 | 전류 입력값이 [전류 로우컷 값] 이하가 아닌가요? | [전류 로우컷 값]의 설정값을 아래 절차에 따라 확인하십시오. ① 계측값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다. ② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다. ③[아래] 키를 눌러 「로우컷 전류값(MENU A4)」로 이동합니다. 전류값이 0A로 변하지 않는 경우, [전류 로우컷 값]을 작게 설정하십시오. ＜참고＞ 전류 로우컷은 전류값이 (정격 전류) × (설정 비율) 미만이 되면 전류 측정값을 강제적으로 0으로 만드는 기능입니다. 정격 전류는 전용 CT의 정격값입니다. 본 기능을 설정하면 무부하 상태에서의 유도 노이즈로 인해 측정되는 전류, 전력을 차단할 수 있습니다. 자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.2. 전류 로우컷」을 참조하십시오. |
| 2 | [사용 CT] 설정이 맞습니까? | [사용 CT] 설정값을 아래 절차에 따라 확인하십시오. ① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다. ② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다. ③ 회로 A 설정 항목에서 [위][아래] 키를 눌러 「사용 CT(MENU A2)」로 이동합니다. 연결한 전용 CT의 정격 1차측 전류와 [사용 CT] 설정값이 동일하도록 설정하십시오. 다점 계측을 수행하는 경우, 모든 회로에서 [사용 CT]를 설정해야 합니다. 다점 계측의 경우, CT1/2는 회로 A/B, CT3/4는 회로 C/D에 대응합니다. 자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「2.2. 전용 CT와 본체의 연결」「3.6. 계측 설정」을 참조하십시오. |
| 3 | [CT 비율] 설정이 맞습니까? | [CT 비율] 설정값을 아래 절차에 따라 확인하십시오. ① 측정값이 표시되고 있는 경우, [>>/MODE] 키를 길게 눌러 설정 모드로 전환합니다. ② 회로 A 설정 카테고리 표시 화면에서 [>>/MODE] 키를 눌러 회로 A 설정 항목으로 이동합니다. 「상선식(MENU A0)」이 표시됩니다. ③[아래] 키를 눌러 「CT 비(MENU A3)」로 이동합니다. [CT비]는 범용 CT의 1차측 전류와 2차측 전류의 비율을 설정합니다. 범용 CT를 조합하여 사용하지 않는 경우, [CT 비율] = 1.0(초기값)을 설정하십시오. ＜참고＞ [CT 비율]은 저압 측에서 대전류를 측정하거나 고압 측의 전류를 측정할 때 사용합니다. 전용 CT(KM-NCT-5A/50A)와 2차 측 출력 5A의 시판 범용 CT를 조합하여 전류 측정을 수행함으로써, 전용 CT의 정격 이상의 대전류를 측정할 수 있습니다. 자세한 내용은 「 소형 전력량 모니터 사용자 매뉴얼 」*「4.1. 대전류 측정」을 참조하십시오. |

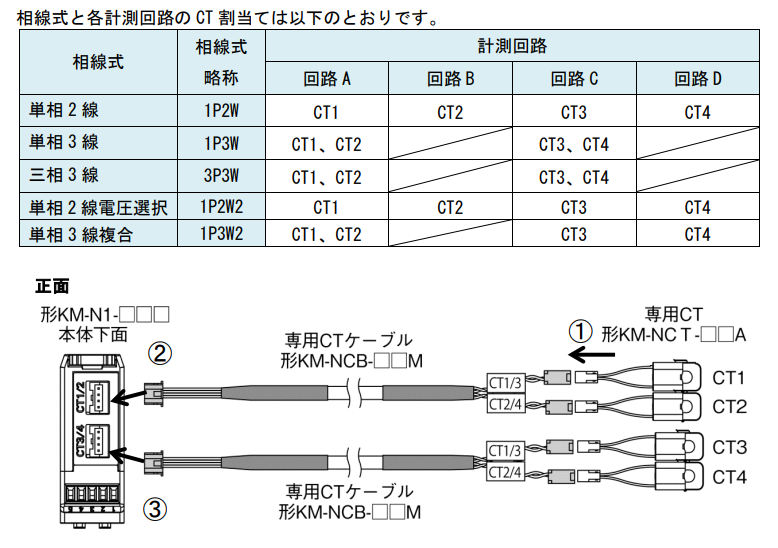

| 4 | 계측 회로와 전용 CT 연결 커넥터가 맞습니까? | 예를 들어, 단상 2선, 1회로만 측정하는 경우 CT1을 사용하십시오. |

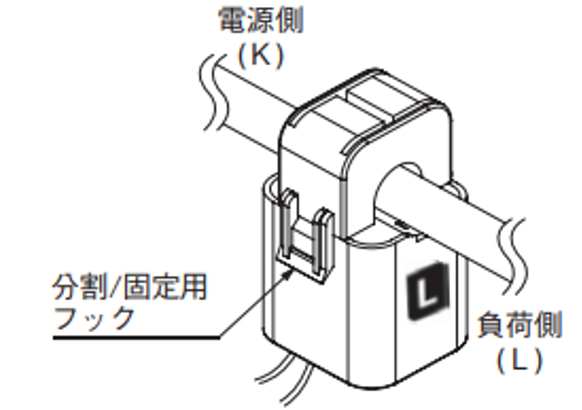

| 5 | 전용 CT가 분리되어 있지 않습니까? | 분할/고정용 후크를 열고 측정 배선에 클램프하십시오. 클램프 후 소리가 날 때까지 확실히 결합하십시오. |
*매뉴얼 다운로드에는 무료 회원 가입 및 로그인이 필요합니다.
